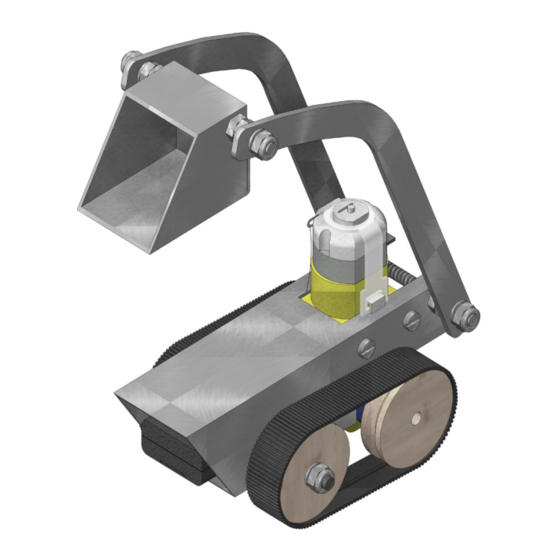

Opitec 121.940 Bauanleitung
Metall bulldozer
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeug-
charakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der
pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und
Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden. Für Kinder unter 36 Mona-
ten nicht geeignet. Erstickungsgefahr!
Stückliste
Alu-Quadratrohr
Aluminiumstreifen
Schnurlaufrad
Schnurlaufrad mit Langloch
Getriebemotor
Gewindestange
Raupenband
Batteriehalter 2xAAA
Schweißdraht
Reduzierstück
Zylinderkopfschraube
Mutter
Mutter
Unterlegscheibe
Stoppmutter
1
121.940
Metall Bulldozer
Hinweis
Stückzahl
1
2
4
2
1
1
2
1
1
1
2
2
10
12
6
Benötigtes Werkzeug:
Laubsäge oder
PUK-Säge
Dekupiersäge
Schraubendreher
Vorstecher
Abisolierzange
Schere
Hammer
Maße (mm)
150x30x30
Karosserie/Schaufel
250x10x2
ø30
ø18
ø4x300
55x58x12,5
ø2x100
4/2
M3x35
Befestigung Getriebe
M3
Befestigung Getriebe
M4
M4
M4
Befestigung Räder/Schaufel
Werkstattfeile
Schraubenschlüssel
Klebeband
Biegehilfe
(Schutzbacken)
Bezeichnung
Schaufelarm
Räder
Räder
Antrieb
Achsen
Raupenband
Stromquelle
Zentrierhilfe
Zentrierhilfe
Befestigung
Befestigung
Alleskleber
ø3
ø4
Metallbohrer
Lötkolben
Maschinen-
schraubstock
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Verwandte Anleitungen für Opitec 121.940
Inhaltszusammenfassung für Opitec 121.940
- Seite 1 Schere Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeug- charakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 121.940 Metall-Bulldozer Ø3 Ø4 A) Die Schablone (Seite 5) auf das Alu-Quadratrohr (1) übertragen. B) Die Bohrungen (ø3,ø4) durchbohren. C) Die Aussparungen aussägen und entgra- ten. Anschließend im Schritt D) Karosserie und Schaufel trennen und alle Sägeschnitte sauber entgraten.
- Seite 3 Bauanleitung 121.940 Metall-Bulldozer Von der Gewindestange (6) drei Teile mit einer Länge von 60mm ablängen. Sägeschnitte entgraten. Den Getriebemotor (5) wie abgebildet in der Karosserie einstecken und Eine der Achsen (6) wie abgebildet durch die vordere Bohrung in der mit den beiden Zylinderkopfschrauben (11) und den beiden Muttern Karosserie stecken und ausmitteln.
- Seite 4 Bauanleitung 121.940 Metall-Bulldozer Die übrige Achse (6) durch die Bohrung in der Schaufel stecken und ausmit- Die Bodenplatte der Schaufel wie abgebildet an der Rückseite 90° nach teln. Von beiden Seiten erst zwei Muttern (13) aufschrauben und kontern. oben biegen.
- Seite 5 Bauanleitung 121.940 Metall-Bulldozer Schablone Alu-Quadratrohr M 1:1 Biegeschablone Aluminiumstreifen M 1:1...
