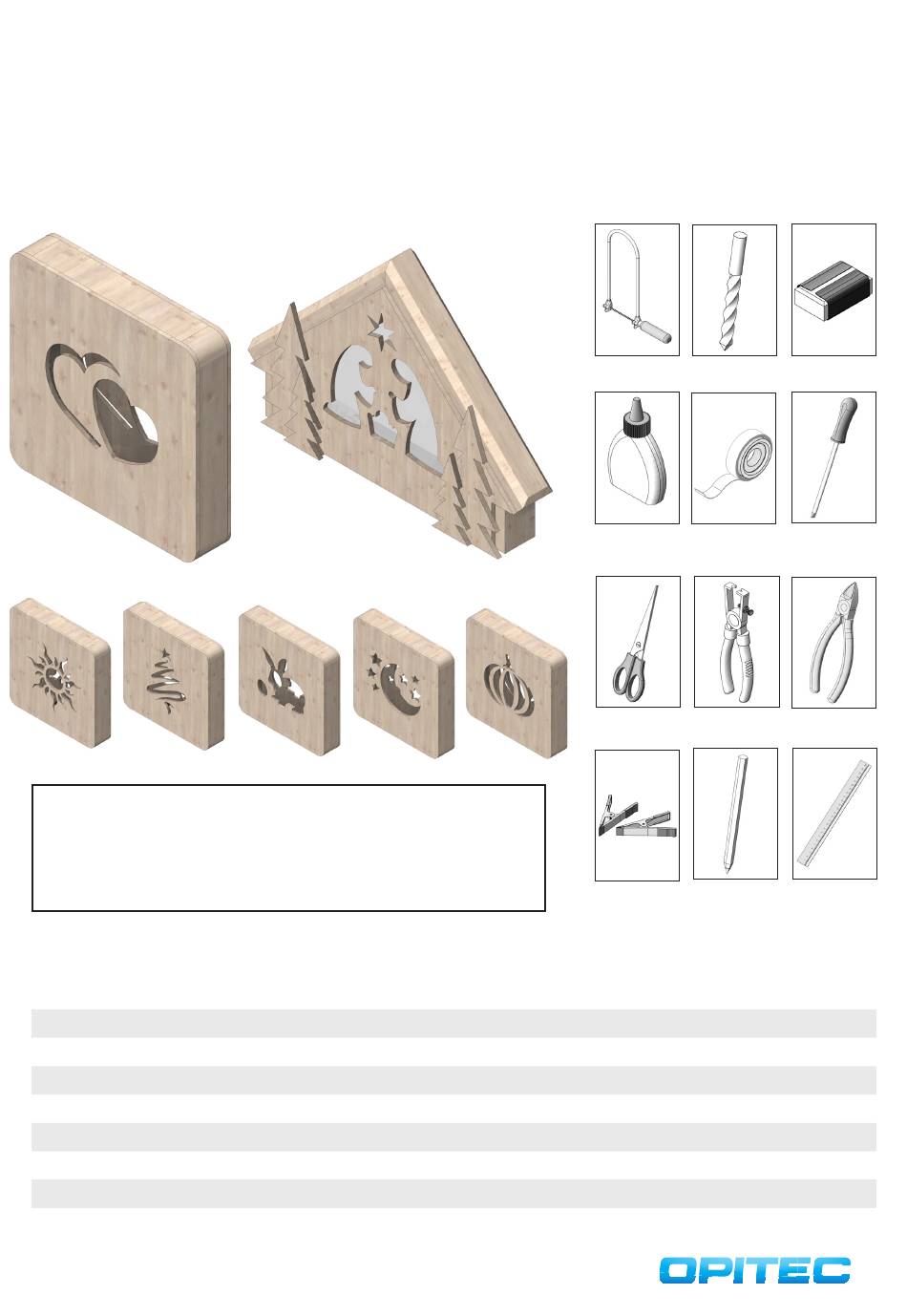

Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel-
zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt-
zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter
Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden. Für Kin-
der unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückliste
Sperrholz
Holzleiste
Holzleiste
LED Lichtleiste
Batteriehalter mit Schalter
Lüsterklemmleiste
Reißnägel
Linsen-Kreuzschlitz Blechschraube
1
121869

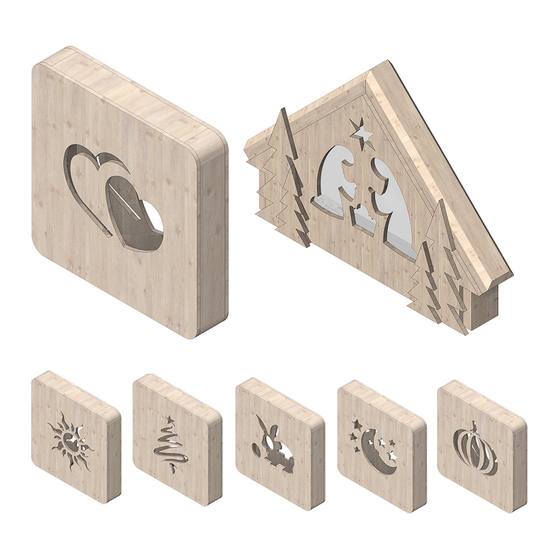

Deko-Light
Hinweis
Stückzahl
2
1
2
1
1
1
2
1
Benötigtes Werkzeug:
Laubsäge
Holzleim
Schere
Leimzwinge
Maße (mm)
Bezeichnung
200x200x4
Grundplatte
250x30x20
Rahmenleiste
200x30x20
Rahmenleiste
500
Beleuchtung
Stromquelle
2-polig
Verkabelung
Verkabelung
2,2x16
Befestigung Lüsterklemmleiste
ø3
Schleifpapier
Bohrer
Schrauben-
Klebeband
dreher
Abisolierzange Seitenschneider
Bleistift
Lineal
Teile-Nr.
1
2
3
4
5
6
7
8
Werbung
Verwandte Anleitungen für Opitec 121869
Inhaltszusammenfassung für Opitec 121869
- Seite 1 Abisolierzange Seitenschneider Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel- zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt- zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 121.869 Deko-Light Hinweis: Die Sperrholzzuschnitte haben eine A- und B-Seite. Die A-Seite sollte nach innen zeigen! ø3 Das gewünschte Motiv (Schablonen Seite 5-10) auswählen und ausschneiden. Die beiden Sperrholzplatten (1) aufeinander legen und fixieren. Die Mo- tivschablone mit Klebeband darauf fixieren. Zum Aussägen innerhalb der Sägelinie ein ca. ø2mm Loch zum Durchführen des Laubsägeblattes bohren und anschließend das Motiv aussägen.
- Seite 3 Bauanleitung 121.869 Deko-Light DETAIL: +Pol abkleben! Die Lichtleiste wie abgebildet im Rahmen einkleben. Anschließend wie im Detail gezeigt den Pluspol der nächsten Anschlussreihe mit einem kleinen Stück Klebeband abkleben. DETAIL: hier abzwicken hier abisolieren Von beiden Kabeln des Batteriehalters (5) jeweils 40mm ablängen Jeweils ein Kabelstück (40mm) um einen Reissnagel (7) wickeln.
- Seite 4 Bauanleitung 121.869 Deko-Light DETAIL: Die Lüsterklemmleiste wie abgebildet mit der Schraube (8) auf dem Die Deckplatte deckungsgleich aufleimen. Mit Klemmzwingen fixieren Holzrahmen festschrauben. und Leim gut trocknen lassen. Hinweis: Batterien einlegen und Funktion prüfen! Ecken der Rahmenleis- ten abrunden Die Überstehenden Ecken des Rahmens mit Schleifpapier der Rundung Fertig! der Rücken- und Deckplatte anpassen.
- Seite 5 Bauanleitung 121.869 Deko-Light Aufbau Weihnachtskrippe Hinweis: Die Sperrholzzuschnitte haben eine A- und B-Seite. Die A-Seite sollte nach innen zeigen! ø3 Das Krippenmotiv (Schablonen Seite 16) auswählen und ausschneiden. Die beiden Sperrholzplatten (1) aufeinander legen und fixieren. Die Motivscha- blone mit Klebeband darauf fixieren. Zum Aussägen innerhalb der Sägelinie ein ca. ø2mm Loch zum Durchführen des Laubsägeblattes bohren und anschließend das Krippenmotiv aussägen.
- Seite 6 Bauanleitung 121.869 Deko-Light hier abzwicken hier abisolieren Von beiden Kabeln des Batteriehalters (5) jeweils 40mm ablängen Eine Deckplatte (1) wie abgebildet ausgemittelt und bündig zur Unter- und beidseitig abisolieren. Die gekürzten Kabel des Batteriehalters kante auf den Rahmen aufleimen. Leim gut trocknen lassen. ebenfalls abisolieren.
- Seite 7 Bauanleitung 121.869 Deko-Light DETAIL: DETAIL: Die Lüsterklemmleiste wie abgebildet mit der Schraube (8) auf dem Nun die Kabel des Batteriehalters (5) ebenso an der Lüsterklemmleiste Holzrahmen festschrauben. anschließen. Hinweis: Batterien einlegen und Funktion prüfen! Die Frontplatte deckungsgleich aufleimen. Mit Klemmzwingen fixieren Optional kann für die optische Wirkung in dIe Innenseiten ein Transpa- und Leim gut trocknen lassen.
- Seite 8 Bauanleitung 121.869 Deko-Light Fertig!
- Seite 9 Bauanleitung 121.869 Deko-Light Schablone Herz M 1:1...
- Seite 10 Bauanleitung 121.869 Deko-Light Schablone Hase M 1:1...
- Seite 11 Bauanleitung 121.869 Deko-Light Schablone Kürbis M 1:1...
- Seite 12 Bauanleitung 121.869 Deko-Light Schablone Mond und Sterne M 1:1...
- Seite 13 Bauanleitung 121.869 Deko-Light Schablone Sonne M 1:1...
- Seite 14 Bauanleitung 121.869 Deko-Light Schablone Tannenbaum M 1:1...
- Seite 15 Bauanleitung 121.869 Deko-Light Schablone 2021 M 1:1...
- Seite 16 Bauanleitung 121.869 Deko-Light Schablone Weihnachtskrippe M 1:1...
