Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht
um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, son-
dern um Lehr- und Lernmittel als Unterstützung der pädagogischen Ar-
beit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anlei-
tung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben
werden. Für Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückliste
Birkensperrholz
Holzleiste
Getriebemotor
Tischtennisball
Wackelaugen
Batteriehalter mit Schalter
Blechschraube
Ringschraube
Gummiring
1

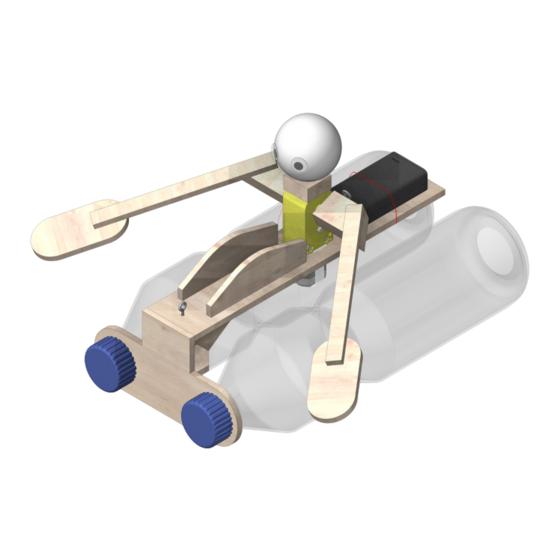

Recycling Ruderboot
Hinweis
Stückzahl
1
1
1
1
2
1
2
1
1
122.072
2x
0,5l
PE-Flasche
Kreuzschlitz-
schraubendreher
Maße (mm)
210x150x4
100x20x10
ø40
ø10
2xAA
ø40
Benötigtes Werkzeug:
Schleifpapier
Laubsäge oder
Dekupiersäge
Holzleim
Vorstecher
(wasserfest)
Klebeband
Schere
ø22
Forstnerbohrer
Lötkolbem
Bezeichnung
Grundplatte
Ruder/Halterung Kopf
Antrieb
Kopf
Augen
Stromquelle
Ruder Befestigung
Sicherungsschraube
Befestigung Batteriehalter
Werkstattfeile
Alleskleber
Sekundenkleber
ø2
ø6
Bohrer
Abisolierzange
Teile-Nr.
1
2
3
4
5
6
7
8
9
Werbung
Verwandte Anleitungen für Opitec Recycling Ruderboot 122.072
Inhaltszusammenfassung für Opitec Recycling Ruderboot 122.072
- Seite 1 PE-Flasche Klebeband Schere Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, son- ø22 dern um Lehr- und Lernmittel als Unterstützung der pädagogischen Ar- beit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anlei- tung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 122.072 Recycling Ruderboot Die Schablone (Seite 5) ausschneiden und mit Klebeband auf der Sperrholzplatte (1) befestigen. Die Einzelteile aussägen und alle Sägeschnitte mit Schleifpapier säubern. ø2 ø6 Die Bemaßung für die Ruderarmteile (2a, 2b) und die Kopfhalterung (2c) auf die Holzleiste (2) übertragen. Anschließend ablängen und Sägeschnitte säubern.
- Seite 3 Bauanleitung 122.072 Recycling Ruderboot Den Getriebemotor (3) wie abgebildet so in der Bohrung platzieren, Die Ringschrube (8) in der vorgesehenen Bohrung wie abgebildet dass dieser mit dem Korpus auf der Grundplatte aufsitzt. eindrehen. Hinweis: Kabelanschlüsse sind in Fahrtrichtung rechts! Die beiden Holzteile (1e) wie abgebildet auf der Oberseite vor dem Die Kopfhalterung (2c) wie abgebildet auf dem Getriebemotor aufkle- Getriebemotor aufleimen.
- Seite 4 Bauanleitung 122.072 Recycling Ruderboot Detail Die Kabel des Batteriehalters durch die Bohrung in der Grundplatte (1a) Den Tischtennisball (4) ausgemittelt auf die Kopfhalterung aufkleben. nach unten führen. Anschließen wie im Detail gezeigt anlöten. Den Anschließend die beiden Wackelaugen (5) auf den Kopf aufkleben. Batteriehalter nach Prüfung und einlegen von zwei 1,5V AA Batterien Hinweis: mit dem beiliegenden Gummiband auf der Grundplatte befestigen.
- Seite 5 Bauanleitung 122.072 Recycling Ruderboot Schablone Grundplatte M 1:1...
