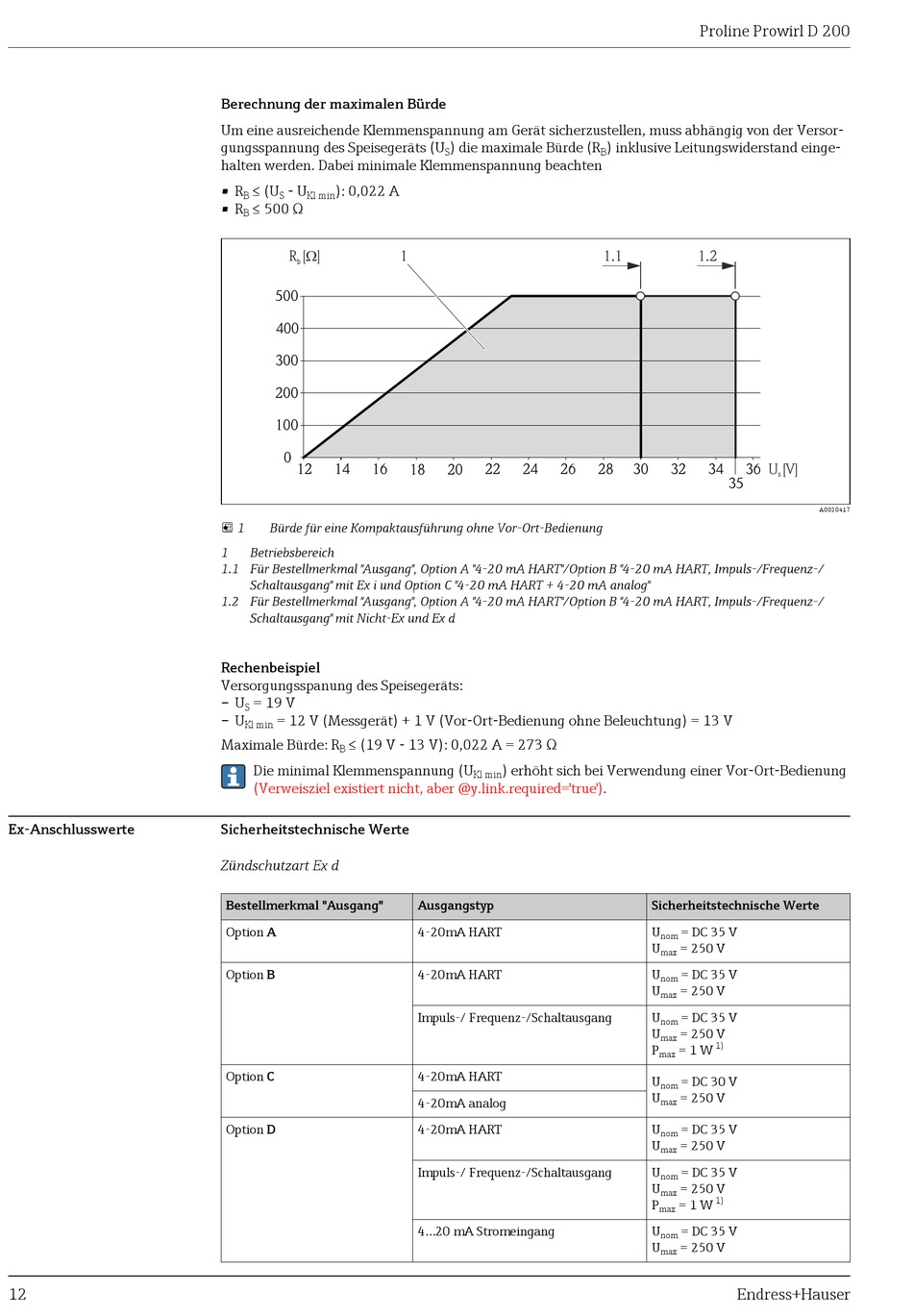

Endress+Hauser Proline Prowirl D 200 Technische Information Seite 12

Ex-Anschlusswerte
12
Berechnung der maximalen Bürde
Um eine ausreichende Klemmenspannung am Gerät sicherzustellen, muss abhängig von der Versor-
gungsspannung des Speisegeräts (U
halten werden. Dabei minimale Klemmenspannung beachten
• R ≤ (U - U ): 0,022 A
B S Kl min
• R ≤ 500 Ω
B
R [ ]
W
b
500
400
300
200
100
0
12 14 16
 1 Bürde für eine Kompaktausführung ohne Vor-Ort-Bedienung
1 Betriebsbereich
1.1 Für Bestellmerkmal "Ausgang", Option A "4-20 mA HART"/Option B "4-20 mA HART, Impuls-/Frequenz-/
Schaltausgang" mit Ex i und Option C "4-20 mA HART + 4-20 mA analog"
1.2 Für Bestellmerkmal "Ausgang", Option A "4-20 mA HART"/Option B "4-20 mA HART, Impuls-/Frequenz-/
Schaltausgang" mit Nicht-Ex und Ex d
Rechenbeispiel
Versorgungsspanung des Speisegeräts:
– U = 19 V
S
– U = 12 V (Messgerät) + 1 V (Vor-Ort-Bedienung ohne Beleuchtung) = 13 V
Kl min
Maximale Bürde: R ≤ (19 V - 13 V): 0,022 A = 273 Ω
B
Die minimal Klemmenspannung (U
(Verweisziel existiert nicht, aber @y.link.required=' t rue' )
Sicherheitstechnische Werte
Zündschutzart Ex d
Bestellmerkmal "Ausgang"
Option A
Option B
Option C
Option D
) die maximale Bürde (R
S
1
18 20 22 24 26
) erhöht sich bei Verwendung einer Vor-Ort-Bedienung
Kl min
Ausgangstyp
4-20mA HART
4-20mA HART
Impuls-/ Frequenz-/Schaltausgang
4-20mA HART
4-20mA analog
4-20mA HART
Impuls-/ Frequenz-/Schaltausgang
4...20 mA Stromeingang
Proline Prowirl D 200
) inklusive Leitungswiderstand einge-
B
1.1 1.2
U [V]
28 30 32 34 36
35
.
Sicherheitstechnische Werte
U = DC 35 V
nom
U = 250 V
max
U = DC 35 V
nom
U = 250 V
max
U = DC 35 V
nom
U = 250 V
max
1)
P = 1 W
max
U = DC 30 V
nom
U = 250 V
max
U = DC 35 V
nom
U = 250 V
max
U = DC 35 V
nom
U = 250 V
max
1)
P = 1 W
max
U = DC 35 V
nom
U = 250 V
max
Endress+Hauser
s
A0020417
