RUS
4.6.3 Коммутационный отсек

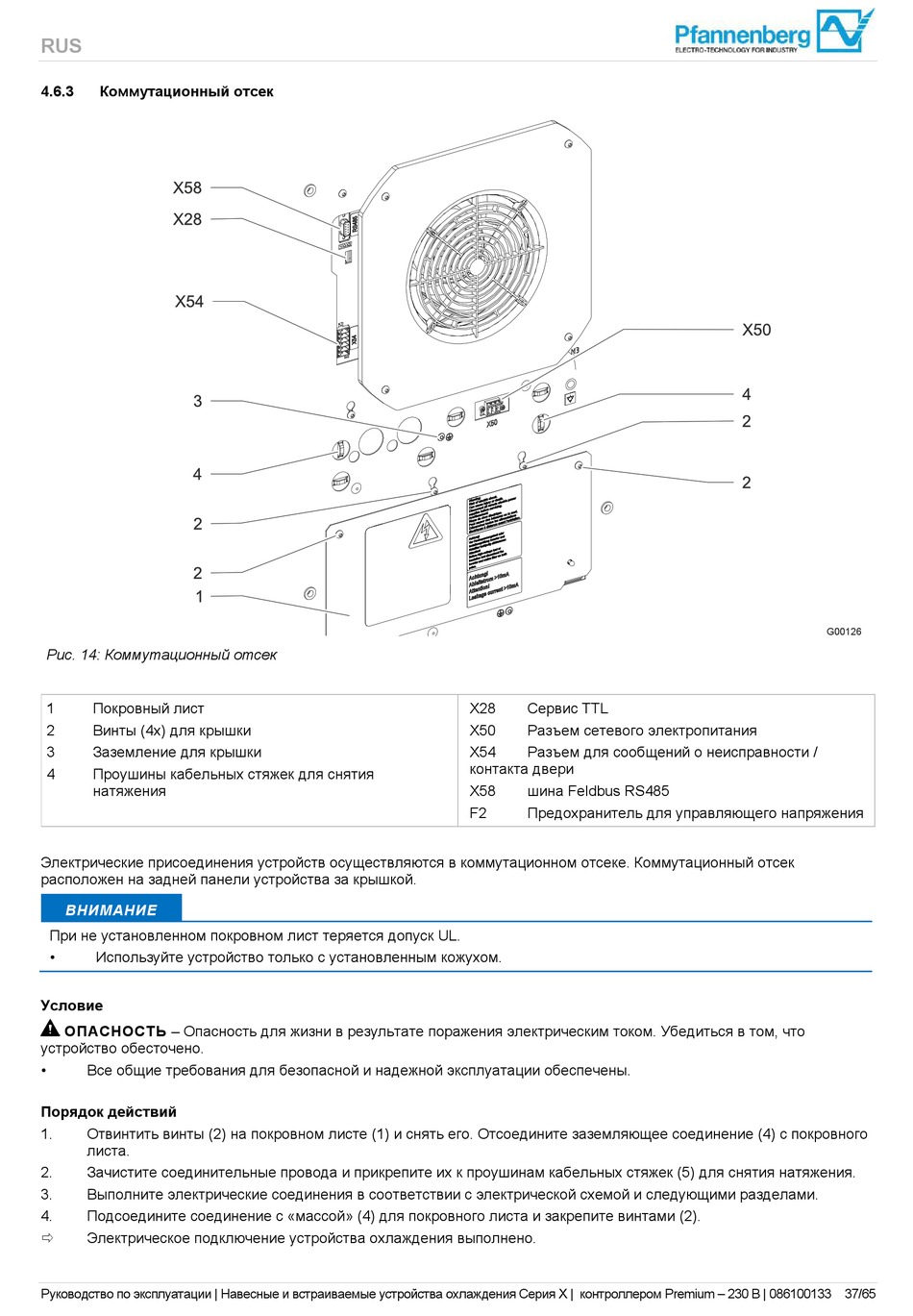

Рис. 14: Коммутационный отсек
1 Покровный лист
2 Винты (4x) для крышки
3 Заземление для крышки
4 Проушины кабельных стяжек для снятия
натяжения
Электрические присоединения устройств осуществляются в коммутационном отсеке. Коммутационный отсек
расположен на задней панели устройства за крышкой.
ВНИМАНИЕ
При не установленном покровном лист теряется допуск UL.
• Используйте устройство только с установленным кожухом.
Условие
ОПАСНОСТЬ – Опасность для жизни в результате поражения электрическим током. Убедиться в том, что
устройство обесточено.
• Все общие требования для безопасной и надежной эксплуатации обеспечены.
Порядок действий
1. Отвинтить винты (2) на покровном листе (1) и снять его. Отсоедините заземляющее соединение (4) с покровного
листа.
2. Зачистите соединительные провода и прикрепите их к проушинам кабельных стяжек (5) для снятия натяжения.
3. Выполните электрические соединения в соответствии с электрической схемой и следующими разделами.
4. Подсоедините соединение с «массой» (4) для покровного листа и закрепите винтами (2).
Электрическое подключение устройства охлаждения выполнено.

Руководство по эксплуатации | Навесные и встраиваемые устройства охлаждения Серия X | контроллером Premium – 230 B | 086100133 37/65
X28 Сервис TTL
X50 Разъем сетевого электропитания
X54 Разъем для сообщений о неисправности /
контакта двери
X58 шина Feldbus RS485
F2 Предохранитель для управляющего напряжения
G00126
