Pfannenberg PC2500 WT CE STD Betriebs- Und Wartungsanleitung
  1. Anleitungen
  2. Marken
  3. Pfannenberg Anleitungen
  4. Kühler
  5. PC2500 WT CE STD
  6. Betriebs- und wartungsanleitung

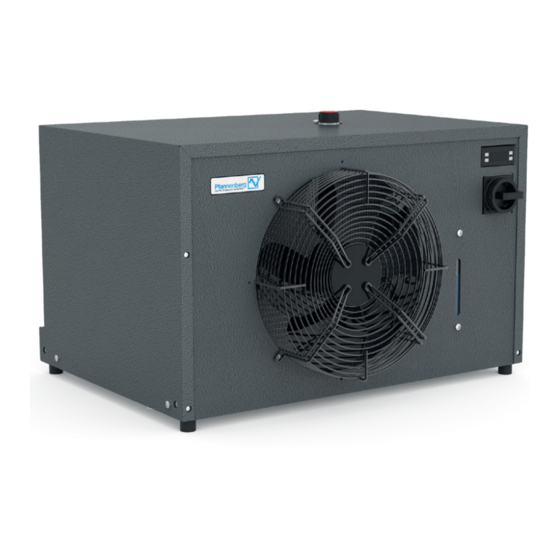

Pfannenberg PC2500 WT CE STD Betriebs- Und Wartungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 24

Quicklinks

Diese Anleitung herunterladen
Operating and Maintenance Instructions
MANUFACTURER
DASSI S.r.l. – Member of the Pfannenberg Group
Via La Bionda, 13 I-43036 Fidenza (PR)
Tel. +39 0524-516711 Fax. +39 0524-516790
E-mail: info@pfannenberg.it
English
Deutsch
( Übersetzung
Originalbetriebsanleitung )
Italiano
( Traduzioni delle istruzioni originali )
Español
( traducción
de las instrucciones originales )
Français
(traduction
de la notice originale )
Русский
( перевод
из первоначальных инструкций )
70040-122_01-_-(PC2500_Op._Manual_IT-EN-DE-FR-ES-RU).docx
English
PC2500 WT CE STD
Operating and Maintenance Instructions
Betriebs - und Wartungsanleitung
Libretto di istruzioni e assistenza
Libro de Instrucciones
Cahier d'Instructions
Инструкция по эксплуатации
1
3
25
49
72
95
118
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pfannenberg PC2500 WT CE STD

Inhaltszusammenfassung für Pfannenberg PC2500 WT CE STD

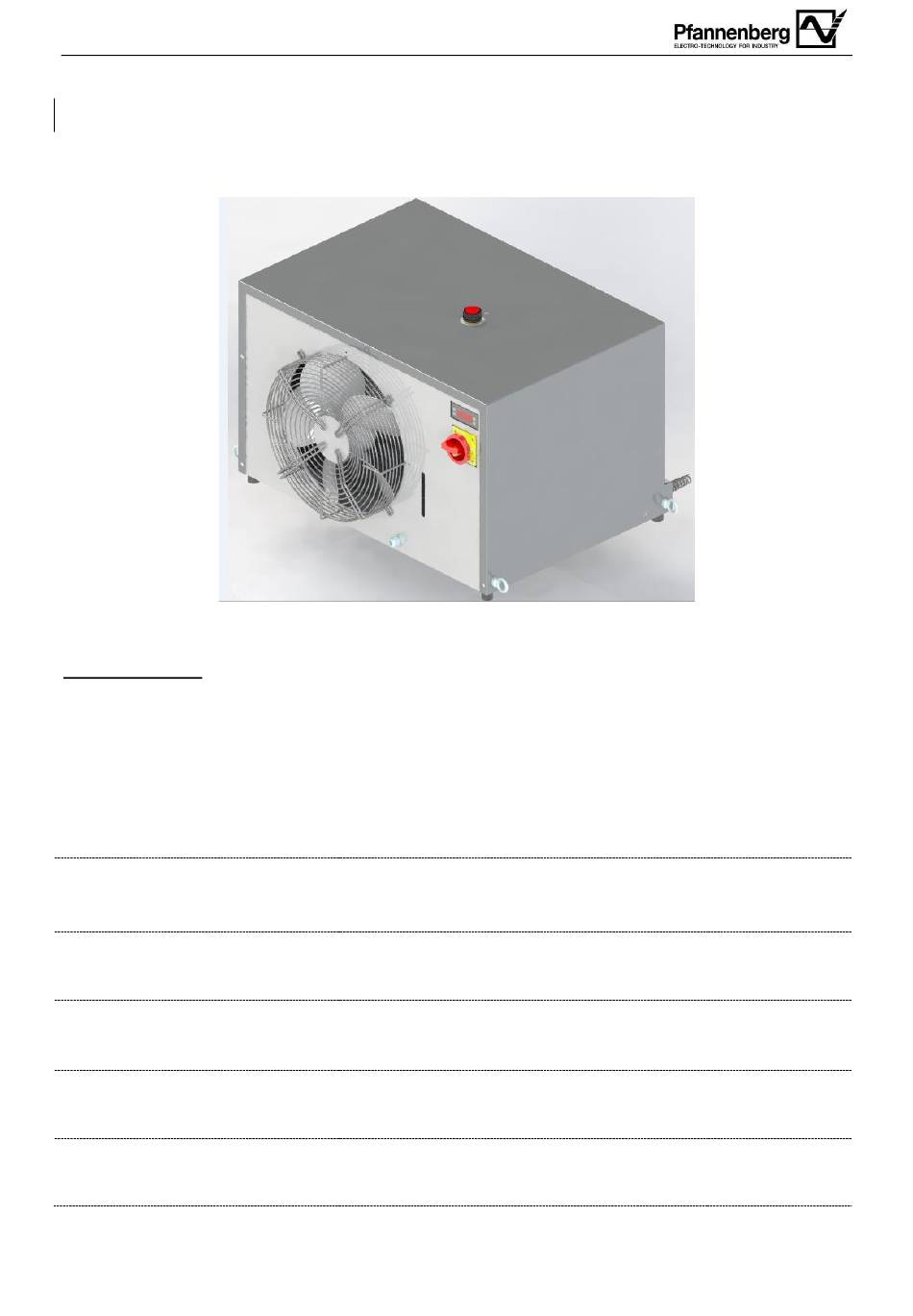

  • Seite 1 English Operating and Maintenance Instructions PC2500 WT CE STD MANUFACTURER DASSI S.r.l. – Member of the Pfannenberg Group Via La Bionda, 13 I-43036 Fidenza (PR) Tel. +39 0524-516711 Fax. +39 0524-516790 E-mail: info@pfannenberg.it English Operating and Maintenance Instructions Deutsch Betriebs - und Wartungsanleitung ( Übersetzung...
  • Seite 23 Deutsch Betriebs- und Wartungsanleitung PC2500 WT CE STD HERSTELLER DASSI S.r.l. – Member of the Pfannenberg Group Via La Bionda, 13 I-43036 Fidenza (PR) Tel. +39 0524-516711 Fax +39 0524-516790 E-Mail: info@pfannenberg.it 70040-122_01-_-(PC2500_Op._Manual_IT-EN-DE-FR-ES-RU).docx...

  • Seite 24: Kundendienstunternehmen Pfannenberg

    Tel: +86-512 6287 1078 –Fax: +86-512 6287 1077 info@pfannenberg.cn - www.pfannenberg.cn Pfannenberg Asia Pacific Pte Ltd 61 Tai Seng Avenue # B1-01 UE Print Media Hub ASIEN Singapore 534167 info@pfannenberg.com www.pfannenberg.com Für den Kundendienst wenden Sie sich bitte an das Pfannenberg- Kundendienstunternehmen in Ihrer Nähe. 70040-122_01-_-(PC2500_Op._Manual_IT-EN-DE-FR-ES-RU).docx...
  • Seite 25 Deutsch Inhaltsverzeichnis Garantie .................................... 26 Sicherheit ..................................26 Restrisiken ..................................28 Empfang und Auspacken ..............................29 Positionierung des Rückkühlers ............................30 Anschlüsse ..................................31 Wasser / Kühlflüssigkeiten ............................... 33 7.1 Wasserqualität .................................. 33 Umgebungstemperatur ..............................34 Inbetriebsetzung des Rückkühlers ............................ 34 Tabelle zur Lokalisierung der Störungen .............................

  • Seite 26: Garantie

    Deutsch 1. Garantie Informationen zur Gewährleistung erhalten Sie bitte auf unserem Website Pfannenberg http://www.pfannenberg.com/de/unternehmen/agb/ 2. Sicherheit Der Installateur und das für den Rückkühler zuständige Personal müssen diese Anleitungen vor der Inbetriebsetzung der Maschine lesen. Alle in diesem Heft enthaltenen Sicherheitsanleitungen beachten.
  • Seite 27 Deutsch Stromschlag Die Stromversorgung immer abtrennen. Während der Arbeiten am Gerät ein Schild mit der Warnung ACHTUNG WARTUNGSARBEITEN gut sichtbar neben dem Hauptschalter anbringen. Sich drehende Lüfter Vor Arbeiten an der Maschine immer die Stromversorgung abtrennen und sicherstellen, dass alle mechanischen Apparate ausgestellt sind.

  • Seite 28: Restrisiken

    Sie sichern somit die Zuverlässigkeit und die Qualität der Maschine. Für Anfragen zu Ersatzteilen wenden Sie sich bitte an unser Pfannenberg Service Team (Kontaktdaten, S.34). Für eine Beratung und eine auszuführende Wartung und Dichtigkeitsprüfung (gem. EU Verordnung 517/2014), wenden Sie sich bitte an den Pfannenberg Service.

  • Seite 29: Empfang Und Auspacken

    Sockel des Rückkühlers breit ist. Abrupte Bewegungen vermeiden, durch die der Rahmen oder die internen Teile beschädigt werden könnten. Die PFANNENBERG-Rückkühler in der Standard-Ausführung (Gewicht über 45 kg) sind ferner mit 4 Augenschrauben zum Heben und für den Transport ausgestattet, die nur für das vertikale Laden/Abladen zu verwenden sind (für den korrekten Hebepunkt sind die an der Einheit vorhandenen Aufkleber zu beachten).

  • Seite 30: Positionierung Des Rückkühlers

    1,0 m über der Höhe, in der sich die Wartungsvorrichtungen befinden, zu positionieren. Die PFANNENBERG-Rückkühler müssen auf einer Fundamentplatte aus Beton aufgestellt werden, die mindestens 30 cm über den Umriss des Rückkühlers überstehen muss, um Beschädigungen (zum Beispiel durch Geräte zur Pflege der Grünflächen usw.) zu vermeiden.

  • Seite 31: Anschlüsse

    Deutsch 6. Anschlüsse ACHTUNG! Bei der Installation sind zuerst die Hydraulikanschlüsse, dann die elektrischen Anschlüsse zu erstellen. ACHTUNG! Die Kältemaschinen wurde durch spezifische Reinigungsmittel gereinigt worden ist. Die eventuelle Erkenntnisse von Feststoffpartikeln im Hydrauliksystem kann dazu führen, den Verlust der Garantie. Hydraulikanschlüsse.
  • Seite 32 Sicherstellen, dass Versorgungsspannung und -frequenz mit den Angaben auf dem Kennschild der Einheit und/oder auf dem beigefügten Schaltplan übereinstimmen. • Die Pfannenberg-Rückkühler wurden für Erdungsanlagen des Typs TN entwickelt. Für die Dimensionierung vor Ort ist der max. Impedanzwert des Rückkühler-Störkreises zu verwenden (siehe im beigefügten Schaltplan spezifizierter Wert Zpe).

  • Seite 33: Wasser / Kühlflüssigkeiten

    Deutsch 7. Wasser / Kühlflüssigkeiten Die PFANNENBERG-Rückkühler müssen immer bis zum vorgeschriebenen Stand mit spezifischem inhibiertem Glykol für industrielle Rückkühlanlagen gefüllt werden. Keine Frostschutzgemische für Kraftfahrzeuge verwenden. Die bei Frostschutzmitteln für Kraftfahrzeuge verwendeten Inhibitoren können sich schnell zersetzen und den Verfall der Kühlbasis (Glykol) beschleunigen.

  • Seite 34: Umgebungstemperatur

    Der biologischen Verunreinigung durch Myxobakterien und Algen vorbeugen. Wenn es zu einer solchen Verunreinigung kommt, ist das Wasser mit Bioziden zu behandeln. PFANNENBERG empfiehlt die Wassereigenschaften zu prüfen, um die Güte des Wassers zu bestimmen. Wasser Güteklasse A (keine Behandlung erforderlich):...
  • Seite 35 Deutsch ZUR BEACHTUNG: In der Folge werden die detaillierten Anleitungen für die einzelnen Inbetriebsetzungsphasen aufgeführt. Für eine Inbetriebsetzungs-Schnellanleitung siehe Anlage A1. • Den Hauptschalter auf „0“ (Off) stellen. Abbildung 8 – Hauptschalter • RÜCKKÜHLER mit Tank: Den Stopfen des Befüllstutzens am Oberteil des Rückkühlers (außen) oder an der oberen Tankplatte (innen) entfernen.
  • Seite 36 Deutsch • Die Ein- und Ausgangsschläuche für Wasser anschließen. Abbildung 11 – Anschluss der Schläuche • Den Anschluss an das Stromnetz des Kunden und des Alarmkabels mit der Ausrüstung des Kunden ausführen. Bei Geräten die ohne Anschlusskabel für die Spannungsversorgung und Alarmsignale oder ohne Anschlussstecker ausgeliefert werden, müssen diese innerhalb des E-Kastens gemäß...
  • Seite 37 Nach Abschluss der Installation benötigt der RÜCKKÜHLER keine Eingriffe durch einen speziell ausgebildeten Bediener. Die Kalibrierung der Thermostate, des Druckwächters und aller anderen Komponenten des Kühlkreislaufs hat ausschließlich durch den Kundendienst Pfannenberg. Für weitere Informationen bezüglich Installation des Rückkühlers, Inbetriebsetzung oder Behebung von Störungen ist PFANNENBERG zu kontaktieren.

  • Seite 38: Tabelle Zur Lokalisierung Der Störungen

    Deutsch Tabelle zur Lokalisierung der Störungen Die in diesem Kapitel enthaltenen Informationen sind für das Kundendienst- und Wartungspersonal bestimmt. Die Störungen, die den Eingriff eines Kühltechnikers erfordern, können nur von Fachpersonal behoben werden. Bei Eingriffen an der Einheit sind alle Vorschriften in Sachen elektrische Anlagen und Gesetze des Landes zu befolgen, in dem die Einheit installiert ist.
  • Seite 39 Deutsch • Zur Beachtung: Nach dem Beheben der Störungsursache der Rückkühler durch Drücken des Reset-Druckknopfs am Außenkörper des Druckwächters einschalten (siehe Abbildung) Kompressor Störung Ursache Mögliche Maßnahme zur Behebung Der Kompressor bleibt ständig in Betrieb und dem Rückkühler gelingt es nicht, die Flüssigkeitstemperatur unter Kontrolle zu halten: Die Temperatur der Flüssigkeit ist zu niedrig Die Temperatur der Flüssigkeit ist zu hoch Temperatur zu niedrig...

  • Seite 40: Anlage A1

    Deutsch ANLAGE A1 70040-122_01-_-(PC2500_Op._Manual_IT-EN-DE-FR-ES-RU).docx...
  • Seite 41 Deutsch Commissioning „Open loop cooling circuit“ Inbetriebsetzung “Rückkühler mit offenem Kreislauf” Canister H O + Glycol Kanister H O + Glykol Tools Werkzeuge Zeit – 30 Min. Time- 30 min. Application Anwendung Chiller OFF Rückkühler OFF O + Glycol O + Glykol 70040-122_01-_-(PC2500_Op._Manual_IT-EN-DE-FR-ES-RU).docx...

  • Seite 42: Anlage B1

    Deutsch ANLAGE B1 Wartung / Kontrollen und Inspektionen ACHTUNG! Vor jeder Wartungsarbeit, bei deren Ausführung die Maschine nicht in Betrieb sein muss, ist die Stromversorgung zu unterbrechen und neben dem Hauptschalter ist das Schild „ACHTUNG WARTUNGSARBEITEN“ anzubringen. Die Ausführung des unten aufgeführten Test- und Kontrollprogramms trägt dazu bei, die Lebensdauer des Geräts zu verlängern und eventuellen Störungen vorzubeugen.
  • Seite 43 Deutsch Abbildung 17 – Position des Lüfters • Die Funktionstüchtigkeit der Steuerungen und der elektrischen Alarmanlagen prüfen. • Füllstand des Tanks prüfen (Sichtkontrolle des Stands). Wenn die Anlage mit einer Glykolmischung gefüllt wurde, ist die gleiche Mischung nachzufüllen.. • Prüfen, dass die Druck-, Durchsatz- und Temperaturwerte des Hydraulikkreislaufs innerhalb der auf dem Kennschild der Maschine angegebenen Grenzwerte liegen.
  • Seite 44 Deutsch • Der Kondensator muss monatlich oder -wenn notwendig- auch häufiger gereinigt werden. • Wenn der Rückkühler mit einem Filter an der Hydraulikseite ausgestattet ist, muss dieser einmal im Monat oder -wenn notwendig- auch häufiger kontrolliert/gereinigt werden. • Damit jede Einheit unter den besten Bedingungen funktioniert, wird empfohlen, 20% der Wasser/Glykol-Mischung einmal im Jahr (alle 2 Jahre im Falle einer Mischung mit 30%-50% Glykol) zu ersetzen.

  • Seite 45: Anlage B2

    Deutsch ANLAGE B2 Elektrische und mechanische Komponenten Kompressor Kondensator Trocknungsfilter Thermostatventil / Verdampfer Hochdruckschalter Elektrisches Niveau Pumpe Fan Lüfter Frostschutzthermostat 70040-122_01-_-(PC2500_Op._Manual_IT-EN-DE-FR-ES-RU).docx...
  • Seite 46 Deutsch Ü ERZEICHNIS DER BERARBEITUNGEN Datum Rezension Beschreibung Name 24/10/17 01-_ Erstausgabe 70040-122_01-_-(PC2500_Op._Manual_IT-EN-DE-FR-ES-RU).docx...
