ITA
4.5.2

Montaggio condizionatore DTS (montaggio laterale)

4.5.2.1 Praticare le aperture per il condizionatore DTS
Fori di montaggio

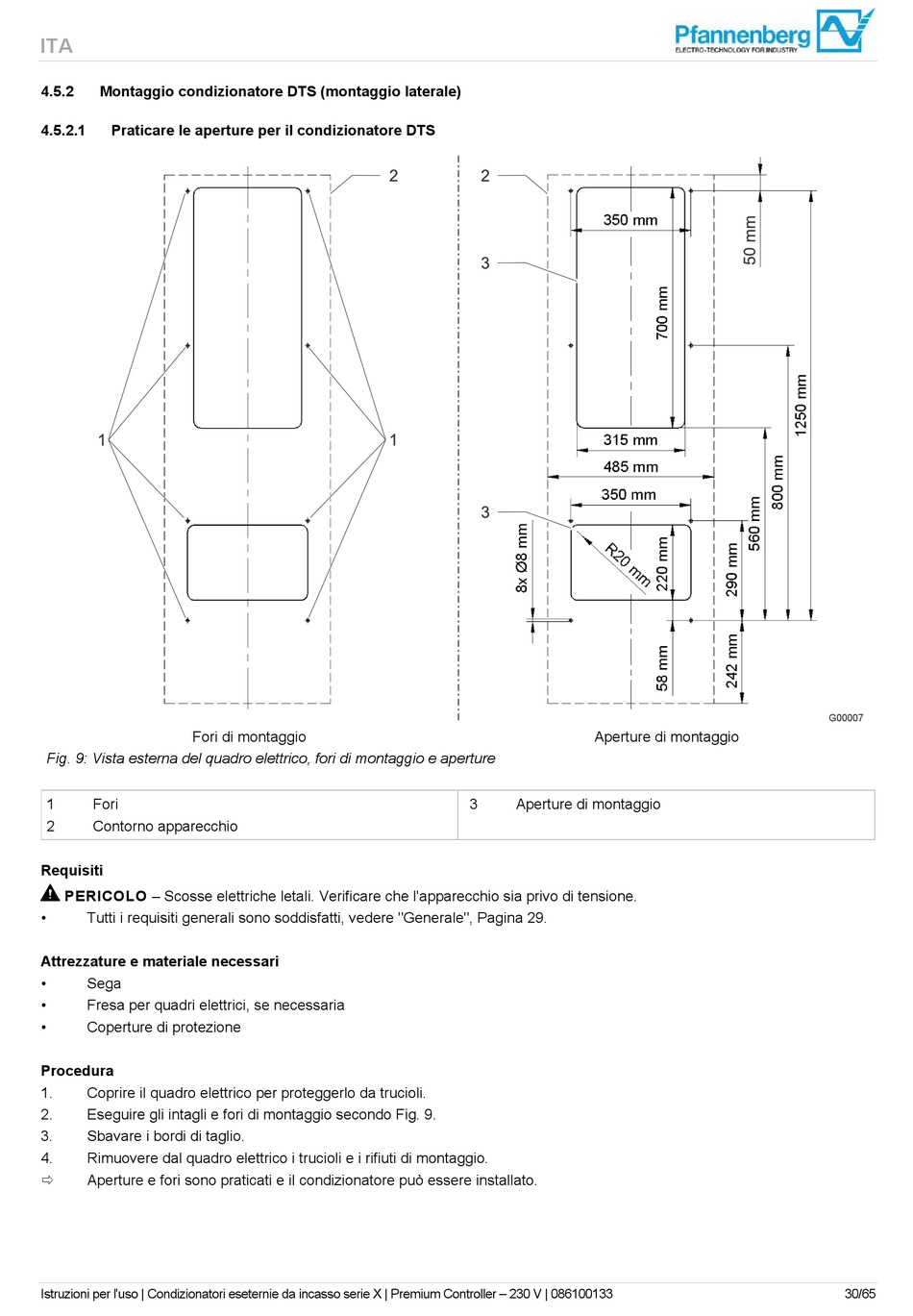

Fig. 9: Vista esterna del quadro elettrico, fori di montaggio e aperture
1 Fori
2 Contorno apparecchio
Requisiti
PERICOLO – Scosse elettriche letali. Verificare che l'apparecchio sia privo di tensione.
• Tutti i requisiti generali sono soddisfatti, vedere "Generale", Pagina 29.
Attrezzature e materiale necessari
• Sega
• Fresa per quadri elettrici, se necessaria
• Coperture di protezione
Procedura
1. Coprire il quadro elettrico per proteggerlo da trucioli.
2. Eseguire gli intagli e fori di montaggio secondo Fig. 9.
3. Sbavare i bordi di taglio.
4. Rimuovere dal quadro elettrico i trucioli e i rifiuti di montaggio.
Aperture e fori sono praticati e il condizionatore può essere installato.

Istruzioni per l'uso | Condizionatori eseternie da incasso serie X | Premium Controller – 230 V | 086100133
Aperture di montaggio
3 Aperture di montaggio
G00007
30/65
