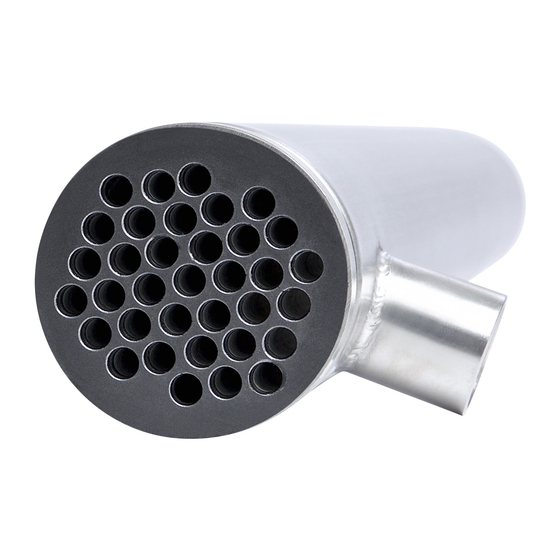

- Seite 1 Type T-CUT Tubular/pipe modules for micro and ultrafiltration Tubular-/Rohrmodule für die Mikro- und Ultrafiltration Modules tubulaires pour micro- et ultrafiltration Operating Instructions Bedienungsanleitung Manuel d‘utilisation...
- Seite 2 We reserve the right to make technical changes without notice. Technische Änderungen vorbehalten. Sous réserve de modifications techniques. © Bürkert Werke GmbH & Co. KG, 2014 - 2017 Operating Instructions 1804/02_DE-DE_00769966 / Original DE...
-
Seite 3: Inhaltsverzeichnis
Typ T-CUT Typ T-CUT T-CUT Tubular-/Rohrmodule für die Mikro- und Ultrafiltration nhalt DIE BEDIENUNGSANLEITUNG ..............................5 1.1 Produktspezifisches Datenblatt .............................5 1.2 Darstellungsmittel .................................5 1.3 Begriffsdefinition ..................................5 BESTIMMUNGSGEMÄSSE VERWENDUNG ..........................6 Beschränkungen ..................................6 2.1 GRUNDLEGENDE SICHERHEITSHINWEISE ........................7 ALLGEMEINE HINWEISE .................................9 4.1 Kontaktadresse ..................................9 4.2 Gewährleistung ..................................9 4.3 Informationen im Internet . - Seite 4 Typ T-CUT 7.2 Betriebs- und Einsatzbedingungen ..........................13 7.2.1 Verwendbare Medien.........................13 EINBAU ........................................14 8.1 Sicherheitshinweise ................................14 8.2 Vor dem Einbau ...................................14 8.3 Einbau in eine Filtrationsanlage ..........................15 INBETRIEBNAHME ..................................16 Sicherheitshinweise ................................16 9.1 Vor der Inbetriebnahme ..............................17 9.2 9.2.1 Bestimmung des Wasserflusses ....................17 9.3 Filtrationsbetrieb .................................17 REINIGUNG, WARTUNG ................................19 10.1 Reinigungsmethoden................................19 10.1.1 Reinigung durch Wasserzirkulation ....................19 10.1.2 Chemische Reinigung ........................19 10.1.3...
-
Seite 5: Die Bedienungsanleitung
Informationen in dieser Bedienungsanleitung oder in anderen Dokumentationen. ▶ markiert eine Anweisung zur Gefahrenvermeidung. → markiert einen Arbeitsschritt, den Sie ausführen müssen. 1.3 Begriffsdefinition Der in dieser Anleitung verwendeten Begriff „Produkt“ steht immer für das Tubular-/Rohrmodul T-CUT. deutsch... -
Seite 6: Bestimmungsgemässe Verwendung
Typ T-CUT BestimmungsgemäßeVerwendung BESTIMMUNGSGEMÄSSE VERWENDUNG Bei nicht bestimmungsgemäßem Einsatz des Tubular-/Rohrmoduls T-CUT können Gefahren für Per- sonen, Anlagen in der Umgebung und Umwelt entstehen. ▶ Das Produkt ist für die Filtration von Stoffen aus flüssigen Medien konzipiert. ▶ Für den Einsatz sind die in den Vertragsdokumenten, der Bedienungsanleitung und dem produktspezifischen Datenblatt genannten zulässigen Daten, Betriebs- und Einsatzbedingungen zu beachten. Der vorgesehene Einsatzbereich ist im Kapitel „5 Produktinformationen“... -
Seite 7: Grundlegende Sicherheitshinweise
Typ T-CUT BestimmungsgemäßeVerwendung GRUNDLEGENDE SICHERHEITSHINWEISE Diese Sicherheitshinweise berücksichtigen keine • Zufälligkeiten und Ereignisse, die bei Montage, Betrieb und Wartung des Produkts auftreten können. • ortsbezogenen Sicherheitsbestimmungen, für deren Einhaltung, auch in Bezug auf das Montagepersonal, der Betreiber verantwortlich ist. GEFAHR! Vergiftung, Verätzung, Kontamination durch Austritt von Medium. ▶ Vor Inbetriebnahme das Produkt auf Dichtigkeit überprüfen. - Seite 8 Typ T-CUT BestimmungsgemäßeVerwendung ▶ In die Medienanschlüsse nur Medien einspeisen, die im Kapitel „7.2.1 Verwendbare Medien“ aufgeführt sind. Die Verwendung nicht genannter Medien liegt im Verantwortungsbereich des Anwenders. ▶ Das Modul nicht mechanisch belasten (z. B. durch Ablage von Gegenständen oder als Trittstufe).
-
Seite 9: Allgemeine Hinweise
International Die Kontaktadressen finden Sie im Internet unter: www.burkert.com 4.2 Gewährleistung Voraussetzung für die Gewährleistung ist der bestimmungsgemäße Gebrauch des Tubular-/Rohrmoduls T-CUT unter Beachtung der spezifizierten Einsatzbedingungen. 4.3 Informationen im Internet Bedienungsanleitungen und Datenblätter zum Tubular-/Rohrmodul T-CUT finden Sie im Internet unter: www.cut-membrane.com... -
Seite 10: Produktinformationen
Der vorgesehene Einsatzbereich des Tubular-/Rohrmoduls T-CUT liegt in der Aufkonzentrierung bzw. Abscheidung von Medienbestandteilen durch Abtrennung des Lösemittels. Das Tubular-/Rohrmodul T-CUT ist für den Einsatz von Medien konzipiert, die den Membranwerkstoff nicht angreifen (siehe produktspezifische Datenblätter). Das Produkt darf nur nach eingehender Beratung eines Vertreters der Bürkert Fluid Control Systems eingesetzt werden. -
Seite 11: Aufbau Und Filtration
Das Produkt ist für den Cross-Flow-Modus konzipiert. 6.1 Aufbau des Rohrmoduls Tubular-/Rohrmodule T-CUT sind Module mit offenen Fließkanälen. Es existieren unterschiedliche Fließkanal- weiten bei einem Durchmesser von meist 5 bis 25 mm. Rohrmodule werden als Einzelrohr oder in gebündelten Konfigurationen hergestellt und sind in Gehäusen eingebaut. -
Seite 12: Cross-Flow-Filtration
Typ T-CUT AufbauundFiltration 6.2.1 Cross-Flow-Filtration Rohrmembran Retentat Feed Druck (Konzentrat) Filtrationszeit Filtrat (Permeat) Bild 2: Cross-Flow-Filtration Bei der Cross-Flow-Filtration durchströmt das zu filtrierende Produkt die im Filtermodul eingebaute Membran. Infolge der Druckdifferenz zwischen den durchströmten Membranrohren und dem Filtratraum tritt ein Teilstrom der Flüssigkeit als Filtrat (Permeat) durch die Membran. -
Seite 13: Technische Daten
Typ T-CUT TechnischeDaten TECHNISCHE DATEN 7.1 Produktdaten Die Produktdaten entnehmen Sie bitte den produktspezifischen Datenblättern. 7.2 Betriebs- und Einsatzbedingungen Um die Durchflussrate und den Druck für die Membrananwendung zu kontrollieren, muss das System mit Kontrollventilen für Überströmung, Druckregulierung usw. ausgestattet sein. Bei Planung und Bau einer Membrananlage muss darauf geachtet werden, dass das Modul keinen äußeren mechanischen Belastungen ausgesetzt wird. -
Seite 14: Einbau
Typ T-CUT Einbau EINBAU 8.1 Sicherheitshinweise GEFAHR! Vergiftung, Verätzung, Kontamination durch Austritt von Medium. ▶ Vor Inbetriebnahme das Produkt auf Dichtigkeit überprüfen. ▶ Bei gefährlichen Medien unbedingt entsprechende Schutzvorkehrungen treffen und persönliche Schutzaus- rüstung gemäß den Anforderungen des Mediums tragen. ▶ Vor dem Lösen von Leitungen muss das Medium aus der gesamten Anlage ausgespült werden. -
Seite 15: Einbau In Eine Filtrationsanlage
Typ T-CUT Einbau 8.3 Einbau in eine Filtrationsanlage HINWEIS! Gefahr von Materialbrüchen. ▶ Modul so befestigen und anschließen, dass Schwingungen der Anlage nicht auf das Modul übertragen wer- den können. Das Modul muss durch eine Halterung (z. B. 2 Schellen) horizontal am Rahmen der Filtrationsanlage befestigt werden. -
Seite 16: Inbetriebnahme
Typ T-CUT Inbetriebnahme INBETRIEBNAHME Diese Anleitung beschränkt sich auf die sachgerechte Behandlung des Tubular-/Rohrmoduls T-CUT. Für die sichere Inbetriebnahme der Filtrationsanlage ist die Betriebsanleitung zur Filtrationsanlage maßgeblich. 9.1 Sicherheitshinweise GEFAHR! Vergiftung, Verätzung, Kontamination durch Austritt von Medium. ▶ Bei gefährlichen Medien unbedingt entsprechende Schutzvorkehrungen treffen und persönliche Schutzaus- rüstung gemäß... -
Seite 17: Vor Der Inbetriebnahme
Typ T-CUT Inbetriebnahme 9.2 Vor der Inbetriebnahme Bei der ersten Inbetriebnahme die Module kurz mit Wasser spülen. Anschließend für 15 Minuten mit einer NaOH- Lösung (pH 9-10) oder einem zugelassenen alkalischen Reiniger spülen, um die Reste der Konservierungsflüs- sigkeit aus dem Modul zu befördern. Anschließend erneut mit Wasser spülen. Danach kann der Wasserfluss bestimmt oder gleich zum Filtrationsbetrieb übergegangen werden. - Seite 18 Typ T-CUT Inbetriebnahme Die Grenzwerte für Druck und Überströmung dürfen nicht überschritten werden. → Sicherstellen, dass die gesamte Anlage (insbesondere die Permeaträume der Module) entlüftet ist. → Durch weiteres vorsichtiges Öffnen des Ventils am Feedzulauf Überströmung und Spülwasserdruck schrittweise erhöhen. →...
-
Seite 19: Reinigung, Wartung
Typ T-CUT Reinigung,Wartung REINIGUNG, WARTUNG Verunreinigungen auf der Membranoberfläche können zu einem Abfall des Permeatflusses führen. In den meisten Fällen können die Beläge von der Membran entfernt und der Permeatfluss weitgehend wiederhergestellt werden. Die Reinigungsprozedur muss auf die Art der Verunreinigung und die Beständigkeit des jeweiligen Modultyps abgestimmt sein. -
Seite 20: Einweichen Mit Chemikalien
Wenn die Reinigung des Moduls nicht mehr zur Wiederherstellung des Permeatflusses und der Trenncharakte- ristik führt, ist das Ende der Lebensdauer des Produkts erreicht. Für die Bestellung von neuen Tubular-/Rohrmodulen T-CUT wenden Sie sich bitte an einen Vertreter der Bürkert Fluid Control Systems. -
Seite 21: Demontage
▶ Die Sicherheitshinweise und die bestimmungsgemäße Verwendung müssen beachtet werden. ▶ Nur ausreichend geschultes Personal darf das Produkt demontieren. Soll das Tubular-/Rohrmodul T-CUT nach der Demontage weiter verwendet werden, müssen bestimmte Bedingungen zur Lagerung eingehalten werden (siehe „13 Stillstand/Modullagerung“). Vorgehensweise: →... -
Seite 22: Empfohlene Hilfsstoffe
Typ T-CUT EmpfohleneHilfsstoffe EMPFOHLENE HILFSSTOFFE Zur Installation, Desinfektion und Reinigung des Tubular-/Rohrmoduls T-CUT empfehlen wir folgende Hilfsstoffe: Verwendung Produkt Hersteller Schmiermittel Glycerin wasserfrei, geeignet für die VE-Verwendung als excipient emprove EXP PH EU Desinfektionsmittel Natriummetabisulfit 1,0 % Formalin 0,5 % Propionsäure 1,0 %... -
Seite 23: Stillstand/Modullagerung
▶ Das Modul nie mit offenen Anschlüssen lagern – das Austrocknen der Membran führt zur irreversiblen Schä- digung des Moduls. ▶ Zur Herstellung von Konservierungslösungen nur VE-Wasser verwenden. Das Tubular-/Rohrmodul T-CUT wird gut verpackt und mit verschlossenen Anschlüssen geliefert. Bitte lagern Sie das unbenutzte Modul in diesem Zustand. 13.2 Benutzte Produkte Benutzte Membranen sind ständig feucht zu halten. -
