1. Übersicht

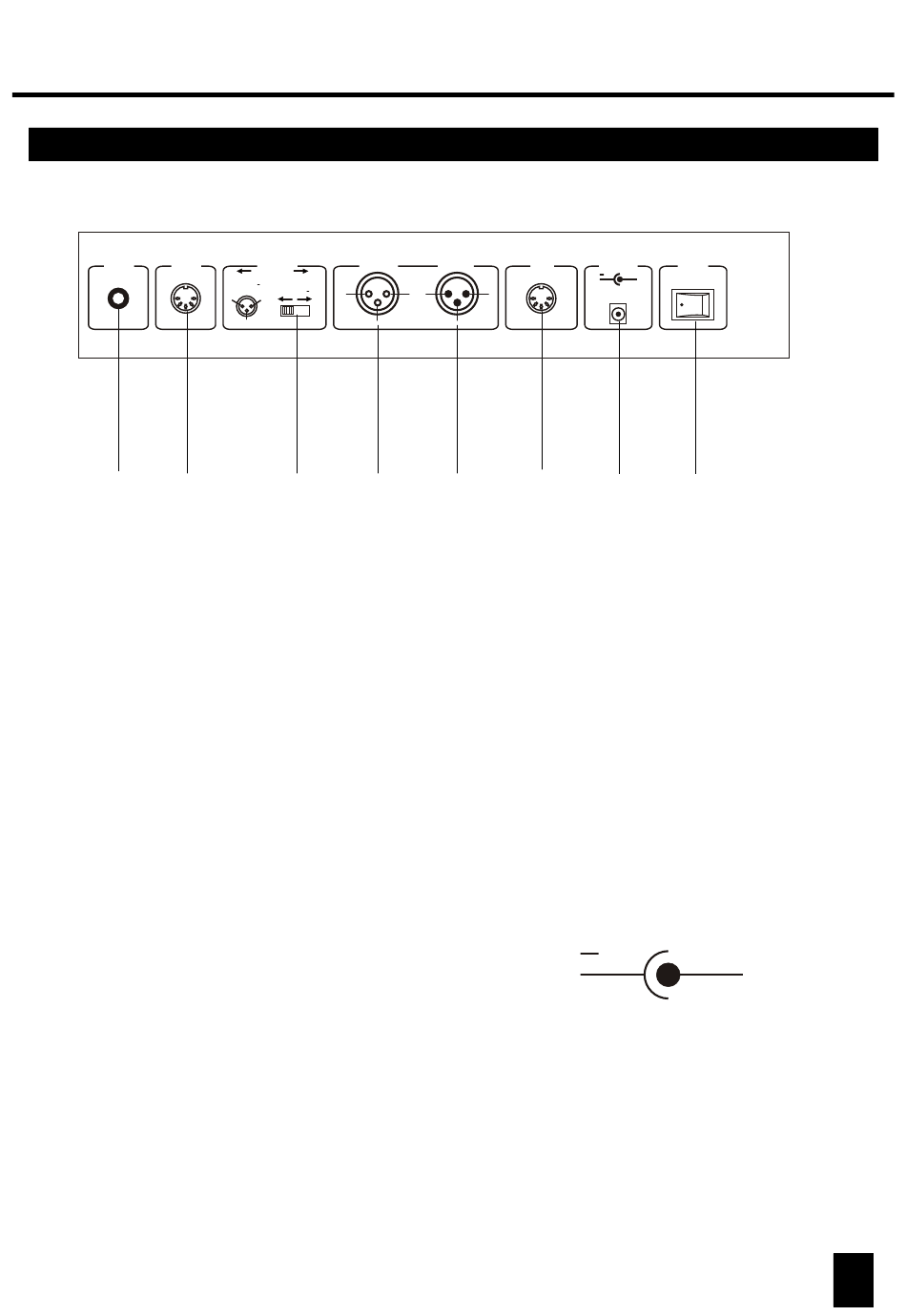

1.2 Hinterseite

AUDIO MIDI IN
0.1V~1Vp-p
1
2
1. AUDIO IN
2. MIDI IN
3. DMX Polarity Select
4. DMX Out
5. DMX In
6. Fog Machine Connector
7. DC Input
8. Power Switch (Schalter)
DMX OUT DMX OUT
1=Ground 1=Ground
2=Data 2=Data +
3=Data + 3=Data
2
2 1
3 DMX Polarity Select
3
3 4
0.1V~1Vp-p.
MIDI Eingang
DMX Polarität Schalter.
DMX Außgang. Hier können Sie die anzusteuren DMX Geräte
Anschließen.
DMX Eingang.
Auf diesen Anschluß können Sie eine Rauchmachine anschließen.
DC 9 -12V, 300mA min.
Mit diesen Schalter schaltet man das Gerät an oder aus.
DMX IN FOG
MACHINE
1 1 2
3
6
5
DC INPUT POWER
+
ON OFF
DC 9V - 12V
300mA min.
7 8
+
