Messmethode

1. Öffnen Sie die Batterieabdeckung und setzen Sie die Batterien korrekt ein. Dabei zeigen beide
Pole nach oben (Richtung Verwender). Schließen Sie danach die Batterieabdeckung.
2. Betätigen Sie die Einschalt- / Messtaste einmal kurz. Danach erscheint im Display der
Messmodus der Beschleunigung in m/s² (Fig. 1).
Symbol für HOLD-Funktion
3. Setzten Sie die Messspitze auf die zu messende Oberfläche vertikal auf. Drücken und halten Sie
die Messtaste und das Messgerät beginnt mit der Beschleunigungsmessung. Wenn Sie die Taste
wieder loslassen, wird der Wert durch die HOLD-Funktion gespeichert, der beim Loslassen
gemessen wurde. Dieser Wert steht Ihnen dann für ca. 20 Sekunden zur Verfügung und verfällt
mit der automatischen Abschaltung des Gerätes (Fig. 2).
Symbol für den Messmodus
4. Die Messmodi der Schwinggeschwindigkeit und Verschiebung sind ähnlich dem Messmodus der
Beschleunigung. Um zwischen dem Modi hin- und her zuschalten, muss lediglich die A/V/D-Taste
gedrückt werden (Fig. 3, Fig. 4).
5. Falls der Messwert außerhalb der in den technischen Daten festgelegten Grenz ist, wird auf dem
Display die Überschreitung als „OL" angezeigt (Fig. 5.).
6. In dunkler Umgebung kann die Hintergrundbeleuchtung eingesetzt werden. Dafür muss das
Gerät zunächst ausgeschaltet sein. Um es einzuschalten muss zuerst die A/V/D-Taste betätigt
und gehalten werden und dann muss gleichzeitig die Einschalttaste betätigt werden. Das Gerät
schaltet sich nun mit hintergrundbeleuchtetem Display ein (Fig. 6).
Aktivierte Hintergrundbeleuchtung
BETRIEBSANLEITUNG

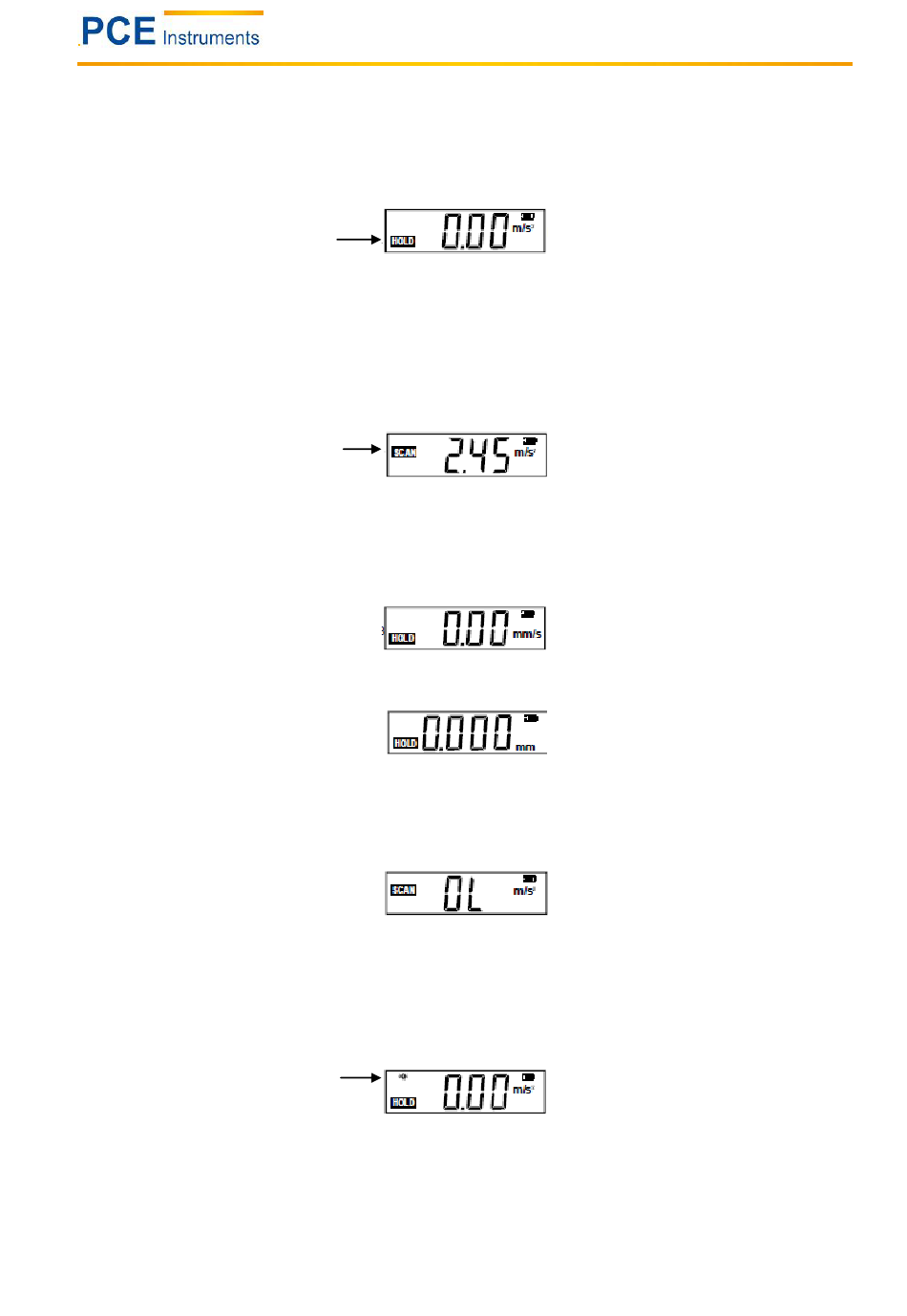

Fig. 1 ( Beschleunigungsmessung)
Fig. 2 (Messmodus)
Fig. 3(Messung der Schwinggeschwindigkeit)
Fig. 4 (Messung der Verschiebung)
Fig. 5 (Messwertüberschreitung)
Fig. 6 (Hintergrundbeleuchtung)
