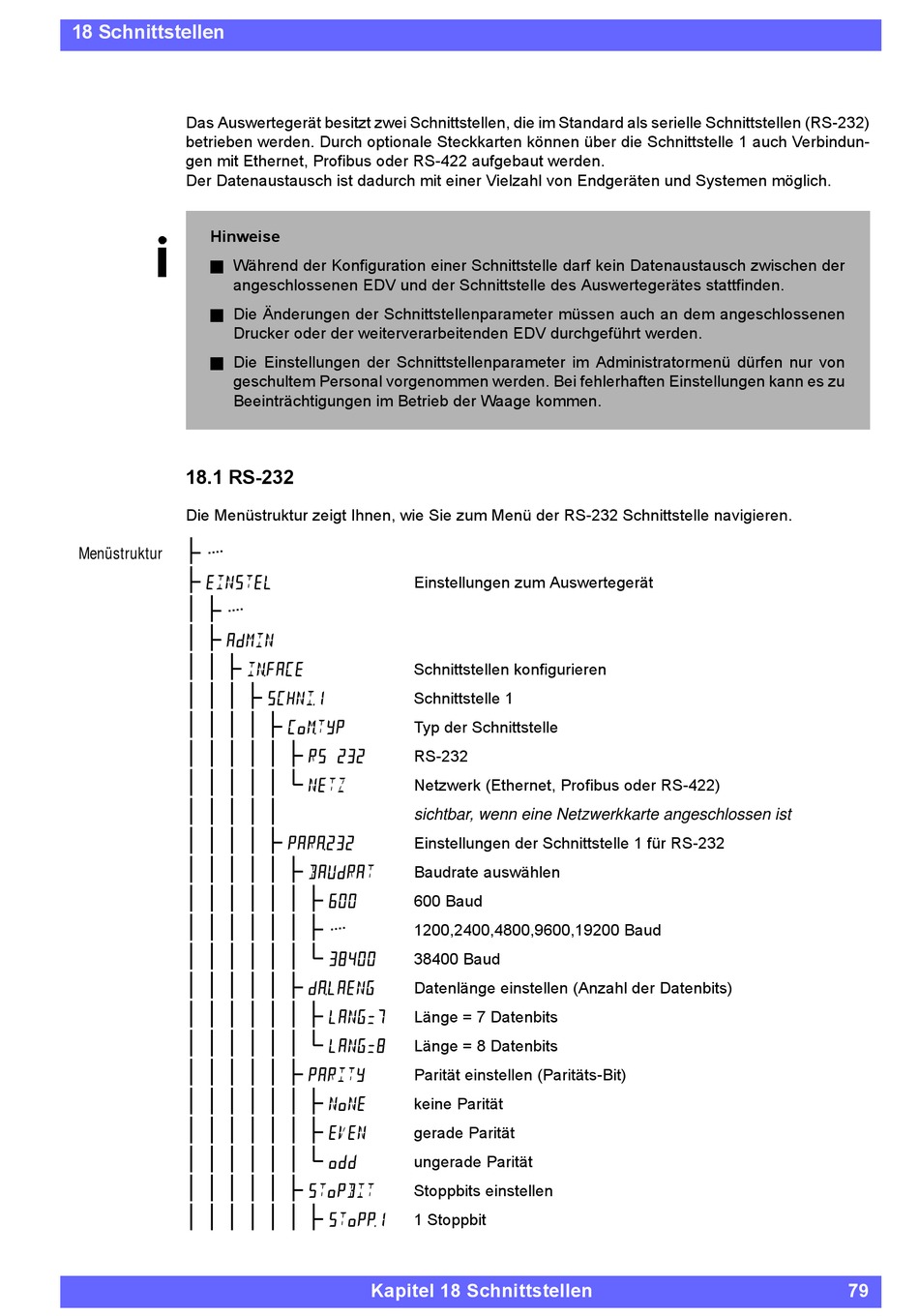

18 Schnittstellen
Das Auswertegerät besitzt zwei Schnittstellen, die im Standard als serielle Schnittstellen (RS-232)
betrieben werden. Durch optionale Steckkarten können über die Schnittstelle 1 auch Verbindun-
gen mit Ethernet, Profibus oder RS-422 aufgebaut werden.
Der Datenaustausch ist dadurch mit einer Vielzahl von Endgeräten und Systemen möglich.
Hinweise
Während der Konfiguration einer Schnittstelle darf kein Datenaustausch zwischen der
angeschlossenen EDV und der Schnittstelle des Auswertegerätes stattfinden.
Die Änderungen der Schnittstellenparameter müssen auch an dem angeschlossenen
Drucker oder der weiterverarbeitenden EDV durchgeführt werden.
Die Einstellungen der Schnittstellenparameter im Administratormenü dürfen nur von
geschultem Personal vorgenommen werden. Bei fehlerhaften Einstellungen kann es zu
Beeinträchtigungen im Betrieb der Waage kommen.
18.1 RS-232
Die Menüstruktur zeigt Ihnen, wie Sie zum Menü der RS-232 Schnittstelle navigieren.
Menüstruktur
Einstellungen zum Auswertegerät
Schnittstellen konfigurieren
Schnittstelle 1
Typ der Schnittstelle
RS-232
Netzwerk (Ethernet, Profibus oder RS-422)
sichtbar, wenn eine Netzwerkkarte angeschlossen ist
Einstellungen der Schnittstelle 1 für RS-232
Baudrate auswählen
600 Baud
1200,2400,4800,9600,19200 Baud
38400 Baud
Datenlänge einstellen (Anzahl der Datenbits)
Länge = 7 Datenbits
Länge = 8 Datenbits
Parität einstellen (Paritäts-Bit)
keine Parität
gerade Parität
ungerade Parität
Stoppbits einstellen
1 Stoppbit
