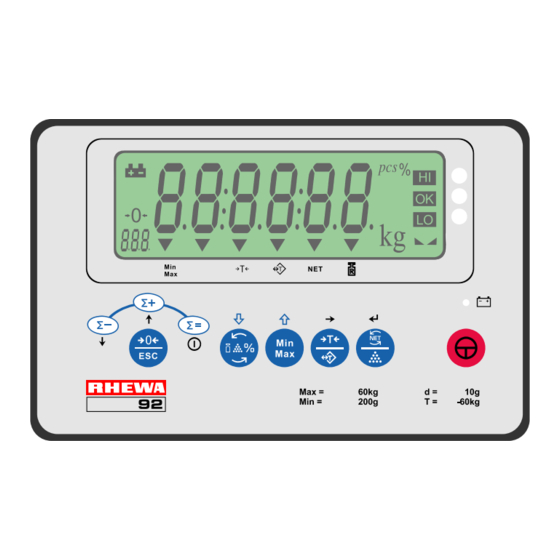

Rhewa 92 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Rhewa 92
Inhaltszusammenfassung für Rhewa 92

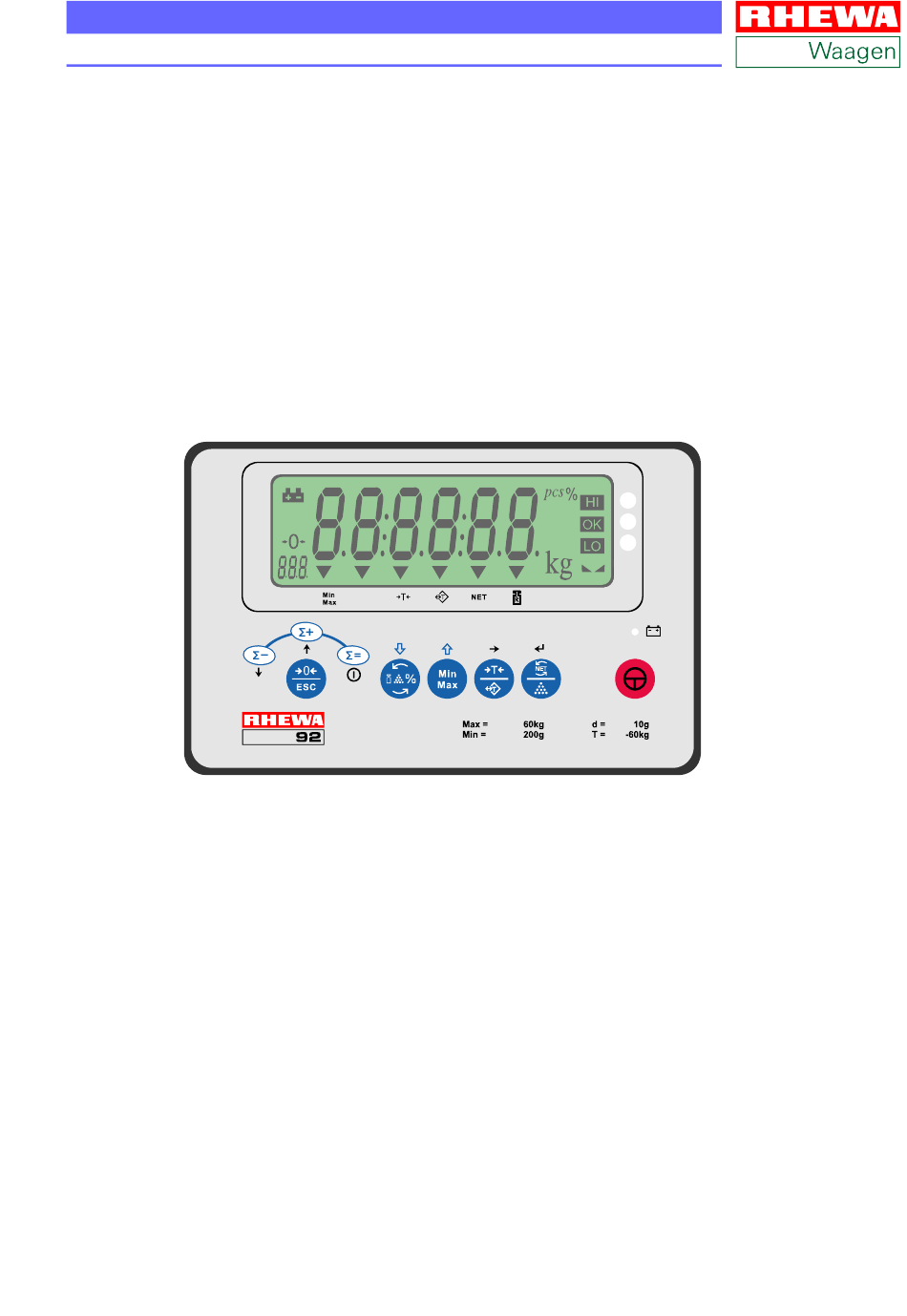

- Seite 1 92 Auswertegerät Bedienungsanleitung RHEWA–WAAGENFABRIK August Freudewald GmbH & Co. KG...
- Seite 2 Inhaltliche Änderungen dieser Dokumentation behalten wir uns ohne Ankündigung vor. • Die RHEWA-WAAGENFABRIK haftet nicht für technische oder drucktechnische Fehler und Mängel in dieser Dokumentation. Außerdem übernimmt RHEWA keine Haftung für Schäden, die direkt oder indirekt auf die Nutzung der Dokumentation zurückzuführen sind. Vervielfältigungseinschränkung Diese Dokumentation und die Beispiele zum beschriebenen Produkt sind eigentumsrechtlich geschützte Informa-...
-
Seite 3: Inhaltsverzeichnis
1 Inhaltsverzeichnis Inhaltsverzeichnis Kapitel 1 Inbetriebnahme Kapitel 2 Sicherheitshinweise........5 Umgebungsbedingungen . - Seite 4 92 Auswertegerät • Bedienungsanleitung...
-
Seite 5: Inbetriebnahme
2 Inbetriebnahme 2.1 Sicherheitshinweise • Für einen sicheren und störungsfreien Betrieb des Gerätes sind die Anweisungen dieser Bedienungsanleitung zu beachten. • Nur mitgeliefertes Steckernetzgerät verwenden. • Vor Anschluss des Steckernetzgerätes ist zu prüfen, ob die Netzspannungsangabe auf dem Steckernetzgerät mit der vorhandenen Netzspannung übereinstimmt. Ist dies nicht der Fall, darf das Steckernetzgerät an diesem Netzanschluss nicht verwendet werden. -
Seite 6: Geräteaufstellung
Die Anschlussbuchse für das Steckernetzgerät befindet sich auf der Rückseite des Gerätes. • Zum Laden des Akkus wird das Netzkabel zuerst in die Anschlussbuchse am Auswertegerät eingesteckt und anschlie- ßend das Steckernetzgerät mit einer Netzsteckdose verbun- den. 92 Auswertegerät • Bedienungsanleitung... -
Seite 7: Einschalten
2.5 Einschalten Achtung: Das Auswertegerät ist im Werk vollständig geprüft worden und einsatzbereit. Trotzdem sollte vor dem erstem Gebrauch die Batterie vollständig geladen werden (Ladezeit min. 8 Stunden). • Das Auswertegerät kann mit Netzspannung oder über den eingebauten Bleiakku betrieben werden. - Seite 8 92 Auswertegerät • Bedienungsanleitung...
-
Seite 9: Lcd Anzeige
3 Anzeige und Tasten 3.1 LCD Anzeige Wiegeergebnis Stück Prozentwert Hi-Lo Funktion Batterieanzeige Nulllage Ruhelage Statusanzeige Indikatorpfeil Tara Einheit Indikatorpfeil Tara Eingabe Indikatorpfeil Indikatorpfeil Netto Stückgewicht 3.2 Symbole der Anzeige Symbol Bedeutung Die Batterie ist leer oder fast leer Statusanzeigen (z.B. -
Seite 10: Tastenfeld
Umschalten der Gewichtsanzeige Bestätigen einer Auswahl NET / ZÄHL zwischen Brutto- und Nettowert. (Enter) Referenzwertbildung für Zähl- funktion oder Prozentfunktion starten. Tarieren Bewegt den Cursor nach links TARA Taraeingabe (Im Eingabe Modus) 92 Auswertegerät • Bedienungsanleitung... -
Seite 11: Kapitel 3 Anzeige Und Tasten
Taste Symbol Hauptfunktion Symbol Zusatzfunktion Einstellen des HI - Wertes für die Min / Max Sollwertkontrolle Umschalten zwischen Einstellen des LO - Wertes für Einheiten verschiedenen Einheiten die Sollwertkontrolle Anzeige auf Null stellen Escape = Verlassen einer Menü- Null / Esc funktion ... - Seite 12 92 Auswertegerät • Bedienungsanleitung...
-
Seite 13: Übersicht
4 Bedienung 4.1 Übersicht Für besondere Wiegeaufgaben stehen verschiedene Funktionen zur Verfügung, die durch Ta- stendruck oder Tastenkombinationen aufgerufen werden. 4.2 Nullstellen Durch das Nullstellen wird der Gewichtswert bei unbelasteter Wägebrücke in der Anzeige auf 0 gestellt. Gewichtsänderungen bei unbelasteter Wägebrücke, z.B. durch Schmutz oder anhaften- de Produktrückstande, werden dadurch ausgeglichen. -
Seite 14: Taraeingabe
Wird bei Anzeige des Nettowertes das Wiegegut und der Behälter von der Wägebrücke entfernt, erscheint in der Anzeige ein negativer Nettowert. kg Bei entlasteter Waage (Symbol in der Anzeige) wird durch Drücken der Tara - Taste die Taraeingabe gelöscht. 92 Auswertegerät • Bedienungsanleitung... -
Seite 15: Einheiten
4.5 Einheiten Mit dem Auswertegerät kann in verschiedenen Einheiten gewogen werden. Die Umstellung geschieht durch die Taste Ein Tastendruck wechselt jeweils zur nächsten Einheit. Taste Anzeige Kommentar Standardanzeigeeinheit kg nach dem Einschalten des Gerätes. Nach Betätigung der Taste wechselt die Anzeigeeinheit in Stück- ... -
Seite 16: Zählfunktion
Auswahl mit Taste bestätigen. Bestätigung durch Signalton 2x. erlischt. Das Gerät befindet sich danach im Zählbetrieb. Es können jetzt weitere Teile aufgelegt werden. In der Anzeige erscheint die Stückzahl der aufgelegten Teile. 92 Auswertegerät • Bedienungsanleitung... -
Seite 17: Prozentfunktion
4.7 Prozentfunktion Mit der Prozentfunktion wird ein Bezug zu einer gewünschten Gesamtmenge hergestellt. Der Prozentwertbezug (Gewicht für 1%) wird zuerst aus einer bekannten Teilmenge (bekannter Prozentanteil der Gesamtmenge) ermittelt. Aus dem Gewicht der aufgelegten Last wird dann der Prozentwert berechnet und angezeigt. 4.7.1 Prozentwertbezug ermitteln Prozentwertbezug kann nur bei aktiver Prozentfunktion aus einer bekannten Teilmenge ermittelt werden. -
Seite 18: Summieren
Danach erscheint wieder der Gewichtswert in der Anzeige. In der linken Statusanzeige erscheint Es können jederzeit weitere Posten summiert werden, oder andere Funktionen unabhängig vom Summenspeicher ausgeführt werden. Beim Ausschalten des Gerätes wird der Summenspeicher gelöscht. 92 Auswertegerät • Bedienungsanleitung... -
Seite 19: Summe Anzeigen
4.8.3 Summe anzeigen Die Summe und die einzelnen Posten können angezeigt werden. Taste Anzeige Kommentar In der linken Statusanzeige wird angezeigt, dass ein Wert im Summen- speicher vorhanden ist. Taste drücken. Bestätigung durch Signalton 1x. Der zuletzt summierte Posten wird angezeigt. ... -
Seite 20: Summe Löschen
In der linken Statusanzeige blinkt das Symbol > blinkt Taste drücken. Bestätigung durch Signalton 1x. Löschanzeige > Taste nochmals drücken. Bestätigung durch Signalton 2x. Die Summe und alle Posten werden komplett gelöscht. 92 Auswertegerät • Bedienungsanleitung... -
Seite 21: Summiermodus Einstellen
c) Einzelne Posten löschen Taste Anzeige Kommentar Nach der letzten Summierung wird in der linken Statusanzeige ange- zeigt, dass ein Wert im Summenspeicher vorhanden ist. Taste drücken. Bestätigung durch Signalton 1x. Der zuletzt summierte Posten wird angezeigt. ... -
Seite 22: Sollwertkontrolle (Min / Max Funktion)
Last zwischen LO-Wert und HI-Wert = Symbol und grüne LED Last unterhalb LO-Wert Symbol und gelbe LED Zusätzlich ertönt ein akustisches Signal, wenn sich die Last im Bereich befindet und die Ru- helage erreicht wird. 92 Auswertegerät • Bedienungsanleitung... -
Seite 23: Sollwertkontrolle (Min / Max Funktion) Einstellen
4.9.2 Sollwertkontrolle (Min / Max Funktion) einstellen Die einzugebenden Werte beziehen sich jeweils auf die aktuelle Anzeigeeinheit. Der in der Tabelle angegebene Einstellvorgang ist auf den normalen Wägebetrieb (kg) bezogen. Bei aktiver Zählfunktion werden die eingegebenen Werte als Stückzahl, bei aktiver Prozentfunk- tion als Prozentwert interpretiert. -
Seite 24: Sollwertkontrolle (Min / Max Funktion) Aktivieren
Der zuletzt eingestellte Wert erscheint. In der linken Statusanzeige erscheint Rechts oben erscheint zusätzlich das Symbol Sollwertkontrolle mit der Taste deaktivieren. Der Indikatorpfeil auf die Statusanzeige Min / Max erlischt. 92 Auswertegerät • Bedienungsanleitung... -
Seite 25: Wägezähler
4.10 Wägezähler Die Funktion des Wägezählers wird verwendet, um die Anzahl der Wägevorgänge zu erfassen. Bei Erreichen einer einstellbaren Bedingung wird der Zähler jeweils um 1 erhöht. Der maximale Zählerstand beträgt 99999. Erreicht der Zähler den Wert 99999 wird von vorne beginnend mit 1 weiter gezählt. 4.10.1 Wägezähler einstellen Taste Anzeige... -
Seite 26: Wägezähler; Zählerstand Setzen
Bestätigung durch Signalton 2x. oder Je nach gewählter Funktion des Wägezählers oder Last auf der Waage, wird entweder der aktuelle Zählerstand oder die Last angezeigt. Bei aktivem Wägezähler wird ab dem eingestellten Zählerstand weiter gezählt. 92 Auswertegerät • Bedienungsanleitung... -
Seite 27: Fehlermeldungen
5 Technische Daten 5.1 Fehlermeldungen Anzeige Störung Fehlerbehebung Fehler beim Lesen aus dem - Elektronik Fehler => Kundendienst EEPROM Fehler beim Lesen der Justage- Neu justieren => Kundendienst daten Einschaltnullpunkt über + 10% - Waage ausschalten, entlasten, erneut einschalten ... -
Seite 28: Technische Daten
Batterie bis zu ca. 8 Std. Wägefehler +/- 0,1% vom Endwert Arbeitstemperatur 0° bis + 40° C Lagertemperatur -20° bis + 65° C Relative Luftfeuchtigkeit max. 85%, nicht kondensierend Eigengewicht ca. 1,7 kg 92 Auswertegerät • Bedienungsanleitung... -
Seite 29: Konformitätserklärung
5.3 Konformitätserklärung Dieses Dokument gilt für Waagen, die bis zum 19.04.2016 in den Verkehr gebracht wurden. Kapitel 5 Technische Daten... - Seite 30 Dieses Dokument gilt für Waagen, die nach dem 20.04.2016 in den Verkehr gebracht wurden. 92 Auswertegerät • Bedienungsanleitung...
