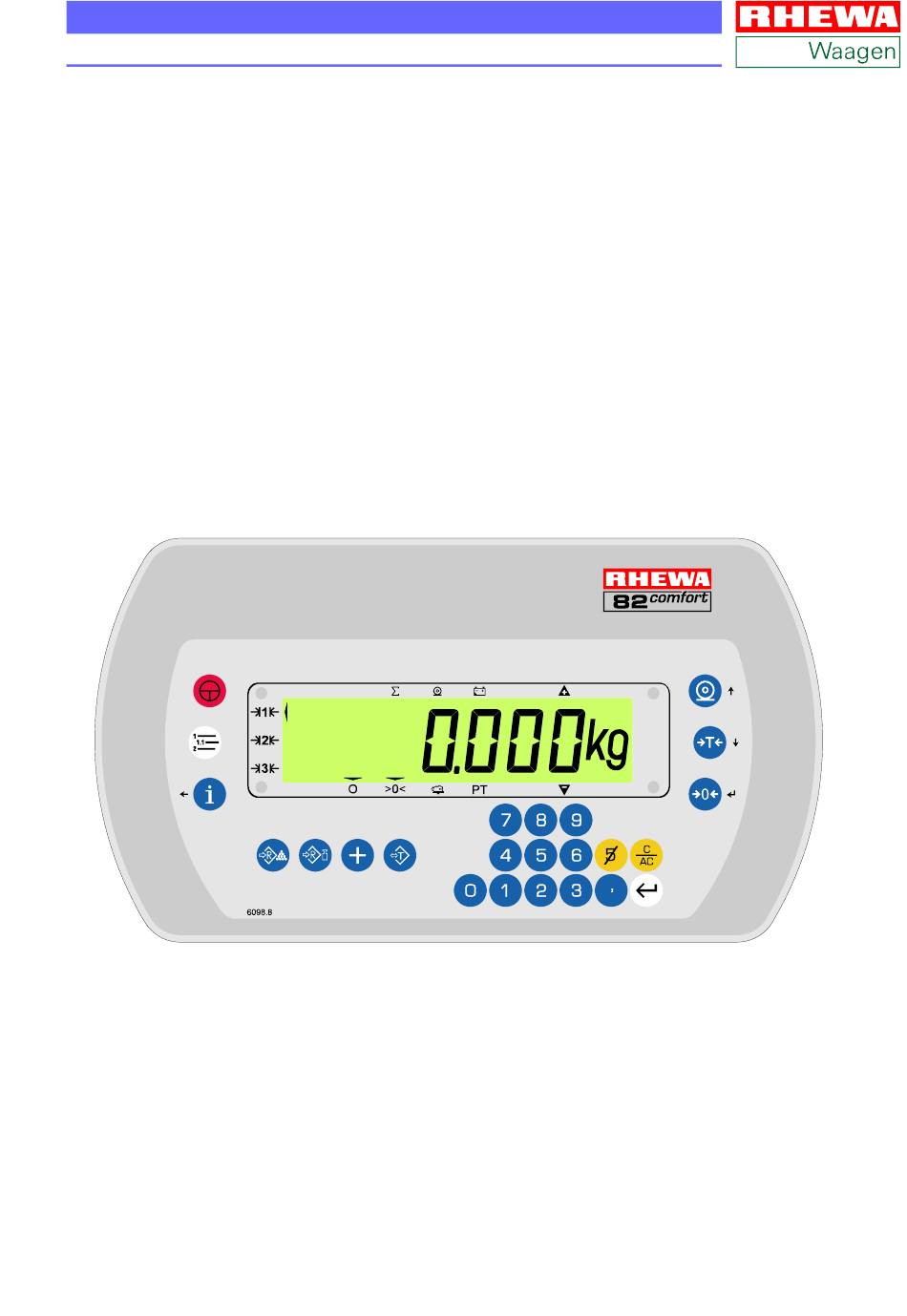

- Seite 1 Auswertegerät 82comfort Bedienungsanleitung Ab Firmware 1.01.28 RHEWA–WAAGENFABRIK August Freudewald GmbH & Co. KG...
- Seite 2 Inhaltliche Änderungen dieser Dokumentation behalten wir uns ohne Ankündigung vor. • Die RHEWA-WAAGENFABRIK haftet nicht für technische oder drucktechnische Fehler und Mängel in dieser Dokumentation. Außerdem übernimmt RHEWA keine Haftung für Schäden, die direkt oder indirekt auf die Nutzung der Dokumentation zurückzuführen sind. Vervielfältigungseinschränkung Diese Dokumentation und die Beispiele zum beschriebenen Produkt sind eigentumsrechtlich geschützte Informa-...
-
Seite 3: Inhaltsverzeichnis
1 Inhaltsverzeichnis Inhaltsverzeichnis Kapitel 1 Sicherheitshinweise Kapitel 2 Spannungsanschluss ........7 Handhabung . - Seite 4 Funktion..........55 82comfort • Bedienungsanleitung...
- Seite 5 13.3 Tierverwiegung Anzeige ........55 13.4 Bedienung .
- Seite 6 Konformitätserklärung für eichfähige Waagen ....83 22.2 Konformitätserklärung für nicht eichfähige Waagen ....84 82comfort • Bedienungsanleitung...
-
Seite 7: Sicherheitshinweise
2 Sicherheitshinweise • Lesen Sie diese Bedienungsanleitung vor Aufstellen, Inbetriebnahme und Verwendung des Auswertegerätes und der Waage aufmerksam durch. • Beachten Sie unbedingt die Sicherheitshinweise. Für einen sicheren und störungsfreien Betrieb der Waage sind die Anweisungen dieser Bedienungsanleitung zu beachten. •... -
Seite 8: Umgebungsbedingungen
Netzspannung zu trennen. Auch bei von der Netzspannung getrenntem Auswertegerät ist unbedingt darauf zu achten, dass keine Schweißströme über die Wägezellen fließen. 2.7 Lagerung • Die Wägeplattform darf nicht belastet sein, während die Waage gelagert wird. 82comfort • Bedienungsanleitung... -
Seite 9: Verwendete Zeichen
3 Verwendete Zeichen 3.1 Symbole Stopp STOP Diese Anweisungen müssen unbedingt beachtet werden. Achtung Diese Anweisungen erfordern besondere Aufmerksamkeit. Information Zusätzliche Hinweise oder Erklärungen. 3.2 Schriftarten Darstellung Bedeutung Zeichen in der 14-Segmentanzeige. Einige Buchstaben und Sonderzeichen sind nur eingeschränkt darstellbar »... -
Seite 10: Listenzeichen
Einige der Tasten haben zur Navigation im Menü die Zusatzfunktion einer Richtungstaste zur Aus- wahl von Menüebenen oder zum Einstellen von Werten. In der Grundfunktion wird nur das Tastensymbol selbst benutzt: In der Zusatzfunktion wird das Symbol mit dem Richtungspfeil ergänzt. 82comfort • Bedienungsanleitung... -
Seite 11: Aufstellen
4 Geräteaufstellung 4.1 Aufstellen Das Auswertegerät wird mit losem Wandhalteblech geliefert. Das Wandhalteblech ermöglicht eine Tischaufstellung oder Wandmontage und ist entsprechend der beigelegten Montageanleitung zu montieren. 4.2 Abmessungen 4.2.1 Tischaufstellung 4.2.2 Wandmontage Kapitel 4 Geräteaufstellung... -
Seite 12: Umrüsten Tischaufstellung - Wandmontage
STOP gruppen kann zur deren Zerstörung führen. In diesem Fall kann für einen eintretenden Defekt keine Gewährleistung übernommen werden. Beim Öffnen des Gerätes dürfen keinerlei metallische Gegenstände (Schrauben, Muttern, Unter- STOP legscheiben, Büroklammern, ...) ins Gehäuse geraten. 82comfort • Bedienungsanleitung... -
Seite 13: Gehäuse Öffnen
4.4.2 Gehäuse öffnen Gerät ausschalten. Spannungsversorgung unterbrechen, Netzstecker ziehen. Die Spannungsversorgung darf erst wieder bei geschlossenem Gerät hergestellt werden. Mit einem Steckschlüssel (Schlüsselweite 7 mm) die 6 Muttern M4 an der Rückseite des Gerätes lösen. Gehäusedeckel senkrecht zum Gerät hochheben. Vorsicht! Das Folienkabel der Tastatur ist auf der Hauptplatine eingesteckt. -
Seite 14: Tastatur Abklemmen
Oberkante des Deckels zur Seite der Kabelan- schlüsse. Bedienrichtung Wandmontage Unterkante des Deckels zur Seite der Kabelan- schlüsse. 4.4.6 Gehäuse schließen Nach Abschluss der Arbeiten Gerät vorsichtig schließen. Es dürfen keine metallischen Gegenstände (Schrauben, Muttern, Unterlegscheiben, Büroklam- mern, ...) im Gerät verbleiben. 82comfort • Bedienungsanleitung... -
Seite 15: Tastatur Anklemmen
4.4.7 Tastatur anklemmen Tischaufstellung Der Steckanschluss befindet sich unten rechts auf der Hauptplatine. Folienkabel einstecken. Wandmontage Der Steckanschluss befindet sich oben links auf der Haupt- platine. Folienkabel einstecken. Kapitel 4 Geräteaufstellung... -
Seite 16: Gehäusedeckel Schließen
Deckel auf die Gehäusewanne aufsetzen. Die Gewindestifte am Deckel fallen in die Bohrungen des umlaufenden Dichtungsflansches. Die 6 Muttern M4 auf der Rückseite auf die Gewindestifte schrauben und mit einem Steckschlüs- sel (Schlüsselweite 7 mm) kreuzweise fest anziehen. 82comfort • Bedienungsanleitung... -
Seite 17: Einschalten
5 Inbetriebnahme 5.1 Einschalten Die Wägebrücke ist entlastet. Mit Taste einschalten. Das Gerät durchläuft einen Selbsttest und die Initialisierung. Es werden nacheinander verschiedene Informationen angezeigt. Displaytest (alle Segmente sind eingeschaltet) Gerätetyp ... -
Seite 18: Eichsiegel Zerstört
Daten beschädigt werden. Beim Ausschalten über werden die Daten aus dem flüchtigen Speicher in den permanenten Speicher geschrieben und der Schreibzyklus wird vor dem Abschalten der Spannung korrekt be- endet. Dies garantiert eine richtige Datenablage. 82comfort • Bedienungsanleitung... -
Seite 19: Bedienfeld

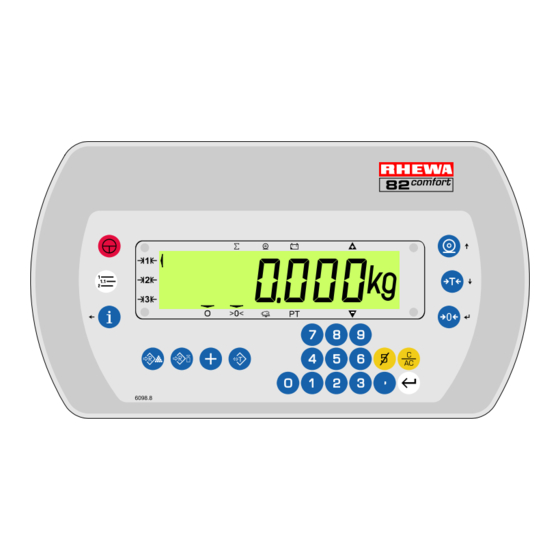

6 Anzeige und Tasten 6.1 Bedienfeld Auf dem Bedienfeld sind alle Tasten und Anzeigeelemente angeordnet. 6.2 LCD Anzeige Symbol Bedeutung Gewichtseinheit kg Gewichtseinheit g Nettogewicht wird angezeigt Zählfunktion aktiv ... -
Seite 20: Symbole An Der Anzeige
Aufruf der Menüs zum Einstellen von Geräteeigenschaften und zur Justage. Information Information zu aktuellen Funktionen und Werten. Bei geschlossenem Eichsiegel kann die 10fach Auflösung im Wägebetrieb durch Drücken und Festhalten der Taste i kurzfristig eingeschaltet werden. 82comfort • Bedienungsanleitung... -
Seite 21: Kapitel 6 Anzeige Und Tasten
Taste Symbol Funktion Drucken Auslösen eines Abdrucks oder einer Datenausgabe. Tara Tarieren der Waage. Nullstellen Nullstellen der Anzeige bei entlasteter Waage. Zählen Referenzgewicht ermitteln Zählfunktion mit bekannter Anfangsstückzahl starten. Die Anfangsstückzahl wird vorher eingegeben. Das Referenzgewicht wird ermittelt. Zählen Referenzgewicht eingeben... - Seite 22 Taste Symbol Funktion Ziffernblock Eingabe von Zahlenwerten. LÖSCHEN Löschen des zuletzt eingegebenen Zeichens. Abbruch Löschen der kompletten Eingabe oder Beenden aktiver Funktionen. Enter Bestätigen der Auswahl oder Eingabe. 82comfort • Bedienungsanleitung...
-
Seite 23: Navigation Im Menü
6.5 Navigation im Menü Das Menü zur Einstellung von Parametern wir durch die Taste aufgerufen. Der Aufbau des Menüs entspricht einer verzweigten Baumstruktur mit mehreren Unterebenen. Beispiel weitere Menüpunkte Datum Zeit weitere Menüpunkte Der Menüpunkt ... -
Seite 24: Eingabe Von Werten
Dezimalpunkt an dieser Stelle gesetzt und die Eingabeposition springt auf die nächste Dezimalstelle. Bei der Eingabe von Dezimalwerten kann nur jeweils ein Punkt eingegeben werden. Der Dezimalpunkt kann auch an der aktuellen Position gelöscht und an anderer Stelle erneut eingegeben werden. 82comfort • Bedienungsanleitung... - Seite 25 e) Statusanzeigen Einige Funktionen ermöglichen Eingaben, die länger sind als die 6 Zeichen des Anzeigeinhalts. Sind links oder rechts vom Anzeigeinhalt noch Zeichen vorhanden, erscheinen zusätzliche Indi- katorpfeile. Die letzte Eingabeposition wird ebenfalls durch Indikatorpfeile markiert. Nach Bestätigung dieser Dezimalstelle wird die Eingabe abgeschlossen und der Wert übernommen. Indikatorpfeile Bedeutung ...
- Seite 26 82comfort • Bedienungsanleitung...
-
Seite 27: Unter- Und Überlast
7 Wägen Zu wägendes Teil auf die Wägeplattform stellen. Die Wägeplattform nicht über die auf dem Typenschild angegebene Tragfähigkeit hinaus bela- STOP sten. Der Gewichtswert wird angezeigt. Das Erreichen des endgültigen Gewichtswertes (Ruhelage) wird durch den Indikatorpfeil über dem Symbol ... -
Seite 28: Mehrere Bereiche
), wird der Ziffernschritt des vorigen Bereiches verwendet. Beispiel: 15kg 30kg Ein Gewichtswert von 12,425kg liegt in Bereich 1. Zuwiegen von 3kg, Gewichtswert von 15,430kg liegt in Bereich 2. Entnehmen von 4kg, Gewichtswert von 11,425 liegt wieder in Bereich 1. 82comfort • Bedienungsanleitung... -
Seite 29: Nullstellen
7.3 Nullstellen Durch das Nullstellen wird der Gewichtswert bei unbelasteter Wägebrücke in der Anzeige auf 0,0 gestellt. Gewichtsänderungen bei unbelasteter Wägeplattform, z.B. durch Schmutz oder anhaf- tende Produktrückstände, werden dadurch ausgeglichen. Die vorhandene N wird über ULLLAGE den Indikator über dem Symbol angezeigt. Ändert sich die Vorlast wesentlich durch z.B. -
Seite 30: Abkürzungen
Behältergewicht ist austariert, die Anzeige wechselt von auf . Die Tarierung setzt den Nettogewichtswert auf genau . Behälter befüllen. Gewicht des Inhaltes (Netto) wird angezeigt. 82comfort • Bedienungsanleitung... -
Seite 31: Tara Löschen
7.4.5 Tara löschen Anzeige Erklärung Nettogewicht wird angezeigt. Nacheinander die Tasten und drücken oder Die Taste Tara für einige Sekunden gedrückt halten. Das Gesamtgewicht wird angezeigt. Tara ist gelöscht. Beim Nullstellen wird Tara ebenfalls gelöscht. -
Seite 32: Autotara
Leeren Behälter aufgelegen. Tara manuell über setzen. Behälter befüllen und Nettogewicht ablesen. Behälter mit Inhalt von der Wägebrücke nehmen. Tara wird automatisch gelöscht. 82comfort • Bedienungsanleitung... -
Seite 33: Arbeiten Mit Zwei Taraspeichern
7.7 Arbeiten mit zwei Taraspeichern Das Auswertegerät kann wahlweise mit einem oder mit zwei Taraspeichern arbeiten. Die Bedienung der Tarafunktionen ist mit oben dargestellten Funktionsabläufen identisch. Das Einstellen der Anzahl der Taraspeicher kann von Ihrem Servicepartner durchgeführt werden. 7.7.1 Funktionsweise mit zwei Taraspeichern Der Taraspeicher 1 wird bei der ersten Tarierung gesetzt. - Seite 34 82comfort • Bedienungsanleitung...
-
Seite 35: Funktion
8 Zählen 8.1 Funktion Mit Hilfe der Zählfunktion wird bei gleichen Teilen statt des Gewichtes die Stückzahl angezeigt. Das Auswertegerät errechnet aus dem Gewicht auf der Wägebrücke und dem R EFERENZGEWICHT die Stückzahl und zeigt diese an. Das Referenzgewicht wird durch Wägen einer Probemenge und der Anzahl der Probeteile ermit- telt. -
Seite 36: Zählfunktion Anzeige
Mit bestätigen. Es wird kurz angezeigt. Das Referenzgewicht wird ermittelt und die Stückzahl wird angezeigt. Alle Teile auflegen. Die Stückzahl wird angezeigt. Das Referenzgewicht kann mit der Tastenkombination angezeigt werden 82comfort • Bedienungsanleitung... -
Seite 37: Optimieren
8.4 Optimieren Optimieren verbessert das Referenzgewicht - besonders bei leichten Teilen - und damit die Zähl- genauigkeit. Der Optimiervorgang wird bei Bedarf automatisch aktiviert und durch einen Indika- torpfeil an den Symbolen und angezeigt. Ist die Optimierung abgeschlossen, erlischt der In- dikatorpfeil. -
Seite 38: Referenzgewicht Eingeben
Entnommene Teilezahl eingeben und drücken. Anzahl der entnommenen Teile wird angezeigt, im Beispiel -3. Teile wieder in den Behälter legen. Austarieren des Behälters mit rückgängig machen. Die Stückzahl im Behälter wird angezeigt. 82comfort • Bedienungsanleitung... -
Seite 39: Funktion
9 Summieren 9.1 Funktion Die Summierfunkton addiert den Gewichtswert sowie, falls aktiv, die Stückzahl einer Wägung in einem Summenspeicher. Es stehen insgesamt 10 Summenspeicher zur Verfügung. Vor Ausführung der Summenfunktion kann der Speicher gewählt werden. In diesen Speicher wird solange summiert, bis ein neuer Speicher aufgerufen wird. Die Bezeichnung des Summenspei- chers besteht aus einer maximal 6-stelligen Ziffernfolge, z. -
Seite 40: Summe Anzeigen
Beim Anzeigen von Speichernamen mit mehr als 6 Zeichen werden nur die letzten 5 Zeichen zu- sammen mit einem Pfeilsymbol dargestellt. Das Pfeilsymbol gibt an, dass noch weitere Zeichen vorhanden sind, die nicht angezeigt werden können. Beispiel: Summenspeichername = 12345678 Anzeige = 82comfort • Bedienungsanleitung... -
Seite 41: Summe Drucken
9.5 Summe drucken 9.5.1 Einzelnen Summenspeicher drucken Ein Summenspeicher kann jederzeit ausgedruckt werden. Anzeige Erklärung Speichernummer über die Zehnertastatur eingeben. Taste drücken. Der Inhalt des Speichers wird ausgedruckt. Anschließend erscheint eine Laufschrift mit der Meldung , Ist die Funktion "Speicher automatisch löschen"... -
Seite 42: Alle Summenspeicher Löschen
Bei : alle Summenspeicher werden gelöscht, der Indikatorpfeil unter dem Symbol wird gelöscht. Bei : alle Summenspeicher bleiben erhalten. • Nach dem Ausdruck der Endsumme eines Summenspeichers kann dieser Speicher einzeln gelöscht werden. 82comfort • Bedienungsanleitung... -
Seite 43: Übersicht
10 Drucken 10.1 Übersicht Wenn das Auswertegerät entsprechend ausgestattet und konfiguriert ist, können Wägeergebnis- se an einen Drucker oder ein anders Gerät wie z. B. einen PC oder eine Fernanzeige ausgegeben werden. Neben einigen Standarddruckbelegen können auch anwendungsbezogene Ausgaben mit beson- deren Formatierungen oder eine automatische Ausgabe der Werte erstellt werden. -
Seite 44: Druckertypen Und Druckbelege
Variablen oder Funktionen zum Wägeablauf enthalten. Sind im Gerät Sonderdruckbelege enthalten, wurden sie nach den individuellen Bedürfnissen der auszuführenden Wägevorgänge eingerichtet. Die Vielzahl der Konfigurationsmöglichkeiten kann hier nicht beschrieben werden. Bei komplexen Bedienabläufen wird dem Gerät eine ergänzende Kurzanleitung beigefügt. 82comfort • Bedienungsanleitung... -
Seite 45: Datum Und Uhrzeit Einstellen
11 Datum und Uhrzeit einstellen 11.1 Geräte-Uhr Je nach Ausstattung verfügt das Auswertegerät über eine integrierte Uhr, deren Funktion auch bei ausgeschaltetem Gerät batteriegestützt sichergestellt ist. Datum und Uhrzeit sind also auch nach einer Spannungsunterbrechung aktuell. Die Uhr wird bereits ab Werk eingestellt. 11.2 Datum und Zeit ändern 11.2.1 Menüstruktur Das Menü... -
Seite 46: Menütabelle
HH.MM.SS Eingestellten Wert jeweils mit bestätigen. Bestätigen mit Zurück mit Nach Bestätigung der Sekunden wird die Einstellung beendet und die nächste Menüebene angezeigt. Datum Menü durch Drücken der Menütaste verlassen. 82comfort • Bedienungsanleitung... -
Seite 47: Voraussetzung
12 Alibispeicher 12.1 Voraussetzung Der Alibispeicher steht im Auswertegerät nur dann zur Verfügung, wenn er im Gerät eingerichtet wurde. Ist eine Optionskarte mit Speichererweiterung eingesetzt worden, vergrößert sich die An- zahl der möglichen Einträge. Zur Installation der Optionskarte und zur Konfiguration des Alibispei- chers wenden Sie sich bitte an Ihren Servicepartner. -
Seite 48: Menüstruktur Bis Firmware 1.01.29
Uhrzeit der Wägung. Wägebereich Brutto-Gewichtswert Tarawert 1 Tarawert 2 82comfort • Bedienungsanleitung... -
Seite 49: Gespeicherte Einträge Ausgeben
Aktion Taste Anzeige Taraeingabe PT Netto-Gewichtswert Alle Informationen wurden angezeigt. Menü verlassen und zum Normalbetrieb zurückkehren. Anzeige des Gewichtswertes. Wird die Meldung angezeigt, wurde eine laufende Nummer eingegeben, zu der kein Eintrag im Alibispeicher vorhanden ist. -
Seite 50: Status Abfragen
Anzeige eines Alibispeichereintrages Ausgabe der Alibispeichereinträge auf einem Ausgabegerät Informationen über den Alibispeicher Anzeige der maximal möglichen Anzahl der Einträge Aufbewahrungszeit einstellen (Passwort erforderlich) Typ Konvertierung (Passwort erforderlich) 82comfort • Bedienungsanleitung... -
Seite 51: Menütabelle Ab Firmware 1.01.30
12.7 Menütabelle ab Firmware 1.01.30 12.7.1 Gespeicherte Einträge anzeigen Der ausgegebene Druckbeleg oder ein Datensatz an die EDV enthält die laufende Nummer der Wägung. Der mit dieser Nummer gespeicherte Eintrag kann angezeigt werden. Aktion Taste Anzeige Menü aufrufen. ... -
Seite 52: Gespeicherte Einträge Ausgeben
Nach Abschluss der Ausgabe wird wieder der zuvor gewählte Menüpunkt angezeigt. Menü verlassen und zum Normalbetrieb zurückkehren. Anzeige des Gewichtswertes. Wird die Meldung angezeigt, sind keine oder keine neuen Einträge im Alibispeicher vorhanden. 82comfort • Bedienungsanleitung... -
Seite 53: Status Abfragen
12.7.3 Status abfragen Mit der Statusanzeige kann die Größe des Alibispeichers angezeigt werden. Aktion Taste Anzeige Menü aufrufen. mehrmals Menüpunkt Alibispeicher auswählen. Alibispeicher Auswahl bestätigen. Anzeigen Menüebene Status auswählen. Status Auswahl bestätigen. - Seite 54 82comfort • Bedienungsanleitung...
-
Seite 55: Tierverwiegung
13 Tierverwiegung 13.1 Voraussetzung Die T steht im Auswertegerät nur dann zur Verfügung, wenn sie aktiviert und ein- IERVERWIEGUNG gestellt worden ist. Zur Einrichtung und Konfiguration der Funktion T wenden Sie sich bitte an Ihren IERVERWIEGUNG Servicepartner. 13.2 Funktion Die Tierverwiegung bietet die Möglichkeit, das Gewicht lebender Tiere zu ermitteln. Während der Messzeit werden die Gewichtswerte kontinuierlich erfasst und daraus der reale Ge- wichtswert berechnet. -
Seite 56: Bedienung
Der Indikatorpfeil über dem Symbol ist während der Anzeigedauer kontinuierlich sichtbar. Je nach Einstellung kann ein Druckbeleg ausgegeben werden. Wurde die Ruhelage nicht erreicht, erscheint die Meldung (No.RUHE). Der Wiegevorgang muss wiederholt werden. 82comfort • Bedienungsanleitung... -
Seite 57: Voraussetzung
14 Variablen 14.1 Voraussetzung Die V stehen im Auswertegerät nur dann zur Verfügung, wenn sie eingerichtet und kon- ARIABLEN figuriert worden sind. Zur Einrichtung und Konfiguration der V wenden Sie sich bitte an Ihren Servicepartner. ARIABLEN 14.2 Funktion Mit Variablen können Informationen in einen Druckbeleg oder eine Datenausgabe an die EDV auf- genommen werden, die den Wägevorgang eindeutig identifizierbar machen oder eine Zuordnung zu bestimmten Kategorien ermöglichen. -
Seite 58: Standardwert
Der aktuelle Wert wird angezeigt. Wert ändern und Eingabe mit bestätigen. Sind mehrere Variablen eingerichtet, wird der Name der näch- sten Variable angezeigt. (z.B. Kunde) Menü durch Drücken der Menütaste verlassen. 82comfort • Bedienungsanleitung... -
Seite 59: Voraussetzung
15 Digitale Ausgänge 15.1 Voraussetzung Digitale Ausgänge stehen im Auswertegerät nur dann zur Verfügung, wenn sie im Gerät konfigu- riert wurden. Zur Installation und Konfiguration der digitalen Ausgänge wenden Sie sich bitte an Ihren Service- partner. 15.2 Eigenschaften • Das Auswertegerät verfügt über 2 Ausgänge, denen verschiedene Eigenschaften zugewiesen werden können. -
Seite 60: Menüstruktur
Folgende Regeln sind jedoch festgelegt. • Ist nur ein Ausgang vorhanden, erscheint im Menü keine Auswahl für die Ausgangs Nr. • Ein Sollwertschalter hat nur eine Einstellmöglichkeit (Sollwert) • Ein Intervallschalter hat zwei Einstellmöglichkeiten (MIN und MAX) 82comfort • Bedienungsanleitung... -
Seite 61: Menütabelle
15.5 Menütabelle Die Sollwerte für die vorhandenen Ausgänge können eingestellt werden. Aktion Taste Anzeige Menü aufrufen. Menüpunkt Digital I/O auswählen Digital I/O Auswahl bestätigen. Ausgang Nr. 1 Einzustellenden Ausgang auswählen. ... - Seite 62 82comfort • Bedienungsanleitung...
-
Seite 63: Analogausgang
16 Analogausgang 16.1 Voraussetzung Die Einstellmöglichkeiten für den Analogausgang stehen im Auswertegerät nur dann zur Verfü- gung, wenn die Optionskarte A eingebaut und entsprechend eingerichtet worden NALOGAUSGANG ist. Zu Einbau und Konfiguration der Optionskarte A wenden Sie sich bitte an Ihren NALOGAUSGANG Servicepartner. -
Seite 64: Start- Und Sollwert Ändern
Eingestellten Wert jeweils mit bestätigen. Bestätigen mit Zurück mit Nach Bestätigung der letzten eingegebenen Dezimalstelle wird die Einstellung beendet und die nächste Menüebene angezeigt. Sollwert Menü durch Drücken der Menütaste verlassen. 82comfort • Bedienungsanleitung... -
Seite 65: Batteriebetrieb
17 Batteriebetrieb 17.1 Übersicht Die Spannungsversorgung des Gerätes kann durch eine Batterie oder einen Akku erfolgen. Ein nachträgliches Umrüsten von Netz- auf Batteriebetrieb ist möglich. Um bei Batteriebetrieb eine lange Betriebszeit zu erreichen, kann die Leistungsaufnahme bei Nichtbenutzung des Gerätes automatisch reduziert, oder das Gerät ganz abgeschaltet werden. Die Standbyzeit und die Ausschaltzeit für die Energiesparfunktion sind einstellbar. -
Seite 66: Unterspannung
Ist eine Unterspannung erkannt worden, wird die Hinterleuchtung zur Unterspannungsprüfung zyklisch im Abstand von ca. 15 Sekunden kurz eingeschaltet und die Meldung (Batterie) erscheint. • Bleibt die Unterspannung dauerhaft bestehen, schaltet sich das Gerät nach 10 Minuten aus. 82comfort • Bedienungsanleitung... -
Seite 67: Akkupack Laden
18 Akkupack laden 18.1 Voraussetzung Die Option A steht im Auswertegerät nur dann zur Verfügung, wenn sie eingebaut und KKUPACK eingestellt worden ist. Ein mit Akkupack ausgestattestes Gerät verfügt über einen zusätzlichen Steckverbinder. An der Gehäuserückseite befindet sich die Ladebuchse zum Anschluss des externen Ladegerätes. Zu Einbau und Konfiguration der Option A wenden Sie sich bitte an Ihren Servicepartner. -
Seite 68: Ladevorgang
Ein andauerndes Nachladen bei vollständig geladenem Akku beschleunigt den Alterungsprozess unnötig. 18.5.3 Lagerung Durch Selbstentladung verlieren die Akkus auch in unbenutztem Zustand jeden Monat ca. 10% bis 30% ihrer Kapazität. Bei längeren Lagerzeiten sollte der Akku deshalb alle drei Monate nach- geladen werden. 82comfort • Bedienungsanleitung... -
Seite 69: Eigenschaften
19 Statistikfunktion 19.1 Eigenschaften Die Statistikfunktion steht im Auswertegerät nur dann zur Verfügung, wenn sie im Gerät konfigu- riert wurde. Zur Konfiguration der Statistikfunktion wenden Sie sich bitte an Ihren Servicepartner. 19.2 Funktionsweise Fertig verpackte Produkte müssen bestimmten Füllmengenanforderungen gerecht werden. Die Statistikfunktion ermöglicht die Erfassung und Beurteilung von Produktgewichten gemäß... -
Seite 70: Probe Erfassen
Anzeige der aktuellen Werte aus dem Statistikspeicher. Anzahl der erfassten Proben. Arithmetischer Mittelwert der Probengewichte (Durchschnittsgewicht). Nach Abschluss aller Anzeigen erscheint wieder der aktuelle Gewichtswert. 82comfort • Bedienungsanleitung... -
Seite 71: Endauswertung Ausgeben
19.7 Endauswertung ausgeben ... Nach dem Erfassen des letzten Postens kann die 0018 1001.0 g Endauswertung des Statistikspeichers ausgege- 0019 1005.0 g ben werden. 0020 1002.0 g Taste lange drücken (3 Sekunden) Sollwert 1000.0 g Die eingestellten Produkteigenschaften wer- 990.0 g den ausgedruckt. -
Seite 72: Menütabelle
Eine Eingabe ist dort nur dann erforderlich, wenn die Toleranz- grenzen enger eingestellt werden sollen. Es erscheint der nächste Parameter. Bei Bedarf weitere Einstellungen vornehmen. Tara Menü verlassen und zum Normalbetrieb zurückkehren. Anzeige des Gewichtswertes. 82comfort • Bedienungsanleitung... -
Seite 73: Meldungen
20 Meldungen und Fehler 20.1 Meldungen Anzeige Fehlerursache Summieren nicht möglich Es sind bereits 10 Summenspeicher vorhanden. Ein weiterer Summenspeicher kann nicht angelegt werden. Summieren wird abgebrochen. Anzeigenüberlauf beim Summieren Beim Anzeigen der Zwischensumme ist der Summenwert größer als 999999 oder -99999. Der Wert kann nicht angezeigt werden. - Seite 74 (Dongle = Identifikationsbaustein im Klemmenkasten) Die aktuelle Donglenummer weicht von der bei der Justage erfassten und gespeicherten Donglenummer ab. Der Klemmenkasten wurde erneuert. Eine andere Wägebrücke wurde angeschlossen. Der Einsatz der Waage im eichpflichtigen Warenverkehr ist nicht zulässig. 82comfort • Bedienungsanleitung...
- Seite 75 Anzeige Fehlerursache Eichsiegel zerstört Das elektronische Eichsiegel ist zerstört. Die Waage ist nicht mehr geeicht. Der Einsatz der Waage im eichpflichtigen Warenverkehr ist nicht zulässig. Entlasten Beim Einschaltnullstellen oder beim manuellen Nullstellen ist die Last auf der Waage größer, als der zulässige Nullstellbereich.
-
Seite 76: Fehlermeldungen
Speisespannung der Messzelle zu klein (Kurzschluss). Wägezellen und Anschluss prüfen. Uhr defekt Geräteuhr (wenn vorhanden) wird beim Einschalten nicht erkannt. AD-Wandler ausgefallen AD-Wandler liefert keine Messwerte mehr. Gerät Aus- und Einschalten. Wird die Meldung erneut angezeigt, ist der AD-Wandler defekt. 82comfort • Bedienungsanleitung... - Seite 77 21 Technische Daten Gehäuse aus Chromnickelstahl 1.4301 Rostfreies Edelstahlgehäuse ca. 2,3 kg Eigengewicht 311 mm (B) x 173 mm (H) x 85 mm (T) Abmessungen Kabelaustritt je nach Aufstellungsart oben oder unten Befestigung rückseitig Tastatur Folientastatur, 24 Tasten zum Teil mehrfach belegt. Tastatur Lebensdauer >...
- Seite 78 < 100.000 d nicht eichfähig 1 kg bis 900.000 kg, frei einstellbar Wägebereich 1; 2; 5; 10; usw., Teilungswert einstellbar von 0,0001 kg bis 2000 kg gem. E09 und OIML Klasse Wägefehler > 9 d Unter-, Überlastanzeige 82comfort • Bedienungsanleitung...
-
Seite 79: Kapitel 21 Technische Daten
Justageprogramm 2 - 5 frei einstellbare Justagepunkte Justage Kurvenkorrektur Linearisierung über Eingabe des g-Wertes g-Wert Korrektur Justagepunkte neu setzen Justagekorrektur Verschieben vorhandener Justagepunkte durch Neueingabe des Gewichtswertes. Eingabe der Justagepunkte (Last und AD-Wert) manuelle Eingabe Justierbar ohne komplette Neujustage. Nullpunkt Wägeprogramm -5 % bis +15 % vom Wägebereich Einschalt-Nullstellen... - Seite 80 Anzahl der möglichen Einträge je nach Konfiguration und Speichertyp. Datenspeicher Alibispeicher (min 34.000) Sonstiges Batteriegepufferte Echtzeituhr, Batterielebensdauer ca. 15 Jahre. Elektronischer Baustein im Klemmenkasten. Dongle Automatische Erkennung der Wägebrücke durch Übertragung einer Identifikationsnummer. Ermöglicht eichfähigen Anschluss der Wäge- brücke über lösbaren Steckverbinder. 82comfort • Bedienungsanleitung...
-
Seite 81: Externes Ladegerät
Optionskarten Es kann wahlweise nur eine der folgenden Optionskarten eingebaut werden. Speichererweiterung des Alibispeichers. Alibispeicher Anzahl der möglichen Einträge je nach Konfiguration und Speichertyp. (min 36.000) Zur Anbindung an PC - Netzwerke. Netzwerkkarte Ethernet Zur Anbindung an Netzwerke in der Steuerungstechnik. Netzwerkkarte Profibus Spannungs- oder Stromausgang und Bereiche einstellbar. - Seite 82 82comfort • Bedienungsanleitung...
-
Seite 83: Konformitätserklärung Für Eichfähige Waagen
Hersteller: RHEWA-WAAGENFABRIK Manufacturer: August Freudewald GmbH &Co.KG Fabricant Postfach 10 01 29 D-40801 Mettmann Typ: 82basic Type: 82comfort Type: Bauartzulassung für EG: NMi T5646 Type-approval for EC: NMi TC7033 D’approbation pour CE: Fabriknummer: 070000 - 079999 100000 - 109999 Serial number:... -
Seite 84: Konformitätserklärung Für Nicht Eichfähige Waagen
19.02.1973 89 / 336 / EWG 03.05.1989 Angewandte Normen: EN 45501 – B3 EN 55011 Directives: EN 61000 – 6 – 3 Directives: RHEWA-WAAGENFABRIK A. Freudewald GmbH & Co.KG Unterschrift: Datum: 12.02.2007 Signature: Date: i.V. Signature: Date: 82comfort • Bedienungsanleitung...
