Produktbeschreibung
1
2
3

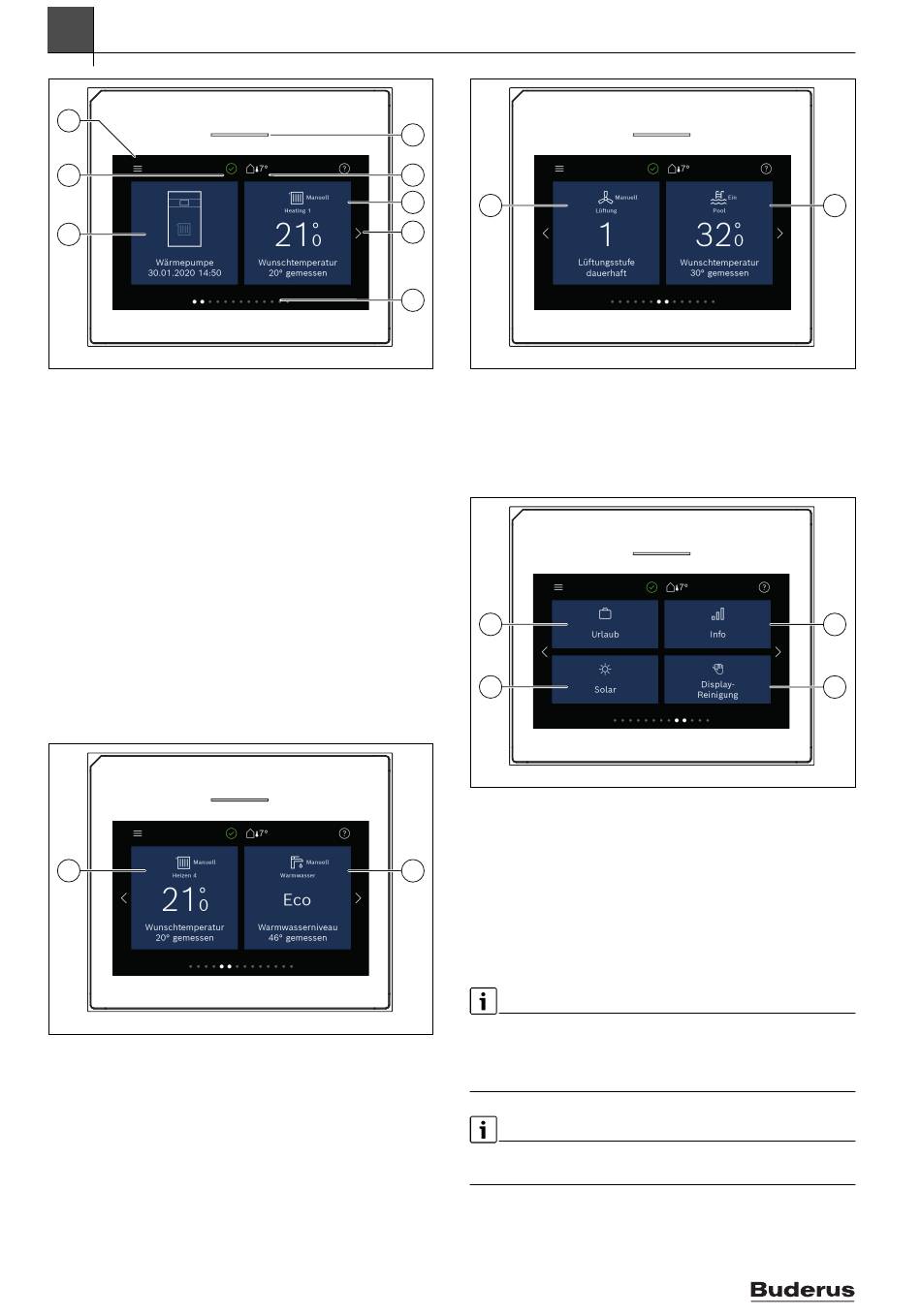

Bild 2
Bedienfeld
[1]
Taste "Menü": Öffnet die Menüs, in denen allgemeine Systemein-
stellungen vorgenommen werden können.
[2]
Status: Zeigt den Anlagenstatus. Ein grüner Haken zeigt an, dass
es in der Wärmepumpenanlage keine aktiven Alarme gibt. Ein
Warndreieck zeigt, dass mindestens ein Alarm vorliegt. Für weite-
re Informationen das Warndreieck antippen.
[3]
Anlagenübersicht: Zeigt eine grafische Übersicht des aktuellen
Wärmepumpenstatus. Das Untermenü Mehr... zeigt eine kom-
plette Statusliste der gesamten Anlage.
[4]
Statusleuchte: Normal grün. Ändert bei Störungen in der Anlage
ihre Farbe in rot oder gelb.
[5]
Außentemperatur: Zeigt die aktuelle Außentemperatur.
[6]
Heizen: Zeigt die Isttemperatur und ermöglicht den direkten Zu-
griff auf das Menü für Temperaturänderungen im Heizkreis 1.
[7]
Blätterpfeil: Antippen, um zwischen den Menüs zu wechseln,
oder mit dem Finger auf dem Display nach rechts oder links wi-
schen.
[8]
Blätterliste: Gibt an, welche Menüauswahl aktuell angezeigt
wird.
1
Bild 3
Bedienfeld
[1]
Heizkreis 2: Direkter Zugriff auf das Menü für Temperaturände-
rungen im Heizkreis 2 (Anzeige nur, wenn Heizkreis 2 installiert
ist).
[2]
Warmwasser: Direkter Zugriff auf das Menü zum Ändern des
Warmwasserbetriebs.
6
4
5
6
1
7
8
0010036437-002
Bild 4
Bedienfeld
[1]
Lüftung: Direkter Zugriff auf das Menü zum Ändern der Lüftungs-
einstellungen.
[2]
Pool: Direkter Zugriff auf die Pooltemperaturanzeige sowie auf
das Menü zum Einstellen der Pooltemperatur und zum Festlegen,
wie der Zuheizer zum Beheizen des Pools verwendet werden darf.
1
3
Bild 5
Bedienfeld
[1]
Urlaub: Direkter Zugriff auf die Einstellungen für den Urlaubsbe-
trieb.
[2]
Information: Enthält Untermenüs für Statistik, Anlagen- und
2
Energieverbrauchsdaten, Störungsprotokolle und Internetverbin-
dung.
[3]
Solar: Direkter Zugriff auf die Statusanzeige für die Solarthermie-
anlage.
[4]
Reinigung: Aktivieren der Displaysperre für 15 Sekunden, um
versehentliche Änderungen zu vermeiden.
0010036438-002
Wenn das Display aus ist, wird bei einmaligem Berühren nur die Beleuch-
tung eingeschaltet. Einstellungen sind nur möglich, wenn das Display
eingeschaltet ist. Wenn keine Menüs ausgewählt werden, schaltet das
Display automatisch ab (bei Standardeinstellung nach ca. 2 Minuten).
Einige Funktionen werden nur im Display angezeigt, wenn sie aktiviert
wurden bzw. das entsprechende Zubehör installiert ist.
In der Anlagenübersicht werden der Wärmepumpenstatus und die Anla-
gen- sowie die Umgebungstemperatur angezeigt.
