www.pulsar.pl
Abhängig von dem erforderten Grad der Versicherung des Alarmsystems an Ort der Installation soll man die
Effizienz des Netzgeräts und den Strom der Ladung des Akkus auf folgende Weise feststellen:
* Grad 1, 2 - die Zeit der Bereitschaft 12h
** der allgemeinen Verwendung –wenn das Netzgerät nicht in der Installation montiert wird, die die Anforderungen
der Alarmnorm nach EN 50131 erfüllt, beträgt die zulässige Stromeffizienz des Netzgeräts:
Summarischer Strom der Empfangsgeräte + Akku beträgt max. 2A.
Bei einer Netzstörung erfolgt eine sofortige Umschaltung auf Akkuversorgung. Das Netzteil befindet sich im
Metallgehäuse (RAL 9003) mit Platz für Akku 17Ah/12V. Das Gehäuse ist mit einen microswitch, der über eine Öffnung
der Vordertüren.
Das Netzgerät wurde in der Fabrik zu dem Betrieb in Alarmsystemen in der Stufe 1, 2
nach der Norm PN-EN 50131-6 konfiguriert.
Änderung der Netzgeräteinstellungen (Konfiguration der Jumper, Steuerung der
Ausgangsspannung usw.) kann den Verlust der Übereinstimmung mit der Alarmnorm PN-EN
50131-6 bringen.

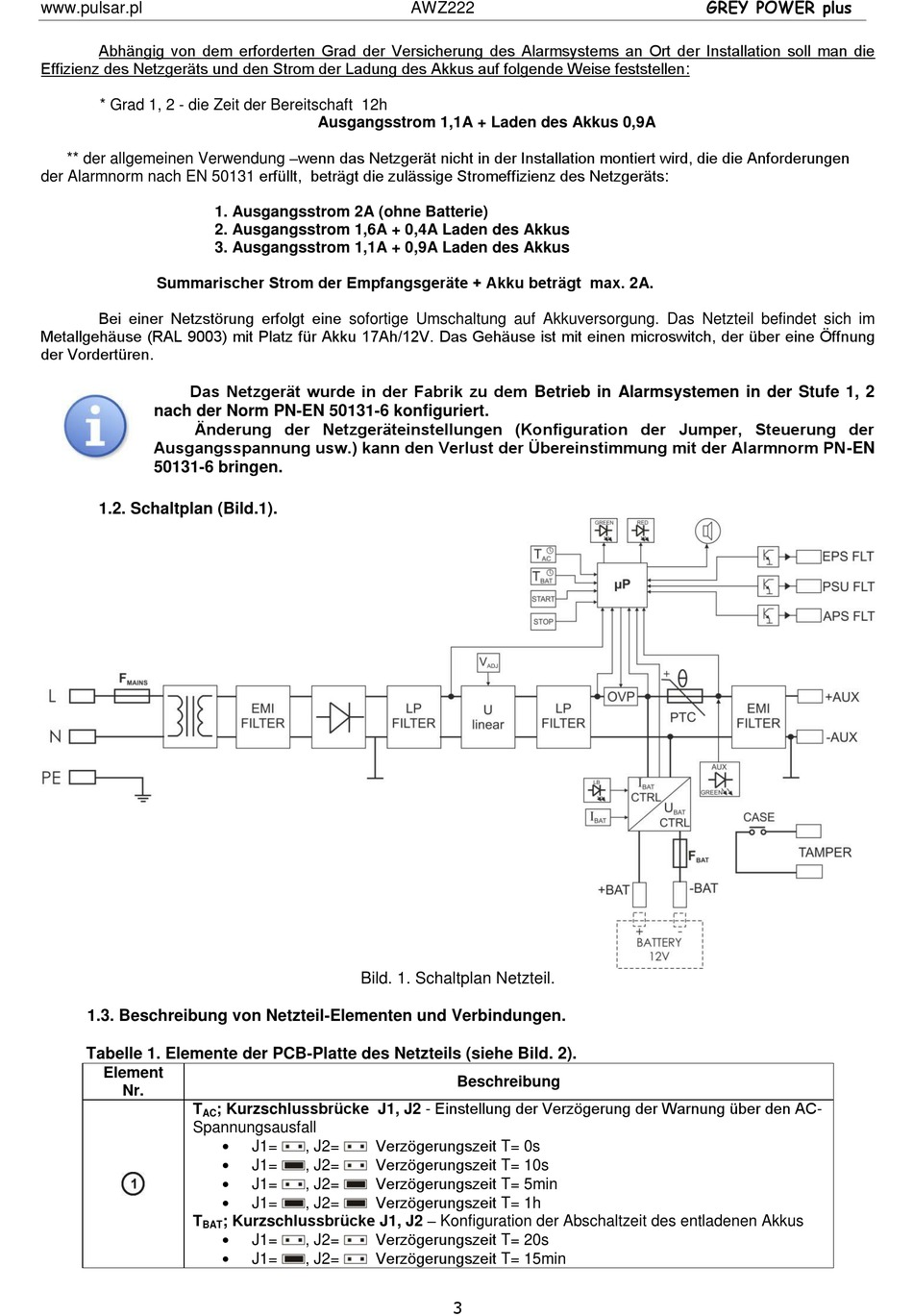

1.2. Schaltplan (Bild.1).
1.3. Beschreibung von Netzteil-Elementen und Verbindungen.
Tabelle 1. Elemente der PCB-Platte des Netzteils (siehe Bild. 2).
Element
Nr.
T
AC
Spannungsausfall
T
BAT
Ausgangsstrom 1,1A + Laden des Akkus 0,9A
1. Ausgangsstrom 2A (ohne Batterie)
2. Ausgangsstrom 1,6A + 0,4A Laden des Akkus
3. Ausgangsstrom 1,1A + 0,9A Laden des Akkus
Bild. 1. Schaltplan Netzteil.
; Kurzschlussbrücke J1, J2 - Einstellung der Verzögerung der Warnung über den AC-
Verzögerungszeit T= 0s
J1=
, J2=
Verzögerungszeit T= 10s
J1=
, J2=
Verzögerungszeit T= 5min
J1=
, J2=
Verzögerungszeit T= 1h
J1=
, J2=
; Kurzschlussbrücke J1, J2 – Konfiguration der Abschaltzeit des entladenen Akkus
Verzögerungszeit T= 20s
J1=
, J2=
Verzögerungszeit T= 15min
J1=
, J2=
AWZ222
Beschreibung
3
GREY POWER plus
