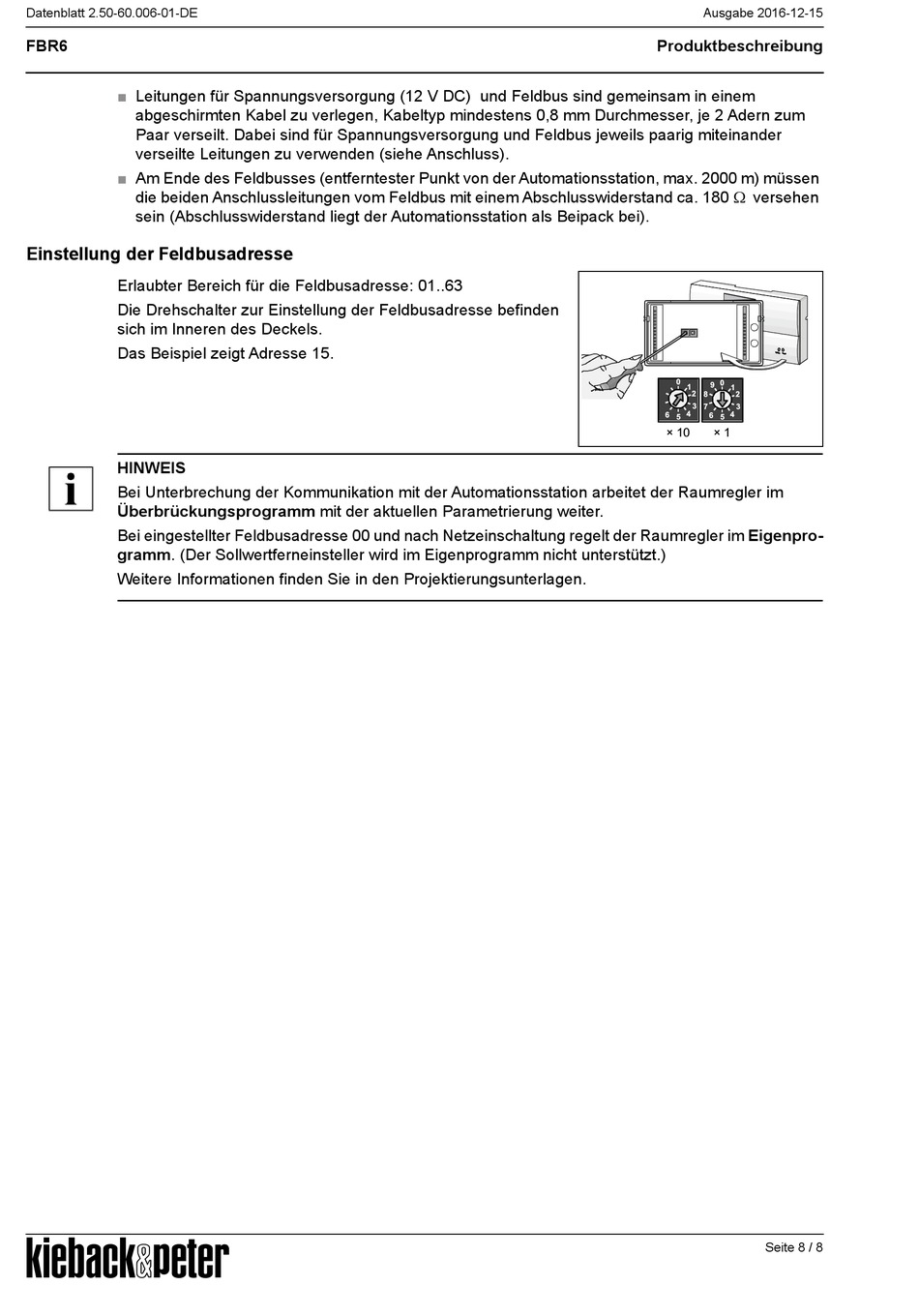

Datenblatt 2.50-60.006-01-DE
FBR6
■
Leitungen für Spannungsversorgung (12 V DC) und Feldbus sind gemeinsam in einem
abgeschirmten Kabel zu verlegen, Kabeltyp mindestens 0,8 mm Durchmesser, je 2 Adern zum
Paar verseilt. Dabei sind für Spannungsversorgung und Feldbus jeweils paarig miteinander
verseilte Leitungen zu verwenden (siehe Anschluss).
■
Am Ende des Feldbusses (entferntester Punkt von der Automationsstation, max. 2000 m) müssen
die beiden Anschlussleitungen vom Feldbus mit einem Abschlusswiderstand ca. 180 versehen
sein (Abschlusswiderstand liegt der Automationsstation als Beipack bei).
Einstellung der Feldbusadresse
Erlaubter Bereich für die Feldbusadresse: 01..63
Die Drehschalter zur Einstellung der Feldbusadresse befinden
sich im Inneren des Deckels.
Das Beispiel zeigt Adresse 15.
HINWEIS
Bei Unterbrechung der Kommunikation mit der Automationsstation arbeitet der Raumregler im
Überbrückungsprogramm mit der aktuellen Parametrierung weiter.
Bei eingestellter Feldbusadresse 00 und nach Netzeinschaltung regelt der Raumregler im Eigenpro-
gramm. (Der Sollwertferneinsteller wird im Eigenprogramm nicht unterstützt.)
Weitere Informationen finden Sie in den Projektierungsunterlagen.
A
Ausgabe 2016-12-15
Produktbeschreibung
19
1
36
18
0
0
9
1
1
2
8
2
3
7
3
4
6
4
6
5
5
× 10
× 1
Seite 8 / 8
