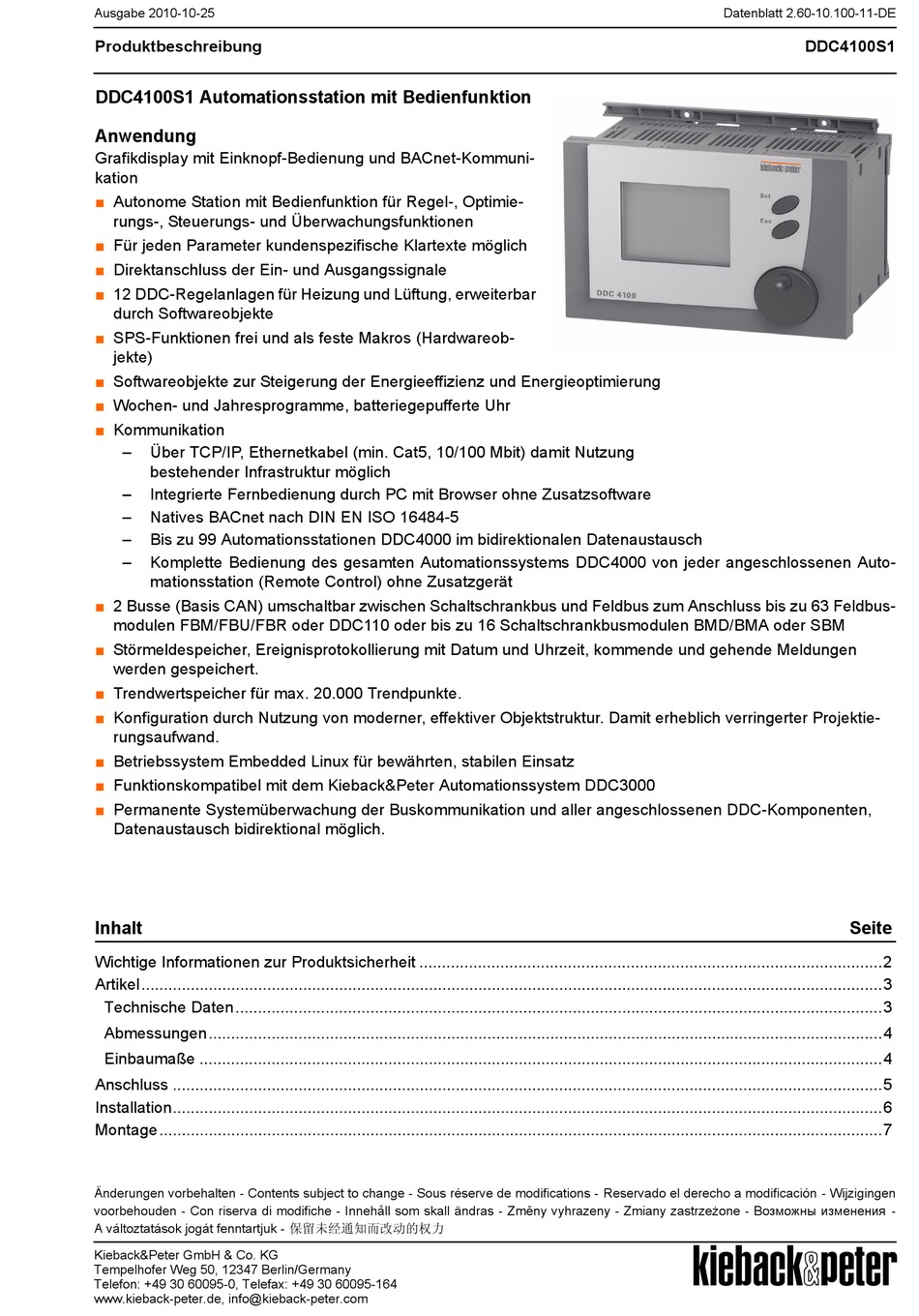

Kieback&Peter DDC4100S1 Produktbeschreibung

Ausgabe 2010-10-25
Produktbeschreibung

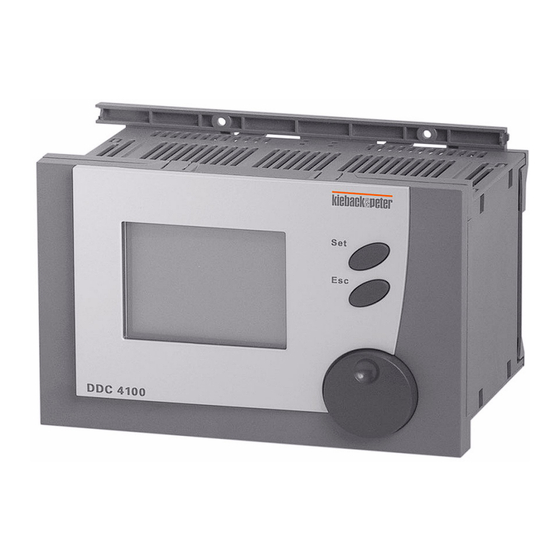

DDC4100S1 Automationsstation mit Bedienfunktion
Anwendung
Grafikdisplay mit Einknopf-Bedienung und BACnet-Kommuni-
kation
■ Autonome Station mit Bedienfunktion für Regel-, Optimie-
rungs-, Steuerungs- und Überwachungsfunktionen
■ Für jeden Parameter kundenspezifische Klartexte möglich
■ Direktanschluss der Ein- und Ausgangssignale
■ 12 DDC-Regelanlagen für Heizung und Lüftung, erweiterbar
durch Softwareobjekte
■ SPS-Funktionen frei und als feste Makros (Hardwareob-
jekte)
■ Softwareobjekte zur Steigerung der Energieeffizienz und Energieoptimierung
■ Wochen- und Jahresprogramme, batteriegepufferte Uhr
■ Kommunikation
– Über TCP/IP, Ethernetkabel (min. Cat5, 10/100 Mbit) damit Nutzung
bestehender Infrastruktur möglich
– Integrierte Fernbedienung durch PC mit Browser ohne Zusatzsoftware
– Natives BACnet nach DIN EN ISO 16484-5
– Bis zu 99 Automationsstationen DDC4000 im bidirektionalen Datenaustausch
– Komplette Bedienung des gesamten Automationssystems DDC4000 von jeder angeschlossenen Auto-
mationsstation (Remote Control) ohne Zusatzgerät
■ 2 Busse (Basis CAN) umschaltbar zwischen Schaltschrankbus und Feldbus zum Anschluss bis zu 63 Feldbus-
modulen FBM/FBU/FBR oder DDC110 oder bis zu 16 Schaltschrankbusmodulen BMD/BMA oder SBM
■ Störmeldespeicher, Ereignisprotokollierung mit Datum und Uhrzeit, kommende und gehende Meldungen
werden gespeichert.
■ Trendwertspeicher für max. 20.000 Trendpunkte.
■ Konfiguration durch Nutzung von moderner, effektiver Objektstruktur. Damit erheblich verringerter Projektie-
rungsaufwand.
■ Betriebssystem Embedded Linux für bewährten, stabilen Einsatz
■ Funktionskompatibel mit dem Kieback&Peter Automationssystem DDC3000
■ Permanente Systemüberwachung der Buskommunikation und aller angeschlossenen DDC-Komponenten,
Datenaustausch bidirektional möglich.
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
Artikel.....................................................................................................................................................................3
Technische Daten................................................................................................................................................3
Abmessungen......................................................................................................................................................4
Einbaumaße ........................................................................................................................................................4
Anschluss ..............................................................................................................................................................5
Installation..............................................................................................................................................................6
Montage.................................................................................................................................................................7
