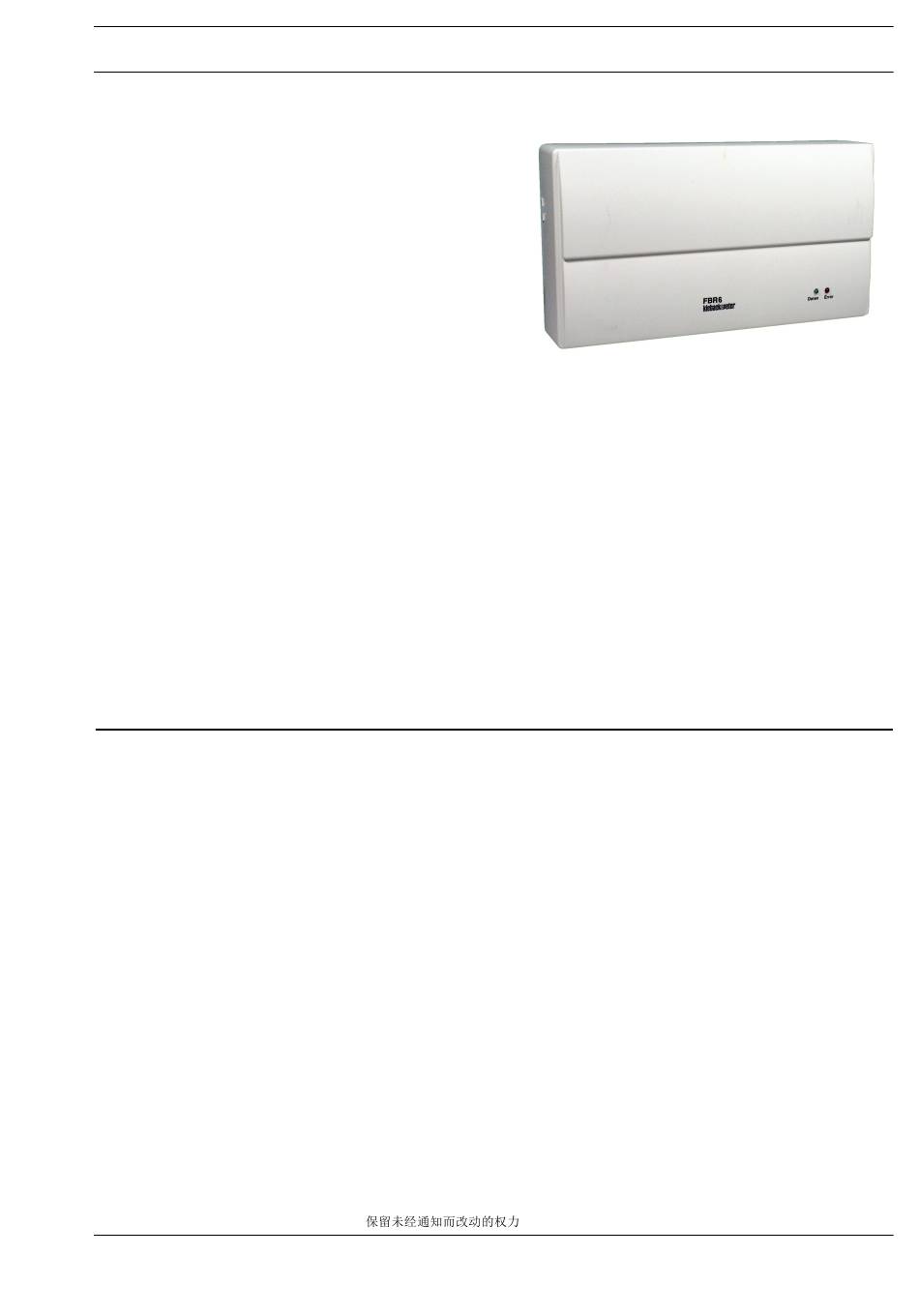

Ausgabe 2016-12-15
Produktbeschreibung

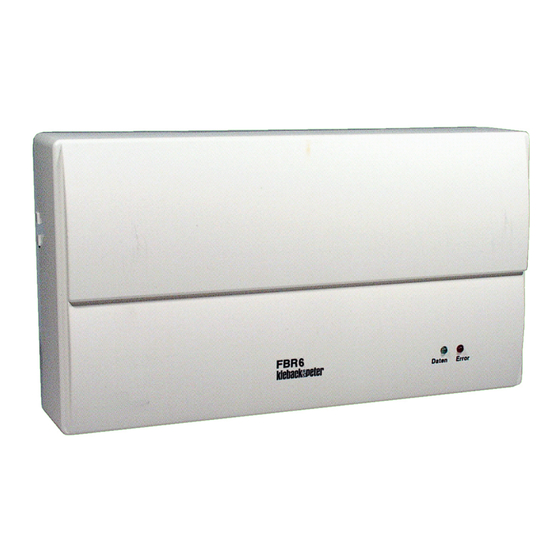

FBR6 Raumregler
Anwendung
Die FBR6 Raumregler werden innerhalb des Automations-
system DDC3000 und DDC4000 zur Raumregelung einge-
setzt.
Mit zwei Ausgängen zur Sequenzansteuerung (Heizen/
Kühlen).
Ausgänge als zwei 3-Punkt-Schaltausgänge oder als zwei
2-Punkt-Ausgänge für Pulsbetrieb parametrierbar.
Die Datenkommunikation zur Automationsstation
DDC3xxx/DDC4xxx erfolgt über den Feldbus.
Die Grundregelfunktion kann durch DDC-Softwaremenüs
erweitert werden, wie z. B. Optimieren/Aufheizen,
Grenzwert, Y-Set.
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
Artikel.....................................................................................................................................................................3
Technische Daten................................................................................................................................................3
Zubehör (nicht im Lieferumfang enthalten)..........................................................................................................3
Abmessungen......................................................................................................................................................4
Anschluss ............................................................................................................................................................4
Montage und Installation........................................................................................................................................7
Einstellung der Feldbusadresse ............................................................................................................................8
Änderungen vorbehalten - Contents subject to change - Sous réserve de modifications - Reservado el derecho a modificación - Wijzigingen
voorbehouden - Con riserva di modifiche - Innehåll som skall ändras - Zmeny vyhradené - Změny vyhrazeny - Zmiany zastrzeżone - Возможны
изменения - A változtatások jogát fenntartjuk -
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50, 12347 Berlin/Germany
Telefon: +49 30 60095-0, Telefax: +49 30 60095-164
www.kieback-peter.de, info@kieback-peter.com
Datenblatt 2.50-60.006-01-DE
FBR6
Seite
A
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kieback&Peter FBR6
Inhaltszusammenfassung für Kieback&Peter FBR6
-
Seite 1: Inhaltsverzeichnis
Ausgabe 2016-12-15 Datenblatt 2.50-60.006-01-DE Produktbeschreibung FBR6 FBR6 Raumregler Anwendung Die FBR6 Raumregler werden innerhalb des Automations- system DDC3000 und DDC4000 zur Raumregelung einge- setzt. Mit zwei Ausgängen zur Sequenzansteuerung (Heizen/ Kühlen). Ausgänge als zwei 3-Punkt-Schaltausgänge oder als zwei 2-Punkt-Ausgänge für Pulsbetrieb parametrierbar. -
Seite 2: Wichtige Informationen Zur Produktsicherheit
Wichtige Informationen zur Produktsicherheit Sicherheitshinweise Dieses Datenblatt enthält Informationen zu Montage und Inbetriebnahme des Produktes "FBR6". Jede Person, die Arbeiten an diesem Produkt durchführt, muss dieses Datenblatt gelesen und verstanden haben. Sollten Fragen auftreten, die Sie nicht mithilfe dieses Datenblattes klären können, holen Sie weitere Informationen beim Lieferanten oder Hersteller ein. -
Seite 3: Technische Daten
Ausgabe 2016-12-15 Datenblatt 2.50-60.006-01-DE Produktbeschreibung FBR6 Artikel FBR6 FeldBusRegler zur Raumregelung mit zwei 3-Punkt-Schaltausgänge oder als zwei 2-Punkt-Ausgänge für Pulsbetrieb parametrierbar. Technische Daten Nennspannung 12 V DC ± 20%; 2,8 VA oder 24 V AC/DC ± 20%; 4,0 VA Eingänge ■... -
Seite 4: Abmessungen
Datenblatt 2.50-60.006-01-DE Ausgabe 2016-12-15 FBR6 Produktbeschreibung Abmessungen 39,0 205,0 15,0 Anschluss ■ Nennspannung 12 V DC K9 bis K12 = Triac; 3-Punkt oder 2-Punkt 24 V AC 0 V AC 2x F0,8A T 12 V DC 0 V DC K6..K8... -
Seite 5: Produktbeschreibung
Ausgabe 2016-12-15 Datenblatt 2.50-60.006-01-DE Produktbeschreibung FBR6 ■ Anschluss der Automationsstation DDC3xxx/DDC4xxx bei Nennspannung 12 V DC DDC3000 FBR6 12 VDC FBR6 DDC4000 DDC4000 12 VDC ■ Nennspannung 24 V AC K9 bis K12 = Triac; 3-Punkt oder 2-Punkt 24 V AC... - Seite 6 Datenblatt 2.50-60.006-01-DE Ausgabe 2016-12-15 FBR6 Produktbeschreibung ■ Nennspannung 24 V DC K9 bis K12 = Triac; 3-Punkt oder 2-Punkt 24 V DC 0 V DC 2x F0,8A T 0 V DC K6..K8 CAN + 230 VAC CAN - 6(3)A FBR6 ■...
-
Seite 7: Montage Und Installation
Ausgabe 2016-12-15 Datenblatt 2.50-60.006-01-DE Produktbeschreibung FBR6 Montage und Installation WARNUNG Die Berührung Strom führender Teile der elektrischen Hausinstallation kann zum Tod durch Strom- schlag führen. Führen Sie die Montage/Demontage nur in einem spannungsfrei geschalteten Zustand durch. Wandmontage 01..63 3,5x 35 Unterputzmontage 01..63... -
Seite 8: Einstellung Der Feldbusadresse
Datenblatt 2.50-60.006-01-DE Ausgabe 2016-12-15 FBR6 Produktbeschreibung ■ Leitungen für Spannungsversorgung (12 V DC) und Feldbus sind gemeinsam in einem abgeschirmten Kabel zu verlegen, Kabeltyp mindestens 0,8 mm Durchmesser, je 2 Adern zum Paar verseilt. Dabei sind für Spannungsversorgung und Feldbus jeweils paarig miteinander verseilte Leitungen zu verwenden (siehe Anschluss).
