- Seite 1 Handbuch „Einführung“...
- Seite 2 Microsoft und Windows sind entweder eingetragene Marken oder Marken der Microsoft Corporation in den USA und/oder anderen Ländern. HP haftet – ausgenommen für die Verletzung des Lebens, des Körpers, der Gesundheit oder nach dem Produkthaftungsgesetz – nicht für Schäden, die fahrlässig von HP, einem gesetzlichen Vertreter oder einem Erfüllungsgehilfen verursacht wurden.
- Seite 3 Inhaltsverzeichnis 1 Sicherheitshinweise ............................1 2 Einführung ..............................2 Inhalt des Kits ................................ 2 Systemanforderungen ............................2 3 Setup ................................4 Installieren der Software und Treiber ........................4 Einrichten des Scanners ............................4 Positionieren der Kamera ............................6 Montieren der Kamera ......................... 6 Drehen der Kamera ..........................
- Seite 5 – Trennen Sie die Stromzufuhr zum Gerät, indem Sie das Netzkabel aus der Netzsteckdose ziehen. VORSICHT! Um mögliche Sicherheitsrisiken zu vermeiden, dürfen mit dem Produkt nur ein mitgeliefertes Netzteil, ein von HP bereitgestelltes Ersatznetzteil oder ein als Zubehör von HP erworbenes Netzteil verwendet werden. VORSICHT! Um eventuelle Verbrennungen oder eine Überhitzung des Geräts zu vermeiden, stellen Sie den...

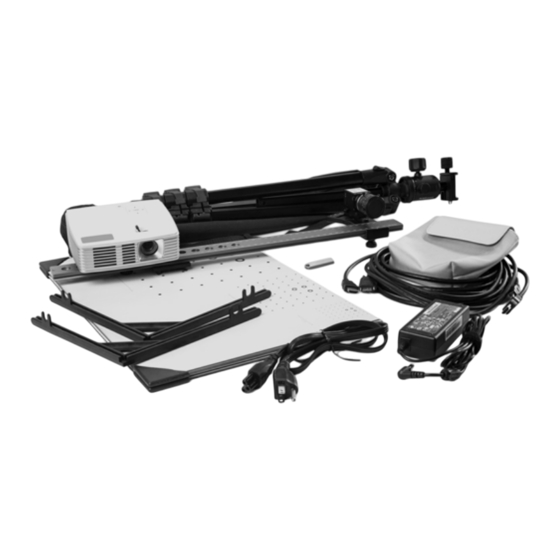

- Seite 6 Einführung Inhalt des Kits HP 3D Structured Light Scanner Pro S3 oder HP 3D Structured Light Scanner Pro S2, vormontiert ● Videoprojektor – Kamera (mit Linse) – Basisschiene mit Kameraführung – Stativ mit Tragetasche ● Kalibrierungsfläche aus Glas und 90°-Halterungen (2) ●...
- Seite 7 Empfohlen: Dual-Core Prozessor, 2 GHz ● Empfohlen: 8 GB RAM ● Empfohlen: NVIDIA- oder AMD-Grafikkarte ● Systemanforderungen...
- Seite 8 Sie müssen als Administrator angemeldet sein. Wählen Sie Vollständige Installation als Profil. Folgen Sie den Anleitungen auf dem Bildschirm. Weitere Informationen finden Sie in der Online-Anleitung für HP 3D Scan Software Pro v5. Gehen Sie zu http://www.hp.com/go/HP3DSWProV5manual. Einrichten des Scanners...
- Seite 9 Schieben Sie die Scannereinheit auf das Stativ (1) und ziehen Sie die Rändelschraube am Stativ fest, bis die Einheit sicher befestigt ist (2). Schließen Sie das im Lieferumfang enthaltene Netzkabel an das Netzteil (1) an, schließen das Netzkabel an eine Netzsteckdose (2) an und verbinden Sie dann das Netzteil mit dem Netzanschluss auf der Rückseite des Projektors (3).
- Seite 10 Schließen Sie ein Ende des im Lieferumfang enthaltenen HDMI-Kabels an den HDMI-Anschluss auf der Rückseite des Projektors und das andere Ende an einem HDMI-Anschluss Ihres Computers an. HINWEIS: Standardmäßig ist als Quelle für den Projektor „HDMI“ festgelegt. Wenn Sie jedoch innerhalb von vier Sekunden zweimal auf die Taste für die Quellenauswahl auf der Oberseite des Projektors drücken, wird als Quelle „VGA“...
- Seite 11 HINWEIS: Wenn Sie zwei Kameras verwenden (zweite Kamera separat erhältlich), montieren Sie je eine Kamera an den beiden Seiten des Projektors. Größe des zu scannenden Objekts/Bereichs Montageposition der Kamera (von der Rückseite aus betrachtet) < 110 mm Links 110 bis 350 mm Beidseitig möglich, optimalerweise jedoch links >...
- Seite 12 Um große Objekte zu scannen, sollte die Kamera rechts montiert werden, in größerer Entfernung zum ▲ Projektor. Drehen der Kamera So richten Sie die Kamera auf den Projektionsbereich aus: Lösen Sie die Rändelschraube unter der Kamera. Kapitel 3 Setup...
- Seite 13 Ungenauigkeiten führen. Für flache Objekte ist ggf. ein großer Kamerawinkel von bis zu 30° erforderlich. Durch große Kamerawinkel wird die Tiefe der Messbereichs verringert. Bei Verwendung von zwei Kameras (zweite Kamera separat erhältlich), empfiehlt HP, für beide Kameras denselben Winkel zu wählen, um optimale Ergebnisse zu erzielen. Es ist möglich, lediglich ähnliche Winkel zu verwenden.
- Seite 14 Um den Kamerafokus einzustellen, lösen Sie die Linsenschraube, die weiter vom Kameragehäuse entfernt ist (1), und drehen Sie den Einstellring, der weiter von der Kamera entfernt ist (2). Ziehen Sie die Schraube wieder fest, wenn die Blende eingestellt ist. Kapitel 3 Setup...
- Seite 15 (5), um Ihre Auswahl zu bestätigen, oder drücken Sie die Taste für die Quellenauswahl (2) innerhalb von vier Sekunden zweimal, um zwischen HDMI und VGA zu wechseln. Drücken Sie die Menütaste (7), um das Projektormenü auf Ihrem Computer zu öffnen. HP rät davon ab, die Einstellungen zu ändern. Die empfohlenen Einstellungen lauten folgendermaßen: HINWEIS: Falls Sie diese Einstellungen wiederherstellen müssen, ziehen Sie dazu das Handbuch des...
- Seite 16 Legen Sie auf der Registerkarte Monitor die Aktualisierungsrate auf 60 Hertz fest. Wählen Sie OK und dann noch einmal OK. Wenn der Projektor das Fenster für die HP 3D Scan Software anzeigt, verschieben Sie das Fenster per Drag- and-Drop auf Ihren Computermonitor.
- Seite 17 Stecken Sie das Kabelschloss in die Öffnung für die Diebstahlsicherung am Projektor und verschließen Sie das Kabelschloss anschließend mit dem Schlüssel. Anschließen einer optionalen Diebstahlsicherung...
- Seite 18 Verringern Sie das Umgebungslicht. Vermeiden Sie Leuchtstofflampen und flackerndes Licht als Lichtquellen. Informationen zu Softwarelösungen finden Sie in der Online- Anleitung für HP 3D Scan Software Pro v5. Gehen Sie zu http://www.hp.com/go/HP3DSWProV5manual. Scans weisen ein regelmäßiges Wellenmuster auf. Stellen Sie die Kamerablende so ein, dass die roten Intensitätskurven (in der Scannersoftware) nicht angeschnitten...
- Seite 19 Probleme bei der Ausrichtung oder Fusion lassen sich mithilfe der Scannersoftware beheben. Viele Probleme können durch eine Neukalibrierung des Scanners gelöst werden. Informationen zu Softwarelösungen finden Sie in der Online-Anleitung für HP 3D Scan Software Pro v5. Gehen Sie zu http://www.hp.com/go/HP3DSWProV5manual.
