1.2 ANLEITUNG ZUR WAHL DER SCHUTZEINRICHTUNG

Bei der Wahl eines Sicherheitslichtvorhangs sollten drei wesentliche Eigenschaften berücksichtigt
werden:
 Auflösung da sie eng an den Faktor gebunden ist, welcher Körperteil geschützt werden soll.
Unter Auflösung der Vorrichtung wird die Mindestgröße eines matten Objekts verstanden, durch den
mindestens einer der den Abtastbereich bildenden Strahlen mit Sicherheit verdunkelt wird.

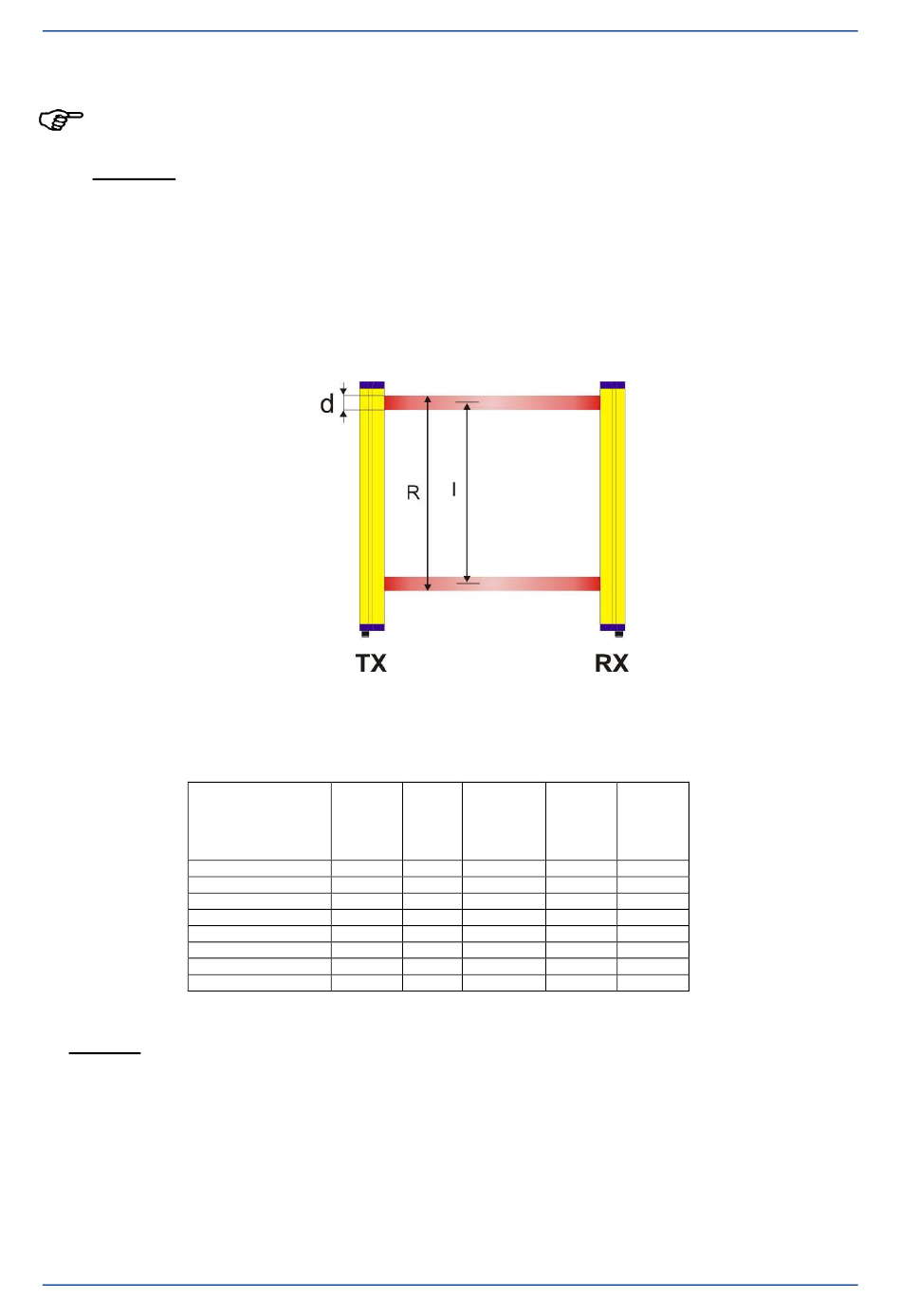

Wie aus der Abb. 1 hervorgeht, hängt die Auslösung alleine von den geometrischen Eigenschaften
der Linsen, dem Durchmesser und dem Abstand ab und wird dabei nicht von den Umgebungs- und
Betriebsbedingungen des Lichtvorhangs beeinflusst.
Der Auflösungswert lässt sich mit folgender Formel errechnen:
In der nachstehenden Tabelle werden für die Lichtvorhänge die Werte der optischen Mittellinie (I), der
Auflösung (R) und des Durchmessers der Optiken (d) angegeben.
SG2-S2-050-PP-E
SG2-S3-080-PP-E
SG2-S4-090-PP-E
SG2-S4-120-PP-E
SG4-S2-050-PP-E/X
SG4-S3-080-PP-E/X
SG4-S4-090-PP-E/X
SG4-S4-120-PP-E/X
HINWEIS: Sicherheitslichtschranken für Körperschutz mit von den Standardausführungen
abweichenden Schutzfeldhöhen und optischen Mittellinien können auf Wunsch gefertigt
werden.
Modell Mittellinie Anz. der
der Optiken
mm Optiken
(I)
500
400
300
400
500
400
300
400
R = I + d
Abb. 1
Auflösung Ø Optiken
der
mm mm
(R) (d)
(n)
2 515 15
3 415 15
4 315 15
4 415 15
2 515 15
3 415 15
4 315 15
4 415 15
3
Reich-
weite
m
0.5..50
0.5..50
0.5..50
0.5..50
0.5..50
0.5..50
0.5..50
0.5..50
