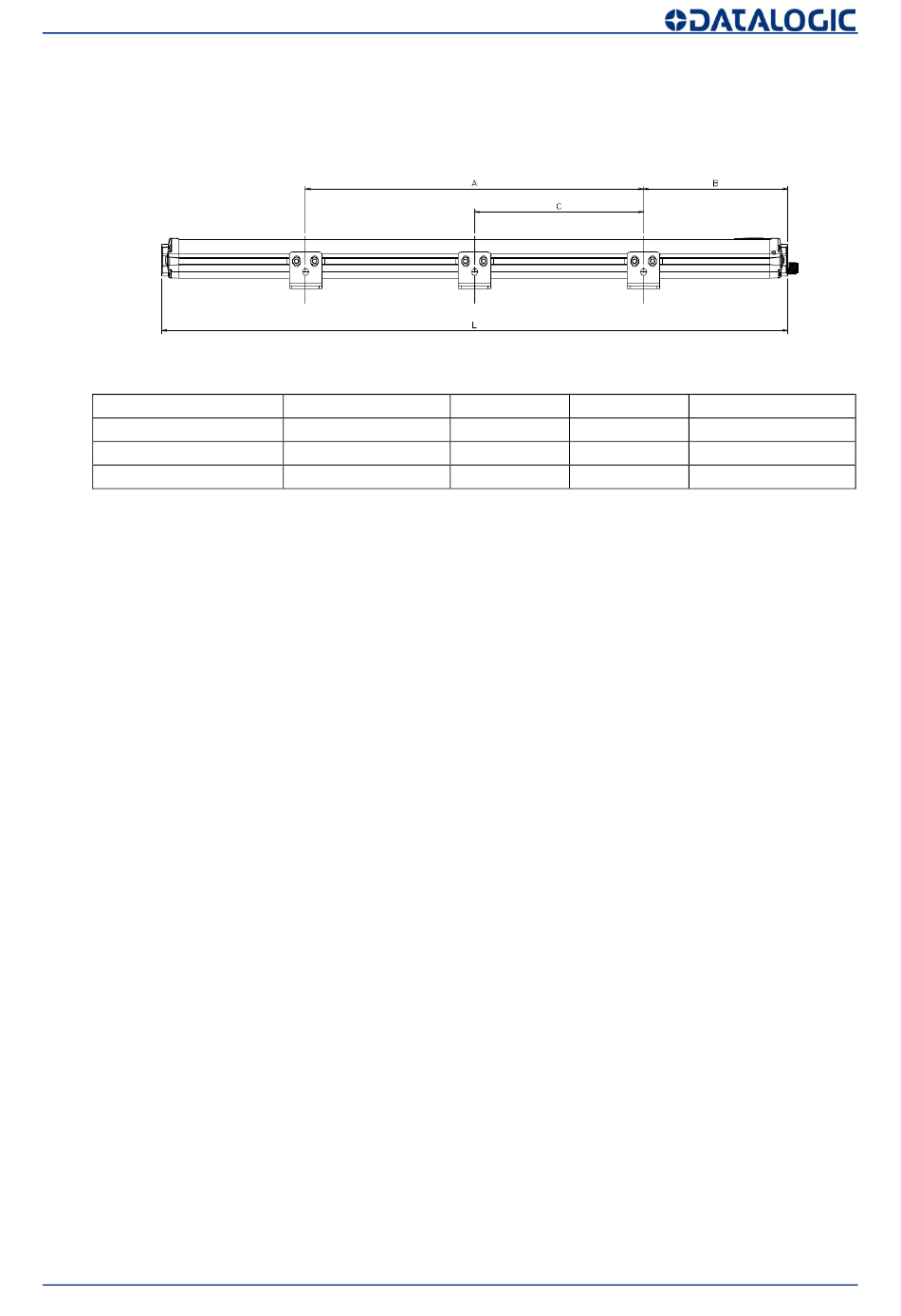

Auf der Zeichnung und in der Tabelle werden die empfohlenen Positionen für die Befestigungen in
Abhängigkeit der Länge des Lichtvorhangs angegeben.
MODELL
SGx-S2-050-PP-E
SGx-S3-080-PP-E
SGx-S4-090-PP-E
SGx-S4-120-PP-E
x = Modelle Typ2 oder Typ4
L (mm) A (mm)
653 342
953 542
1053 602
1353 942
38
B (mm) C (mm)
150 -
200 -
220 -
200 472
