LITE
IT
Fare attenzione a non invertire le polarità quando si esegue il collegamento dell'impianto alla batteria.
Infatti, in tal caso il quadro comandi non si accende e l'impianto non funziona.
Ventilatore
centrifugo
Blu
Az
Nero
N
Rosso
R
Verde
V
Bianco
B
Giallo
A
Na Arancione
Marrone
M
Controllo
elettronico
compressore
AVVERTENZA IMPORTANTE!
Controllo
elettronico
Centro
connessioni
Compressore
54

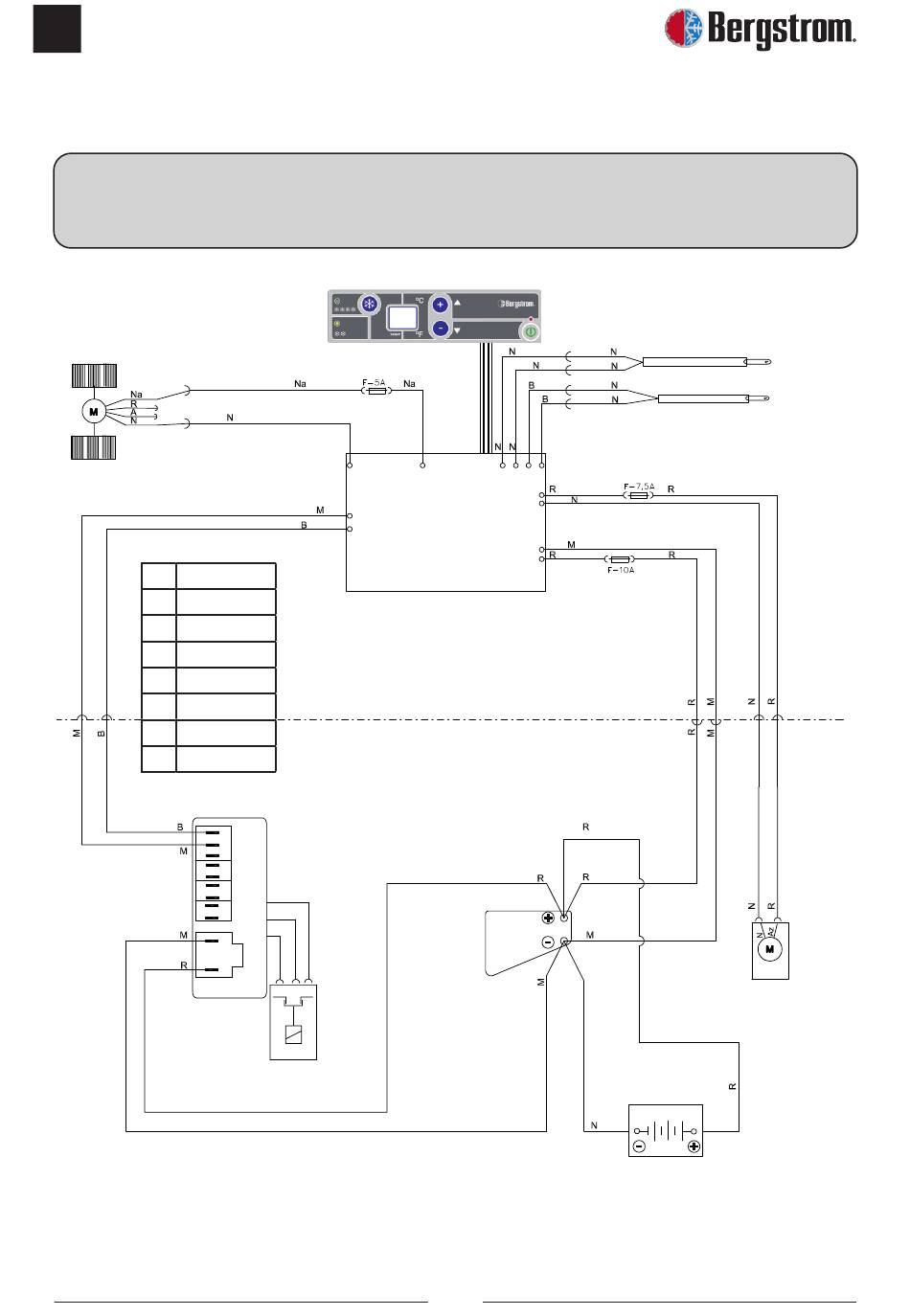

Schema elettrico
Sensore
aria ritorno
Sensore
antigelo
Ventilatore del
condensatore
Batteria /
scatola fusibili
