Bergstrom TRP LITE Diagnose Bei Ausfällen Seite 44

LITE
GE
Achtung: Die Polaritäten beim Anschluss des Geräts an die Batterie nicht invertieren. Ist dies der Fall,
schaltet sich die Bedientafel nicht ein und das Gerät funktioniert nicht.
Zentrifugalgebläse
Blau
Az
Schwarz
N
Rot
R
Grün
V
Weiss
B
Gelb
A
Na Orange
Braun
M
Kompressor
electronisches
modul
WICHTIGER HINWEIS!
Elektroniksteuerung
Schaltzentrum
Kompressor
44

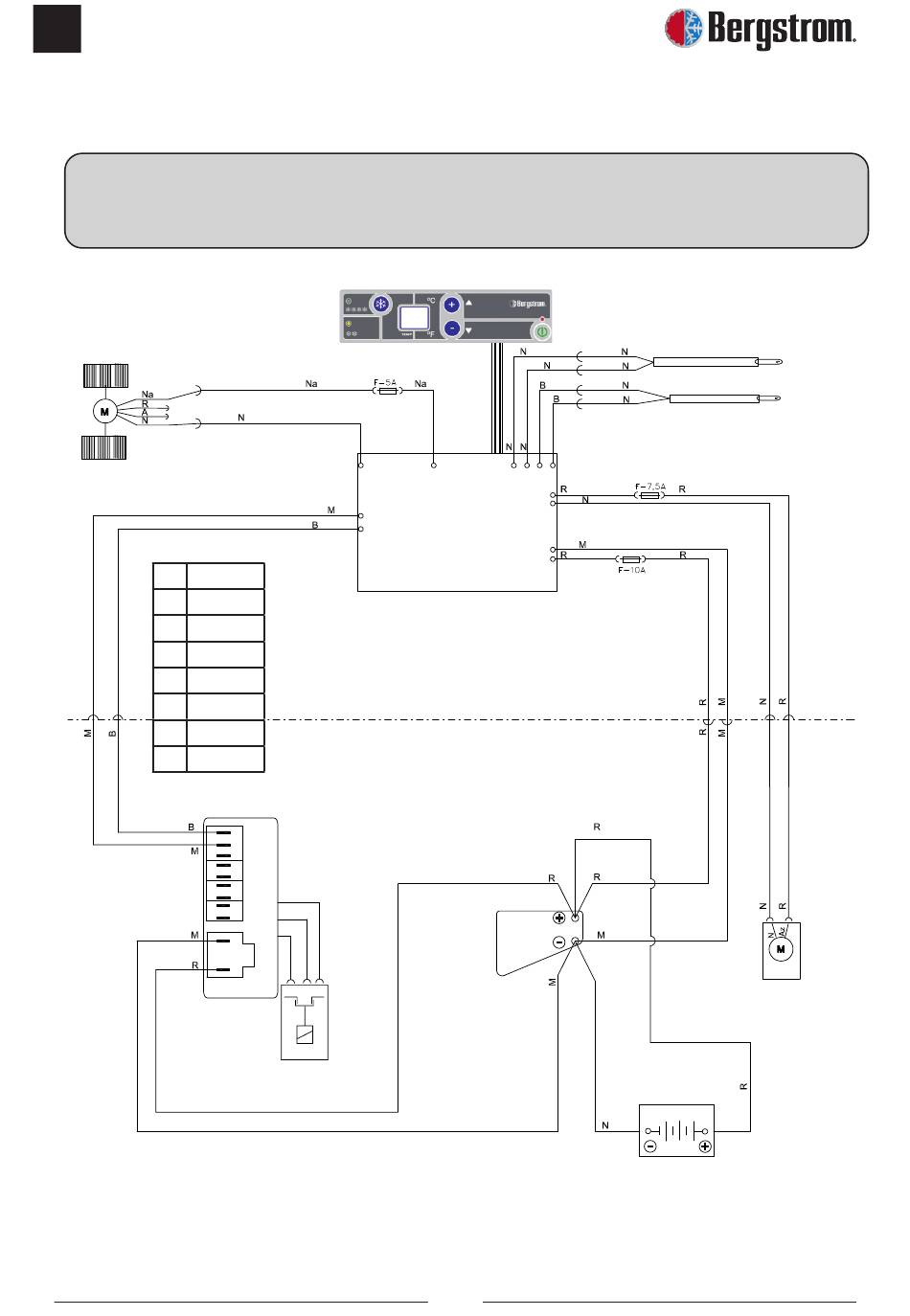

Schaltplan
Sensor
(Rückluft)
Frostschutzfühler
Kondensatorlüfter
Batterie /
Sicherungskasten
