Gültigkeit der Dokumentation
Version
Datum
Ab V1.0.0
2023-10
Alle nicht aufgeführten Versionen sind Sonderlösungen für einzelne Projekte und nicht im Detail in dieser Be-
schreibung dokumentiert. Dieses Dokument verliert automatisch mit dem Erscheinen einer neuen technischen Be-
schreibung seine Gültigkeit.
Hersteller: Wurm GmbH & Co. KG Elektronische Systeme, Morsbachtalstraße 30, D-42857 Remscheid
Weitere Hinweise finden Sie auf der Internetseite
1.4

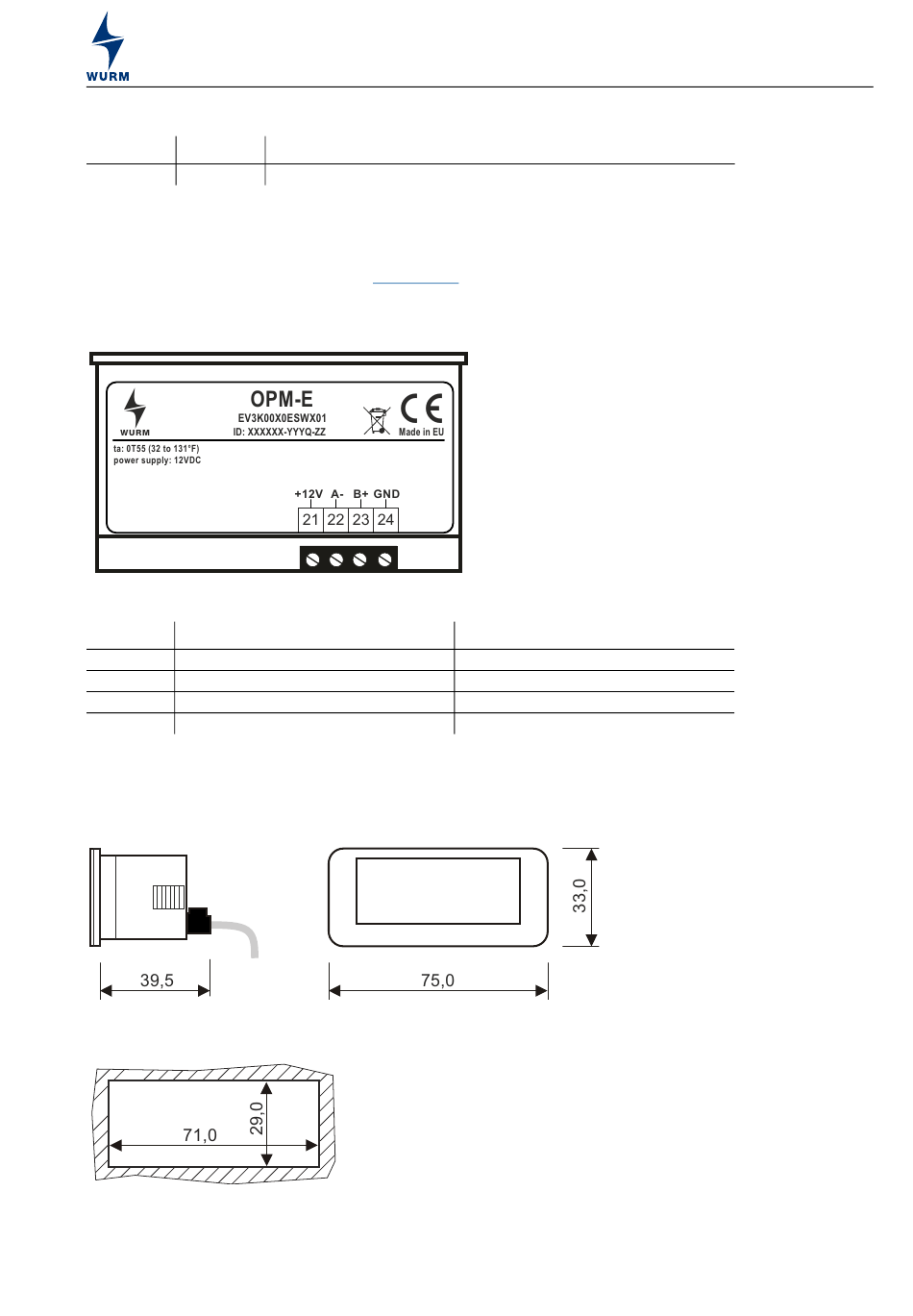

Anschlussbild
Abb. 2: Anschlussbild
Klemme
Bezeichnung
21
+12V
22
A-
23
B+
24
GND
1.5
Gerät montieren
Das Gerät wird in Kühlmöbel oder Schaltschranktüren an der Abdeckung mit den beigefügten Halte-
rungen installiert.
Abb. 3: Geräteabmessung
Abb. 4: Einbauausschnitt
OPM-E_V1.0.0_PI_2023-10_DE
Stand der Dokumentation
www.wurm.de.
Technische Änderungen vorbehalten
Bedienteil für einen Kühlstellenregler in Splitbauweise
Funktion
Spannungsversorgung 12V...24V
Datenleitung
Datenleitung
0V
OPM-E
