Konfiguration des "Datenexportdienst"
5.7 Exportmodul "ExportEpaperAPI"

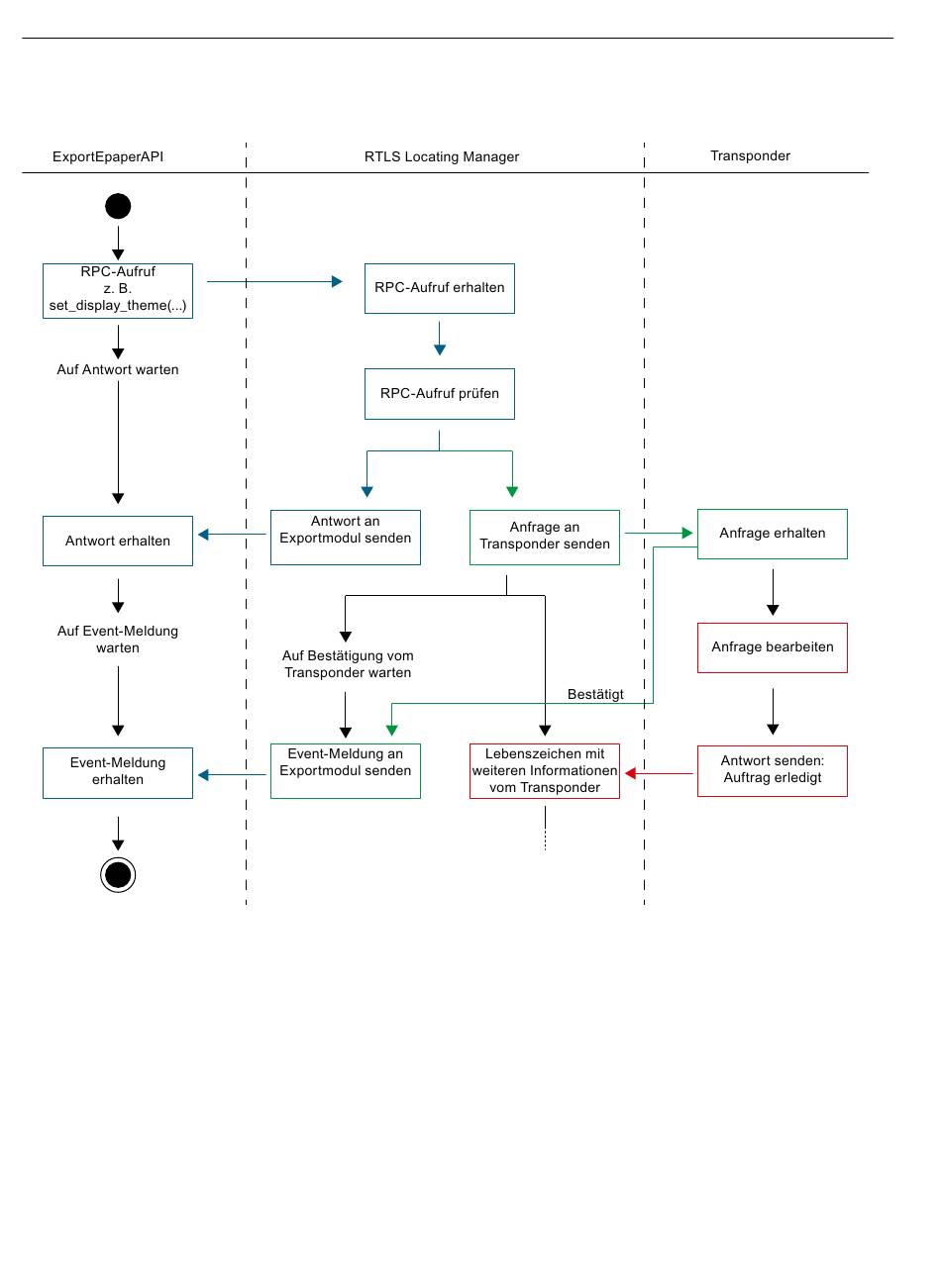

Verhalten der Programmierschnittstelle

Blau Kommunikation zwischen Programmierschnittstelle und RTLS Locating Manager
Grün Kommunikation zwischen RTLS Locating Manager und Transponder
Rot Kommunikation zwischen RTLS Locating Manager und Transponder
Alle RPC-Aufrufe (Remote Procedure Call), welche die Programmierschnittstelle empfängt,
werden sofort beantwortet. Das bedeutet, dass auf eine Quittierung des RPC-Aufrufs bis
zur kompletten Datenübertragung nicht gewartet werden muss. Die Vervollständigung
der Datenübertragung wird über eine dafür vorgesehene Event-Meldung bestätigt. Die
verschiedenen Event-Meldungen finden Sie im Kapitel "Event-Meldungen (Seite 59)".
Die positive Quittierung eines RPC-Aufrufes garantiert bzw. signalisiert nicht die erfolgreiche
Übertragung und Anzeige neuer Displayinhalte auf die Transponder. Dies kann vorkommen,
wenn die Transponder z. B. währenddessen ausgeschaltet wurden oder sich nicht in der
56
SIMATIC RTLS Datenexportdienst
Applikationshandbuch, 03/2024, C79000-G8900-C531-08
