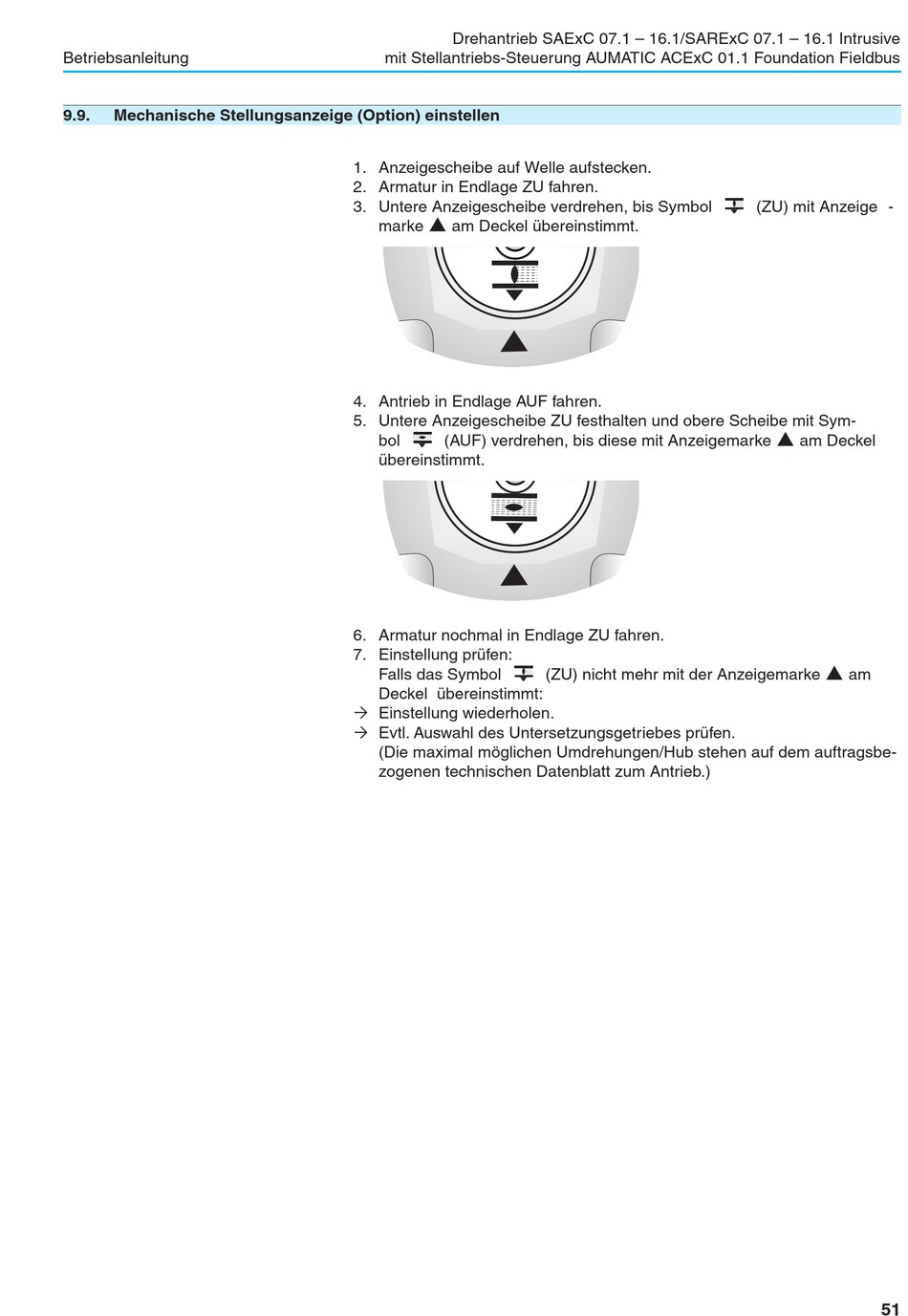

Mechanische Stellungsanzeige (Option) einstellen

Drehantrieb SAExC 07.1 – 16.1/SARExC 07.1 – 16.1 Intrusive
mit Stellantriebs-Steuerung AUMATIC ACExC 01.1 Foundation Fieldbus
1. Anzeigescheibe auf Welle aufstecken.
2. Armatur in Endlage ZU fahren.
3. Untere Anzeigescheibe verdrehen, bis Symbol
p
marke am Deckel übereinstimmt.
4. Antrieb in Endlage AUF fahren.
5. Untere Anzeigescheibe ZU festhalten und obere Scheibe mit Sym-
bol (AUF) verdrehen, bis diese mit Anzeigemarke
übereinstimmt.
6. Armatur nochmal in Endlage ZU fahren.
7. Einstellung prüfen:
Falls das Symbol
Deckel übereinstimmt:
Ò Einstellung wiederholen.
Ò Evtl. Auswahl des Untersetzungsgetriebes prüfen.
(Die maximal möglichen Umdrehungen/Hub stehen auf dem auftragsbe-
zogenen technischen Datenblatt zum Antrieb.)
(ZU) nicht mehr mit der Anzeigemarke
(ZU) mit Anzeige -
p
am Deckel
p
am
