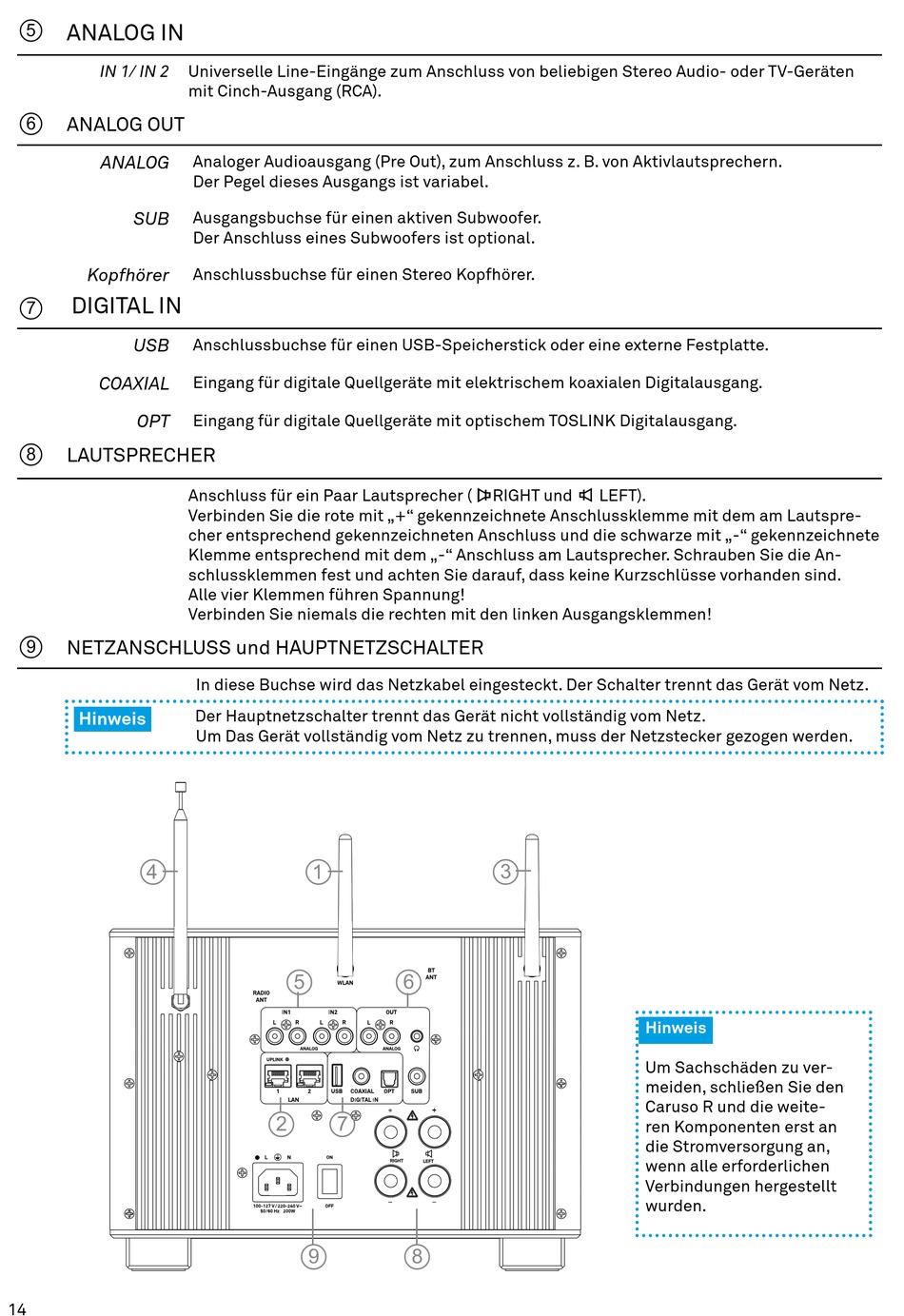

5 ANALOG IN
IN 1/ IN 2
6
ANALOG OUT
ANALOG
SUB
Kopfhörer
DIGITAL IN
7
USB
COAXIAL
OPT
8
LAUTSPRECHER
9
NETZANSCHLUSS und HAUPTNETZSCHALTER
Hinweis
4
14
Universelle Line-Eingänge zum Anschluss von beliebigen Stereo Audio- oder TV-Geräten
mit Cinch-Ausgang (RCA).
Analoger Audioausgang (Pre Out), zum Anschluss z. B. von Aktivlautsprechern.
Der Pegel dieses Ausgangs ist variabel.
Ausgangsbuchse für einen aktiven Subwoofer.
Der Anschluss eines Subwoofers ist optional.
Anschlussbuchse für einen Stereo Kopfhörer.
Anschlussbuchse für einen USB-Speicherstick oder eine externe Festplatte.
Eingang für digitale Quellgeräte mit elektrischem koaxialen Digitalausgang.
Eingang für digitale Quellgeräte mit optischem TOSLINK Digitalausgang.
Anschluss für ein Paar Lautsprecher (
Verbinden Sie die rote mit „+" gekennzeichnete Anschlussklemme mit dem am Lautspre-
cher entsprechend gekennzeichneten Anschluss und die schwarze mit „-" gekennzeichnete
Klemme entsprechend mit dem „-" Anschluss am Lautsprecher. Schrauben Sie die An-
schlussklemmen fest und achten Sie darauf, dass keine Kurzschlüsse vorhanden sind.
Alle vier Klemmen führen Spannung!
Verbinden Sie niemals die rechten mit den linken Ausgangsklemmen!
In diese Buchse wird das Netzkabel eingesteckt. Der Schalter trennt das Gerät vom Netz.
Der Hauptnetzschalter trennt das Gerät nicht vollständig vom Netz.
Um Das Gerät vollständig vom Netz zu trennen, muss der Netzstecker gezogen werden.
1
5
2
7
9
RIGHT und
3
6
8
LEFT).
Hinweis
Um Sachschäden zu ver-
meiden, schließen Sie den
Caruso R und die weite-
ren Komponenten erst an
die Stromversorgung an,
wenn alle erforderlichen
Verbindungen hergestellt
wurden.
