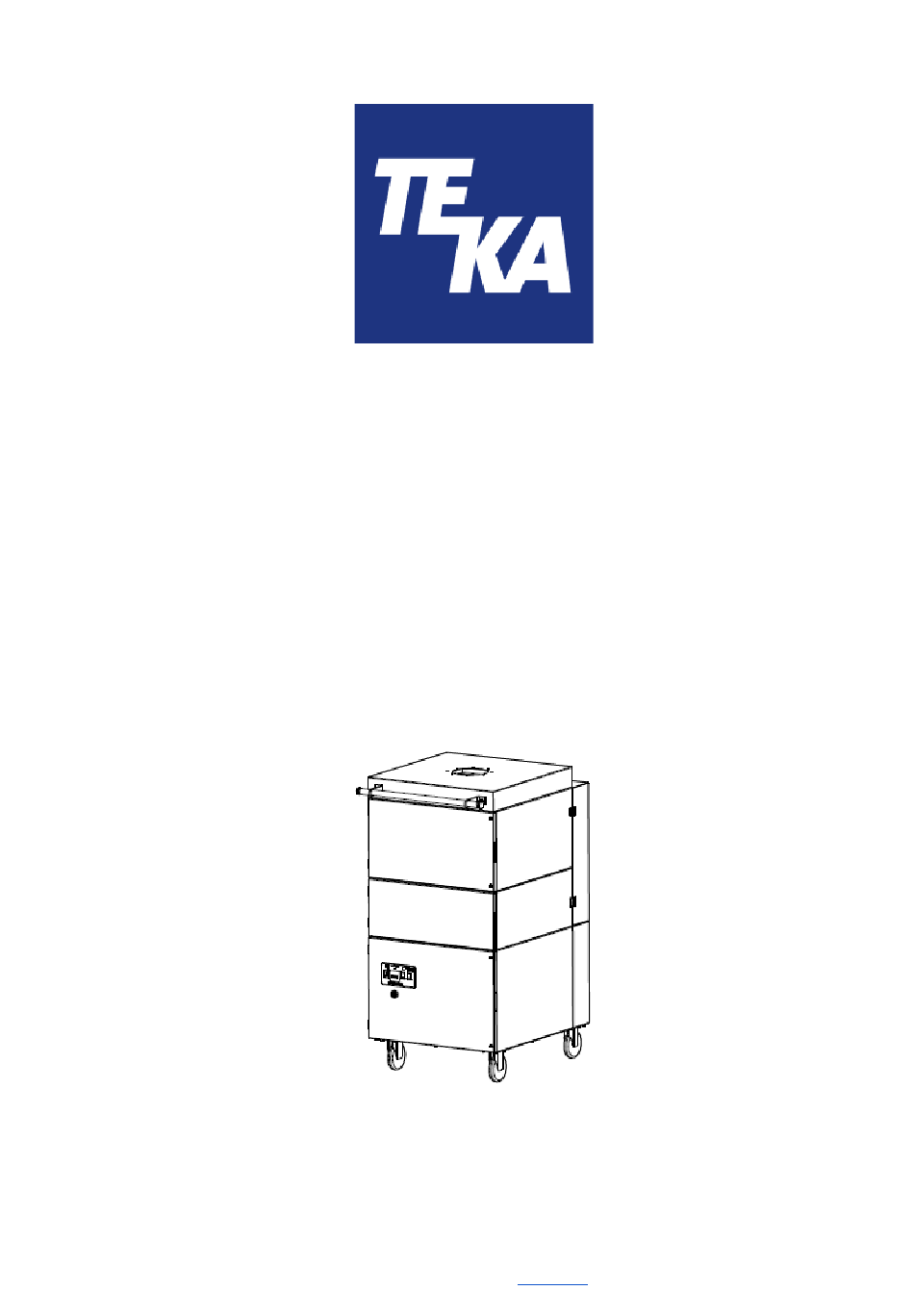

- Seite 1 Betriebsanleitung (Original) Strongmaster 1 - IFA Strongmaster 2 - IFA TEKA Absaug- und Entsorgungstechnologie GmbH, Millenkamp 9, D-48653 Coesfeld, Tel.: +49 2541-84841-0, E-Mail: info@teka.eu, www.teka.eu...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeines 2. Beschreibung der Anlage 2.1. Darstellung der Anlage 2.2. Funktionsweise der Anlage 2.3. Bestimmungsgemäße Verwendung 3. Sicherheitshinweise 3.1. Definition der Gefahrensymbole 3.2. Allgemeine Sicherheitshinweise 4. Lagerung, Transport, Montage 5. Inbetriebnahme 5.1. Anschluss eines Erfassungselements 5.2. Elektrischer Anschluss 5.3. - Seite 3 14.1. Nutzungsbedingte Wartungen 14.2. Allgemeine Wartungen 14.2.1. Sichtprüfung der Anlage 14.2.2. Funktionsprüfung der Anlage 14.2.3. Elektrische Prüfung der elektrischen Leitungen und Erdungsverbindungen BA_Strongmaster-1-und-2_IFA_220209_DE 09.02.2022...
-
Seite 4: Allgemeines
1. Allgemeines Herzlichen Glückwunsch zum Kauf des Produkts aus dem Hause TEKA. Unsere Ingenieure stellen durch kontinuierliche Weiterentwicklung sicher, dass unsere Filtersysteme dem neuesten Stand der Technik entsprechen. Trotzdem können Fehlanwendung oder Fehlverhalten zur Gefährdung Ihrer Sicherheit führen. Beachten Sie daher für einen gelungenen Einsatz der Filteranlage folgendes: Nur autorisiertes und unterwiesenes Personal darf für Transport, Bedienung, Wartung... -
Seite 5: Beschreibung Der Anlage
2. Beschreibung der Anlage 2.1. Darstellung der Anlage Aufstellungsbeispiel: Z.Nr. 13464702 Pos.1 Bedienelemente Pos.7 Ansaugstutzen (Strongmaster 1: 1x, Pos.2 Staubsammelgehäuse Strongmaster 2: 2x) Pos.3 Filtergehäuse Pos.8 Ausblasgitter Pos.4 Ventilatorgehäuse Pos.9 Netzkabel mit Netzstecker Pos.5 Schalldämmgehäuse Pos.10 Lenkrolle Pos.6 Wartungstür für Filterabreinigung Pos.11 Signalhupe BA_Strongmaster-1-und-2_IFA_220209_DE... -
Seite 6: Funktionsweise Der Anlage
2.2. Funktionsweise der Anlage Die Filteranlage dient dazu, schadstoffhaltige Luft (entsprechend der bestimmungsgemäßen Verwendung) abzusaugen und zu filtern. In der Filtersektion der Anlage wird die Luft an der Oberfläche der Filterpatronen gereinigt. Der abgeschiedene Staub wird in einem Staubsammelbehälter gesammelt. Eine automatische Filterüberwachung zeigt an, wann ein Reinigen oder Wechseln der Filter notwendig ist. -
Seite 7: Sicherheitshinweise
3. Sicherheitshinweise 3.1. Definition der Gefahrensymbole Die Anlage ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei ihrer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter entstehen. Auch sind Beeinträchtigungen der Maschine und anderer Sachwerte möglich. Wir warnen in dieser Anleitung unter Anwendung entsprechender Hinweise. -
Seite 8: Lagerung, Transport, Montage
WARNUNG Gefahr durch Stromschlag. Der Betreiber hat dafür zu sorgen, dass elektrische Anlagen und Betriebsmittel nur von einer Elektrofachkraft oder unter Leitung und Aufsicht einer Elektrofachkraft errichtet, geändert und in Stand gehalten werden. Arbeiten Sie nicht an Bauteilen, wenn Sie nicht sicher sind, dass diese spannungsfrei sind. -
Seite 9: Inbetriebnahme
5. Inbetriebnahme WARNUNG Gefahren durch fehlerhaften Zustand der Anlage. Stellen Sie vor dem Betrieb der Anlage sicher, dass die in diesem Kapitel beschriebenen Inbetriebnahmen fertiggestellt sind. Vor dem Anschalten müssen alle Türen der Anlage geschlossen und alle erforderlichen Anschlüsse angebracht sein. Betreiben Sie die Anlage nicht, wenn Teile der Anlage fehlerhaft, nicht vorhanden oder beschädigt sind. -
Seite 10: Elektrischer Anschluss
5.2. Elektrischer Anschluss HINWEIS Möglicher Materialschaden durch falsche Anschlussspannung. Achten Sie beim Anschluss auf korrekte Spannungsversorgung. Beachten Sie die Angaben auf dem Typenschild. ● Verbinden Sie das Netzkabel (siehe Kapitel 2.1) mit dem Stromnetz. ● Beim ersten Anschalten ist darauf zu achten, ob das Ventilator-Flügelrad in der erforderlichen Richtung dreht. -
Seite 11: Bedienung Der Anlage
6. Bedienung der Anlage 6.1. Beschreibung der Bedienelemente Bedienelemente für die Anlagensteuerung Darstellung Benennung Beschreibung / Funktion AN-AUS-Schalter Mit diesem Schalter wird die Anlage ein- und ausgeschaltet. Im ausgeschalteten Zustand ist die Anlage nicht stromlos geschaltet. Bedienelemente für Status- und Fehlermeldungen Darstellung Benennung Beschreibung / Funktion... -
Seite 12: Wartung
7. Wartung Der Betreiber ist entsprechend den nationalen Vorschriften zu Wiederholungs- und Funktionsprüfungen verpflichtet. Sofern nicht anderweitig durch nationale Verordnungen festgelegt, empfehlen wir regelmäßige Sicht- und Funktionsprüfungen der Anlage, wie im Kapitel “Wartungsintervalle“ aufgeführt. Das Kapitel “Wartungsintervalle” finden Sie am Ende dieses Dokuments. Dort sind auch die allgemeinen Wartungen (Sichtprüfung etc.) erläutert. -
Seite 13: Wartungszustand Herstellen
7.1. Wartungszustand herstellen ● Schalten Sie die Anlage aus. Danach ist der Netzstecker zu ziehen. Sichern Sie die Anlage während der Zeit der Wartung gegen unbefugtes Wiedereinschalten. ● Nach Abschluss aller Wartungsarbeiten kann die Anlage wieder mit dem Stromnetz verbunden werden. -
Seite 14: Wechsel Der Filterpatronen
● Halten Sie die Druckluftpistole ins Innere der Filterpatrone. Blasen Sie mit der Druckluftpistole gleichmäßig in die Falten der Filterpatrone. Reinigen Sie mindestens 5 Minuten ab. ● Schließen Sie die hintere Wartungstür des Filtergehäuses. ● Wenn Sie als Erfassungselement einen Absaugarm nutzen, dann öffnen Sie die Drosselklappe an deren Absaughaube. - Seite 15 Den Entsorgungs-Beutel vorsichtig verschließen (z.B. mit Kabelbinder), und mit der verunreinigten Filterpatrone in einen geeigneten Behälter ordnungsgemäß und nach den Vorschriften lagern bzw. entsorgen. ● Die neue Filterpatrone mit dem Patronenhalter einhängen. Verwenden TEKA Ersatzfilter. Ansonsten ist die korrekte Funktionsweise der Anlage nicht gewährleistet. ●...
-
Seite 16: Entleerung Des Staubsammelbehälters
Warten Sie nach Abreinigung der Filterpatronen noch etwa 5 Minuten, bevor Sie die Wartungstür öffnen. Stellen Sie bereits vor dem Entleeren des Staubsammelbehälters ein geeignetes Behältnis bereit (z.B. PE-Beutel). Beutel sind optional bei TEKA erhältlich, siehe Ersatzteilliste. Wir empfehlen, sich frühzeitig mit PE-Beuteln zu bevorraten. ●... -
Seite 17: Precoatieren Neuer Filterpatronen
Antistatische Arbeitsschuhe! ● Stellen Sie genügend Filterhilfsmittel bereit. Wir empfehlen 10 gramm pro Quadratmeter Filterfläche zu verwenden. Filterhilfsmittel ist bei TEKA erhältlich (siehe Ersatzteilliste). ● Wählen Sie die Erfassungsstelle in der Saugleitung, welche den Filterpatronen am nächsten ist. Als Erfassungsstelle kann z.B. auch eine Revisionsklappe genutzt werden. -
Seite 18: Fehlerbehebung Bzw. Fehlerdiagnose
Eine Wieder-Inbetriebnahme des Gerätes darf nur erfolgen, wenn sichergestellt ist, dass die Filteranlage funktional dem ursprünglichen Zustand entspricht. Reparaturen dürfen nur durch TEKA-Mitarbeiter erfolgen, oder nach Rücksprache mit der TEKA-GmbH durch vom Betreiber authorisiertes Personal. Beachten Sie bei allen Reparaturen die Hinweise der Kapitel „Sicherheitshinweise“ und „Wartung“. Bei... -
Seite 19: Ersatzteilliste
Ausblasseite verengt. Prüfen und ggf. beheben. Mögliche Verwendung von Drosselklappen einstellen. Drosselklappen in der Saugrohrleitung. Anlage ist sehr laut. Der Motor dreht in falscher Das Drehfeld der Drehrichtung. Netz-Anschlußstelle ist zu ändern. Die Filteranlage ist undicht. Anlage auf Undichtigkeiten prüfen. 10. -
Seite 20: Technische Daten
11. Technische Daten Variante Strongmaster 1 IFA Strongmaster 2 IFA Anschlussspannung 230 / 400 / 500 Frequenz Stromart 1 / 3 / 3 Motorleistung Luftvolumenstrom max. m³/h 1860 2500 Luftvolumenstrom m³/h 1210 2220 (möglicher Betriebspunkt) Luftvolumenstrom min. m³/h 1160 Unterdruck max. 2900 2800 Schutzart... -
Seite 21: Eg-Konformitätserklärung Nach Anhang Ii 1 A (2006/42/Eg)
Diese Erklärung verliert ihre Gültigkeit, falls an der Maschine eine nicht mit dem Hersteller in schriftlicher Form abgestimmte Änderung vorgenommen wird. Bevollmächtigter für die Technische Dokumentation: TEKA Absaug- und Entsorgungstechnologie GmbH, Millenkamp 9, D-48653 Coesfeld (Jürgen Kemper, Geschäftsführer) Coesfeld, den 3. Januar 2017 BA_Strongmaster-1-und-2_IFA_220209_DE 09.02.2022... -
Seite 22: Einweisungsprotokoll
13. Einweisungsprotokoll Anlagen-Bezeichnung: Strongmaster 1 - IFA / Strongmaster 2 - IFA (Dieser Vordruck kann vom Betreiber zur Dokumentation der Einweisung seiner Mitarbeiter genutzt werden. Einweisungen dürfen nur von autorisiertem Personal durchgeführt werden. Beachten Sie hierzu die Hinweise im Kapitel „Sicherheitshinweise“.) Mit seiner Unterschrift bestätigt der Mitarbeiter, dass er in folgenden Punkten unterwiesen wurde: Einweisung erledigt... -
Seite 23: Wartungsintervalle
Wartungsarbeiten sind immer mit Hilfe eines Protokoll zu dokumentieren. Die Vorgehensweise dieser Wartungsmaßnahmen sind in Kapitel „Wartung“ beschrieben. Wartungsintervall Wartungsmaßnahme Kapitel von TEKA empfohlen vom Betreiber festgelegt Die Reinigung der Filterpatronen erfolgt automatisch durch die Abreinigung der Filterpatronen Filteranlage, und unterliegt daher keinem Wartungsintervall. -
Seite 24: Sichtprüfung Der Anlage
14.2.1. Sichtprüfung der Anlage Sichtprüfung: Feststellung, dass keine sichtbaren sicherheitsrelevanten Mängel vorliegen. WARNUNG Gefahr durch betriebsbereiten Zustand der Anlage. Befolgen Sie die Vorgehensweise wie im Kapitel “Wartungszustand herstellen” beschrieben. Im Zuge der Sichtprüfung sind folgende Schritte auszuführen: ● Prüfen, ob alle benötigten Rohrleitungsteile, Kabelverbindungen, sowie Schläuche an der Filteranlage angeschlossen sind. -
Seite 25: Elektrische Prüfung Der Elektrischen Leitungen Und Erdungsverbindungen
14.2.3. Elektrische Prüfung der elektrischen Leitungen und Erdungsverbindungen WARNUNG Gefahr durch Stromschlag. Der Betreiber hat dafür zu sorgen, dass alle Arbeiten an elektrischen Bauteilen nur von einer Elektrofachkraft oder unter Leitung und Aufsicht einer Elektrofachkraft ausgeführt werden. Die Anlage unterliegt der regelmäßigen elektrischen Prüfung und Wartung durch den Betreiber der Anlage, und sind für jedes Land durch nationale Normen festgelegt.
