LED
Steuerung
6x Blinken
Bank Switching Auswahl (3 Positionen):
» Pos 1: AP Modus
» Pos 2: Sport-Modus
» Pos 3: Individueller Modus
7x Blinken
Einklappbare Beine (2 Positionen)
8x Blinken
Kardansteurung (2 Positionen)
Es ist möglich, den Lernprozess nach dem Lernen von Kanal 6 durch
mindestens 8 Sekunden langes Warten zu beenden. Wenn Sie einen
6-Kanal-Sender verwenden, schließt eine Zeitabschaltungsfunktion
(8 Sekunden) automatisch das Lernen ab.

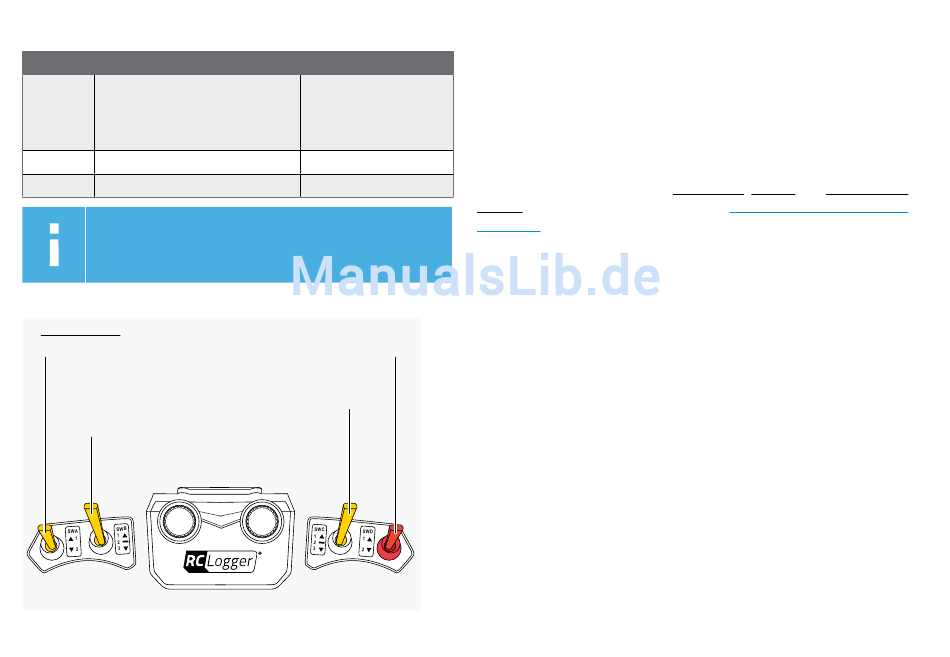

27.5.2 88014RC & 89102RC Zuordnung Hilfsschalter
89102RC / Sender
Einklappbare Beine (K 7)
(1: Nach unten, 2: Hoch)
oder Kardan-Steuerung (K 8)
(x- und y-Achse)
Flug-Modus (K 5)
(1: GPS, 2: Altitude, 3: Basic)
VRA
Bild 9
Kanal
K 6
K 7
K 8
R.T.H. (K 5)
(1: Aus, 2: Ein)
Bank Switching (K 6)
(1: AP-Modus,
2: Sport-Modus,
3: Benutzerdefiniert)
VRB
27.5.3 Zuordnung eines Schalters für R.T.H.
> 88014RC RtF: Dieser Schritt braucht nicht ausgeführt werden.
> Sie müssen R.T.H. einen 2-Wege-Kippschalter zuordnen. Ordnen Sie diesem Schalter
keine anderen Funktionen zu.
27.5.3.1 So funktioniert es
Kanal 5 (K 5) wird den Flugmodi zugeordnet und jeder Flugmodus wird durch einen
speziellen Kanalversatzwert ausgelöst: GPS (-100 %), Höhe (0), und Grundeinstellung
(+100 %). R.T.H. überschreibt die Flugmodi (siehe
auf Seite
31) durch Hinzufügen eines (+/-) 30 % Kanalversatzes zu Kanal 5, womit
R.T.H. ausgelöst wird.
[ Bild 10 ] illustriert die gegebene Erklärung, wobei A die Kanal-5-Einstellungen bei
normalem Flug zeigt (GPS-Modus aktiviert) und B die Kanaleinstellungen, wenn R.T.H.
ausgelöst ist.
27.5.3.2 Programmieren von R.T.H.
Unabhängig vom Sendermodell das Sie verwenden, ist das Prinzip, das R.T.H. zugrunde
liegt, immer dasselbe. Programmieren Sie R.T.H. folgendermaßen:
1. Ordnen Sie einen Hilfs-2-Positions-Kippschalter Kanal 5 zu.
2. Stellen Sie einen Versatz ein, der groß genug ist, damit der Kanalversatz (+/-) 30 %
nachdem R.T.H. ausgelöst wurde. Für das Überschreiben der GPS- und Höhenmodi
stellen Sie einen positiven Versatz ein, und einen negativen Versatz zum Überschreiben
des Flug-Grundmodus.
3. Prüfen Sie nun Ihre Einstellungen. Schalten Sie den 2-Positions-Kippschalter (R.T.H.
Schalter) in seine Ausgangsposition (Position 0 bzw. 1). Schalten Sie den Kanal-5-
Schalter (Flugmodi) durch alle Positionen und prüfen Sie den jeweils erforderlichen
Versatz: GPS (-100 %), Höhe (0) und Grundeinstellung (+100%).
4. Schalten Sie den R.T.H.-Schalter in Position 1 bzw. 2. Prüfen Sie die erforderlichen
Kanalversätze: (+/-) 30 % für Kanal 5 und R.T.H.
'27.5.3.2 Programmieren von R.T.H.'
Kalibrierung | 31
