Lernen des Kanals
Kalibrieren
Bild 8

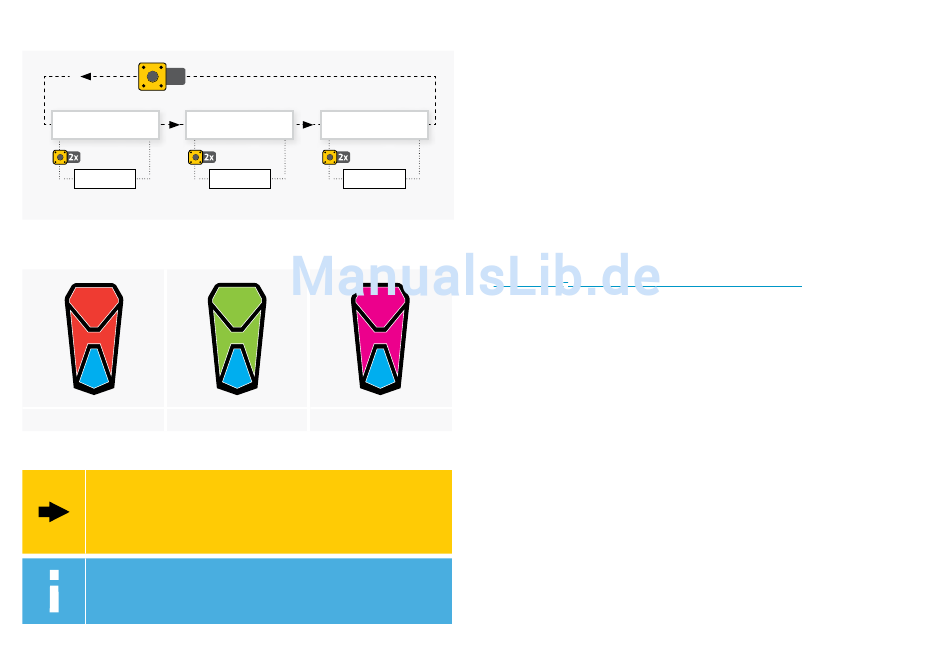

27.3.2 Farben der vorderen LED während des Kalibrierens
Lernen des Kanals
27.4 Verbinden von Sender und Empfänger
88014RC RtF: Empfänger und Sender wurden während
der Produktion verbunden. Fahren Sie mit dem Lernen
der Kanäle fort. Wenn eine erneute Verbindung notwendig
werden sollte, folgen Sie den dargestellten Schritten.
88014RC RtF: Beachten Sie die Gebrauchsanweisungen
des Senders und des Empfängers (89102RC) für mehr
Informationen über die Verbindung und das Lernverfahren.
Gyro
Kompass
Kalibrieren
Kalibrieren
Gyro
Kompass
> Verwenden Sie Ihren eigenen 2,4 GHz Sender zur Steuerung des »NovaX 350; bedienen
Sie ihn über PPM.
> Führen Sie bitte die Konfiguration des »NovaX 350 gemäß der Beschreibung in diesem
Kapitel durch. Das Lernen der Kanäle ist von entscheidender Bedeutung, da der »NovaX
350 andernfalls ihr Sendegerät nicht erkennt.
> Wenn Sie Ihren Computer-Sender benutzen, programmieren Sie sie ohne Mixer im
Standardprogramm.
> Grundsätzlich können Sie die Bedienelemente nach Ihren eigenen Wünschen konfigurieren.
Allerdings wird empfohlen, dass sich Anfänger an den gegebenen Beispielen orientieren.
> Werksseitig ist der »NovaX 350 auf MODUS 2 konfiguriert.
> Wenn Ihr Sender keine 3-Wege-Kippschalter beinhaltet, beachten Sie die Abhilfe, die in
'27.5.4 Futaba
Sender ohne 3-Wege-Kippschalter' auf Seite 32
®
Die folgenden Abschnitte führen Sie durch den Installations- und Einstellungsprozess.
Überspringen Sie keine Abschnitte, da diese unabhängig voneinander sind.
27.4.1 Vorbereitung des Senders (Tx)
1. Stellen Sie sicher, dass alle Mischungen deaktiviert, die Gaskurven linear, die
Trimmungen zentriert und dass alle Wege auf den Maximalbereich eingestellt sind.
2. Stellen Sie den Gashebel in die Null-Position (88014RC RtF: Stellen Sie sicher, dass
der Gashebel sich in seiner mittleren Position befindet; die Hebel sind federbelastet
und in der Grundstellung zentriert).
3. Stellen Sie alle Schalter in ihre Ausgangspositionen (0 bzw. 1).
4. Verbinden Sie den PPM-Empfänger mit dem PPM_IN (PCB-5) und mit dem
TELEMETRY (PCB-4) Port an der Vorderseite der Stromplatine.
erklärt wird.
Kalibrierung | 29
