MYPV AC-THOR Anleitung Seite 3

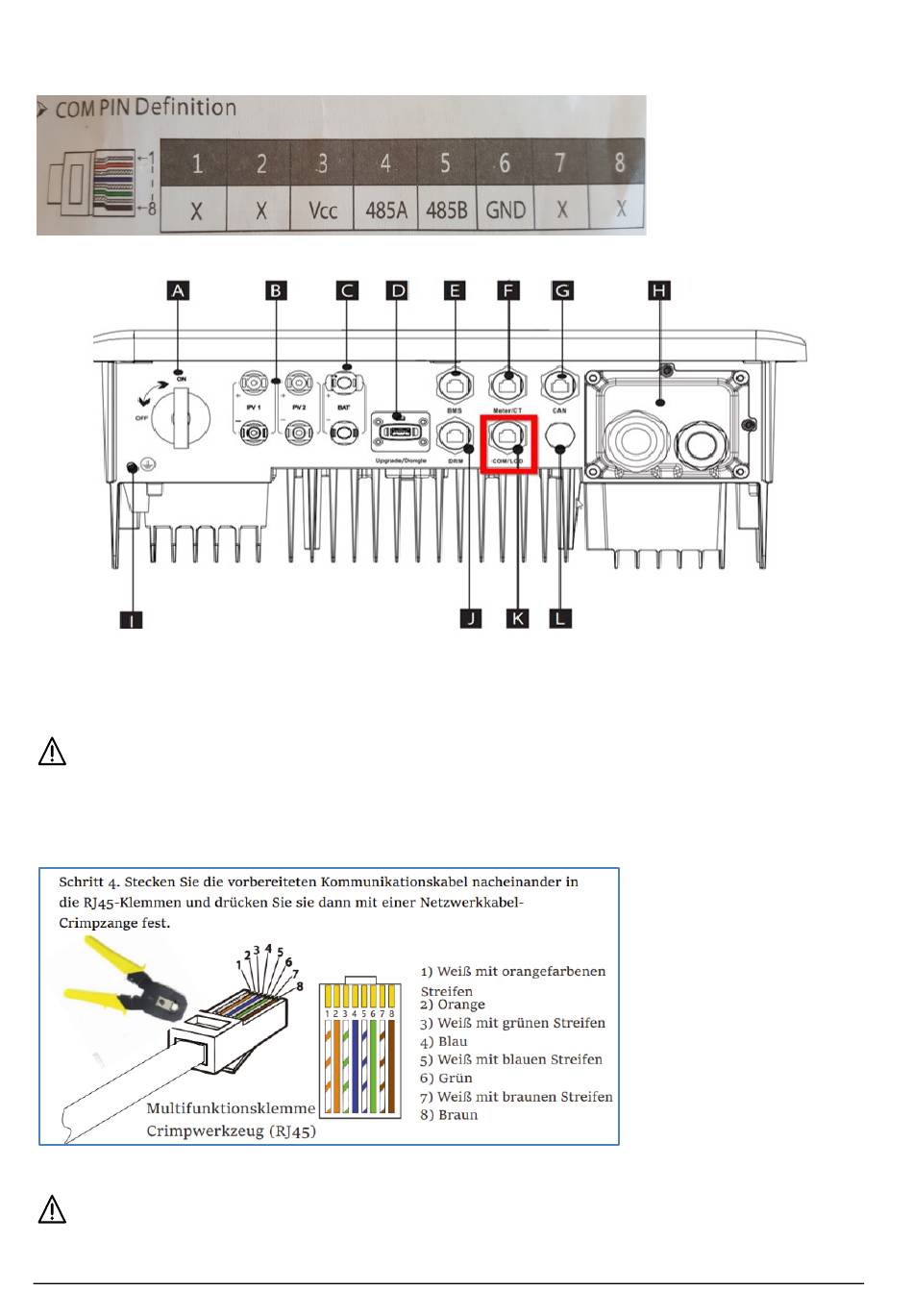

Entsprechend der Anleitung des Testgeräts X1-Hybrid5.0-G4 ist die Belegung des
Kommunikationsanschlusses („COM PIN") zum Wechselrichter wie folgt vorzunehmen.
Kommunikationsanschluss am X1-Hybrid5.0-G4 (rote Markierung).
Für andere Solax Typen als X1-Hybrid5.0-G4 ist der korrekte Kommunikationsanschluss
gegebenenfalls der jeweiligen Anleitung von Solax zu entnehmen.
Die Kommunikationsverkabelung ist gemäß der Anleitung von Solax zu
konfektionieren! Wird ein Standard-CAT-Kabel verwendet, können Geräteschäden
entstehen!
Solax hat das auch so vermerkt. Hier ein Beispiel:
Bei Ansteuerung durch einen Wechselrichter ist ein Einspeisezähler im System erforderlich.
Die Abfrage des Wechselrichters liefert ansonsten keine Daten.
AC•THOR / AC ELWA 2 mit Solax, Version 240306 3
