Siebert C9302-K0 Bedienungsanleitung
Verwandte Anleitungen für Siebert C9302-K0
Inhaltszusammenfassung für Siebert C9302-K0
- Seite 1 Bedienungsanleitung C9302-K0 ® Steuerrechner für XC-Boards mit Profibus-DP-Schnittstelle BAL C9302 PFB DE 1.21...
- Seite 2 Telefon +41 (0)62 922 18 70, Fax +41 (0)62 922 33 37 © Siebert Industrieelektronik GmbH www.siebert.ch, info@siebert.ch Diese Bedienungsanleitung wurde mit grösster Sorgfalt erstellt. Für eventuelle Fehler können wir jedoch keine Haftung übernehmen. Berichtigungen, Verbesserungsvorschlage, Kritik und Anregungen sind jederzeit willkommen. Bitte schreiben Sie an: redaktion@siebert.de ® ® ®...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1 Sicherheitshinweise Wichtige Hinweise Sicherheit Bestimmungsgemässer Gebrauch Montage und Installation Erdung EMV-Massnahmen Entsorgung ® Kapitel 2 Gerätebeschreibung XC-Board Steuerrechner Relaiskarten Parametrierung Profibus-Schnittstelle Menüanzeige Menütasten Statusanzeigen Kapitel 3 Ansteuerung Konfiguration im Master Konfigurationsbeispiel Datenformat INTEGER Datenformat ASCII Blinken LED-Farbe Dunkelsteuerung Helligkeit Dezimalpunkt... - Seite 4 BAL C9302 PFB DE 1.21...
-
Seite 5: Kapitel 1 Sicherheitshinweise
Kapitel 1 Sicherheitshinweise Wichtige Hinweise Lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen. Sie gibt Ihnen wichtige Hinweise für die Verwendung, die Sicherheit und die Wartung der Geräte. Dadurch schützen Sie sich und verhindern Schäden am Gerät. Hinweise, deren ungenügende Befolgung oder Nichtbefolgung zu Tod, Kör- perverletzung oder zu erheblichen Sachschäden führen können, sind durch das nebenstehend abgebildete Warndreieck hervorgehoben. - Seite 6 Erdung Die Geräte besitzen ein Metallgehäuse. Sie entsprechen der Schutzklasse I und benötigen einen Schutzleiteranschluss. Das Anschlusskabel für die Betriebsspan- nung muss einen Schutzleiter mit ausreichendem Querschnitt enthalten (DIN VDE 0106 Teil 1, DIN VDE 0411 Teil 1). EMV-Massnahmen Die Geräte entsprechen der EU-Richtlinie 89/336/EWG (EMV-Richtlinie) und sind entsprechend störsicher.
-
Seite 7: Kapitel 2 Gerätebeschreibung

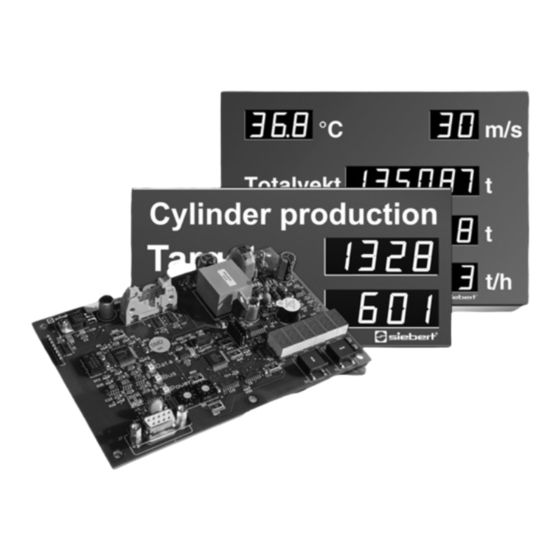

Kapitel 2 Gerätebeschreibung ® XC-Board Der Steuerrechner C9302-K0 dient zur selektiven Ansteuerung und Formatierung ® numerischer oder alphanumerischer Anzeigefelder in XC-Boards über eine Profi- bus-DP-Schnittstelle. ® Die folgende Abbildung zeigt als Beispiel ein XC-Board mit vier Anzeigefeldern: ® Der elektrische Aufbau des XC-Boards ist im mitgelieferten Funktionsplan doku- ®... -
Seite 8: Kapitel 4 Parametrierung
Relaiskarten Am Steuerrechner können optional bis zu zwei Relaiskarten mit jeweils 8 Relais (Typ C9210) angeschlossen werden, beispielsweise zur Ansteuerung optischer oder akustischer Signalgeber. Die folgende Abbildung zeigt den Steuerrechner mit zwei Relaiskarten: Parametrierung Die Parametrierung der Geräte erfolgt mit einem Menü in der Menüanzeige (siehe Kapitel 3). -
Seite 9: Konfiguration Im Master
Kapitel 3 Ansteuerung Busfehler können zu Schäden an Personen oder Material führen. Daher ist zu beachten, dass das Aktivieren des Menüs einen Busfehler verursachen kann. Konfiguration im Master In der Hardware-Konfiguration ist für jedes Anzeigefeld und für die optional vorhandenen Relaiskarten ein Modul entsprechend der gewünschten Betriebsart zu definieren. -
Seite 10: Datenformat Integer
Datenformat INTEGER Die Datenübertragung erfolgt mit 4 Bytes je Anzeigefeld. Das Byte 0 enthält die Formatierung der Anzeige. Die folgenden Bytes enthalten den Anzeigewert im INTEGER-Format. Byte 0 Byte 1 Byte 2 Byte 3 UI16/SI16 7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0 Formatierung Reserviert Byte 0... -
Seite 11: Datenformat Ascii
Datenformat ASCII Die Datenübertragung erfolgt mit einer Byte-Anzahl, die von der Stellenzahl des Anzeigefeldes abhängt. Das Byte 0 enthält die Formatierung der Anzeige. Die folgenden Bytes enthalten den Anzeigewert im ASCII-Format (C8…C1). Byte 0 Byte 1 1-stelliges Anzeigefeld Format. Byte 0 Byte 1 Byte 2 2-stelliges Anzeigefeld... -
Seite 12: Blinken
Blinken Wird im Byte 0 das Bit 3 gesetzt, blinkt das Anzeigefeld. Wird im Byte 0 des Anzeigefeldes H1 das Bit 5 gesetzt, blinken alle Anzeigefelder (Priorität vor Blinken einzelner Anzeigefelder). ® Bei Geräten mit LRD -Anzeige ist Blinken nicht möglich. LED-Farbe Die LED-Farbe lässt sich im Byte 0 mit Bit 7 und Bit 6 bestimmen (nur bei Geräten mit umschaltbarer LED-Farbe). -
Seite 13: Relaiskarten
Relaiskarten Die optional vorhandenen Relaiskarten werden als letztes Modul RELAIS_OUT mit 2 Byte definiert, unabhängig von der Anzahl der bestückten Relais. Byte 0 Byte 1 RELAIS_OUT 7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0 : 0 Relais 1 auf Relaiskarte 1 aus : 1 Relais 1 auf Relaiskarte 1 ein : 0 Relais 2 auf Relaiskarte 1 aus... -
Seite 14: Zeichensatz Für Numerische
Zeichensatz für 20/2B 2C/2E numerische Anzeigefelder 41/61 42/62 44/64 45/65 46/66 47/67 4A/6A 4C/6C 50/70 59/79 4E/6E 4F/6F 52/72 54/74 58/78 übrige Zeichensatz für alpha- numerische Anzeigefelder Æ Æ │ ... -
Seite 15: Menütabelle
Nächster Menüpunkt Taste [ ] kurz drücken Menüpunkte vorwärts blättern Taste [ ] lange drücken Vorheriger Menüpunkt Taste [ ] doppelklicken Menüpunkte rückwärts blättern Taste [ ] doppelklicken und halten Nächste Einstellung Taste [ ] kurz drücken Einstellungen vorwärts blättern Taste [ ] lange drücken Vorherige Einstellung Taste [ ] doppelklicken... -
Seite 16: Technische Daten
Menüpunkt Einstellungen Menüanzeige Dezimalpunkt Kein Dezimalpunkt* Anzeigefeld H1 Dezimalpunkt Stelle C1 Dezimalpunkt Stelle C2 Dezimalpunkt Stelle C8 Dezimalpunkt Kein Dezimalpunkt* Anzeigefeld H2 Dezimalpunkt Stelle C1 Dezimalpunkt Stelle C2 Dezimalpunkt Stelle C8 Dezimalpunkt Kein Dezimalpunkt* Anzeigefeld H8 Dezimalpunkt Stelle C1 Dezimalpunkt Stelle C2 Dezimalpunkt Stelle C8 Vornullen Vornullen ausblenden*...
