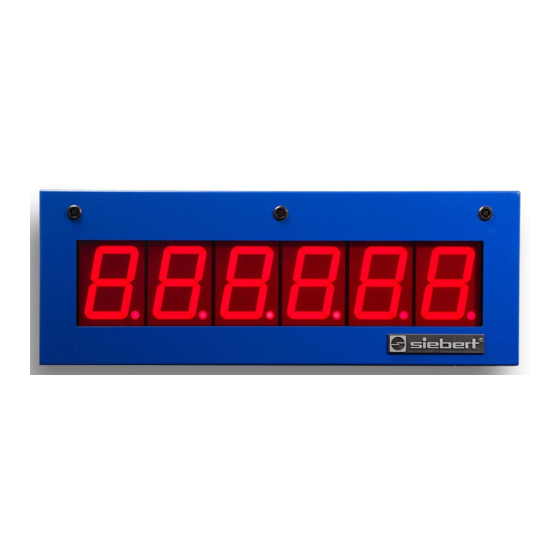

Siebert S302 serie Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für S302 serie:
- Bedienungsanleitung (34 Seiten) ,
- Handbuch (19 Seiten) ,
- Bedienungsanleitung (19 Seiten)
Verwandte Anleitungen für Siebert S302 serie
Inhaltszusammenfassung für Siebert S302 serie

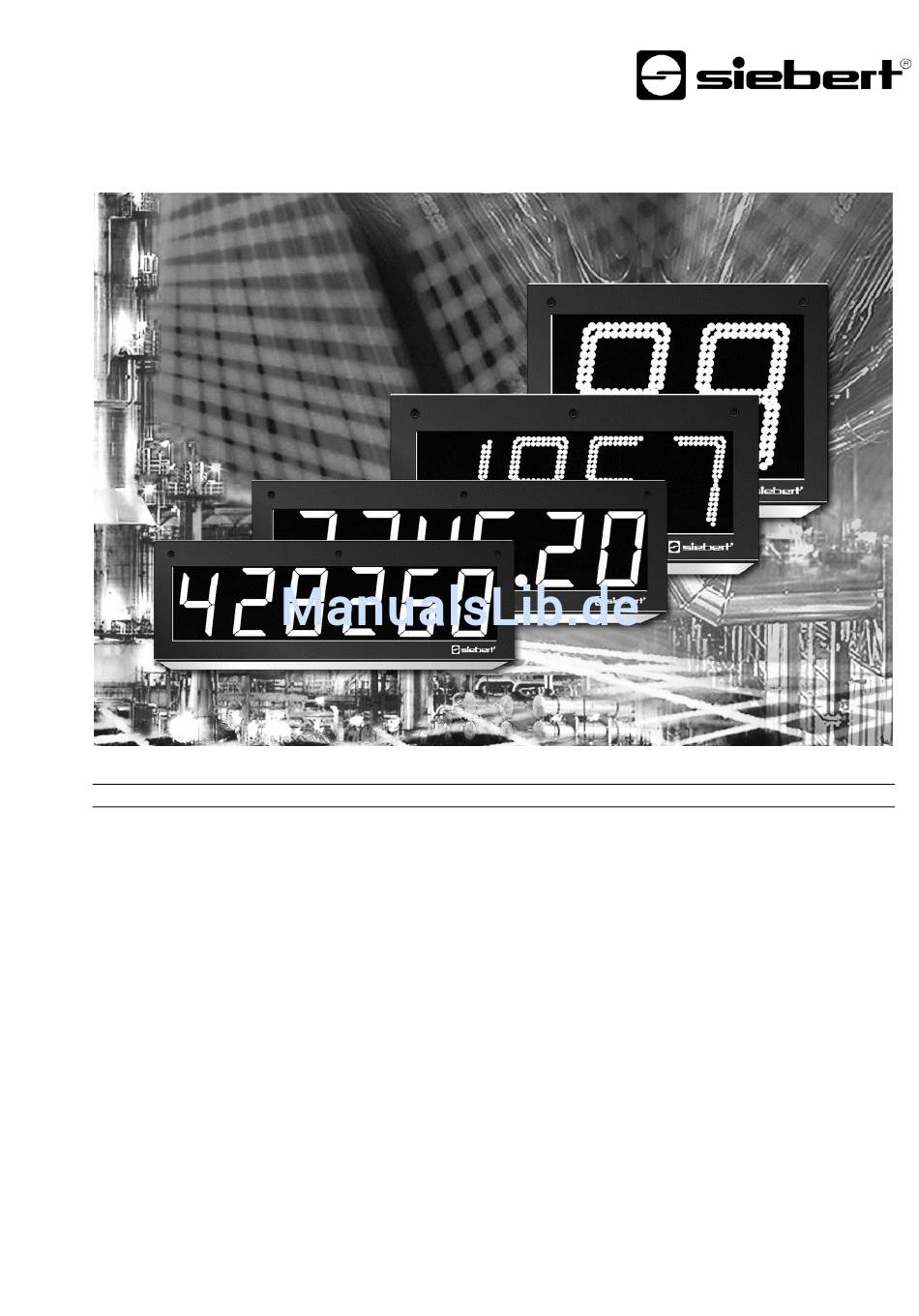

- Seite 1 Pos : 2 /Siebert/Bedienungs anl eitungen/Serie S302/SX302/Ti tels eiten/S302 SER @ 0 \mod_1316097598153_6.doc x @ 2372 @ @ 1 Bedienungsanleitung Serie S302 Numerische Grossanzeigen mit serieller Schnittstelle Pos : 3 /Siebert/Seitenumbruc h @ 0\mod_1314194553878_0.doc x @ 148 @ @ 1...
-
Seite 2: Kontakt
Pos : 4 /Siebert/Bedienungs anl eitungen/Gerätebesc hr eibung Gross anz eigen all e Serien/Kontakt @ 1 \mod_1339668951540_6.doc x @ 4322 @ 1 @ 1 Kontakt www.siebert-group.com DEUTSCHLAND Siebert Industrieelektronik GmbH Siebertstrasse, D-66571 Eppelborn Postfach 11 30, D-66565 Eppelborn Telefon +49 (0)6806 980-0, Fax +49 (0)6806 980-999 Email info.de@siebert-group.com... -
Seite 3: Rechtlicher Hinweis
Pos : 6 /Siebert/Bedienungs anl eitungen/Gerätebesc hr eibung Gross anz eigen all e S erien/R ec htlic her Hi nweis @ 1\mod_1339668878995_6.doc x @ 4316 @ 1 @ 1 Rechtlicher Hinweis © Siebert Industrieelektronik GmbH Diese Bedienungsanleitung wurde mit grösster Sorgfalt erstellt. Für eventuelle Fehler können wir jedoch keine Haftung übernehmen. -
Seite 4: Inhaltsverzeichnis
Pos : 8 /Siebert/Bedienungs anl eitungen/M odul Inhalts verzeic hnis @ 1\mod_1352981287156_6.doc x @ 5153 @ @ 1 Inhaltsverzeichnis 1 Kontakt 2 Rechtlicher Hinweis 3 Sicherheitshinweise Wichtige Hinweise .............................. 6 Sicherheit ................................6 Bestimmungsgemässer Gebrauch ........................6 Montage und Installation ............................ 6 Erdung ................................ - Seite 5 Demo-Betrieb ..............................14 ESC-Sequenzen ............................... 14 Einschaltreset ..............................14 Zeichensatz ..............................14 6 Parametrierung Menü ................................. 15 Menübedienung ..............................15 Menütabelle ..............................16 7 Projektierungshinsweise zu RS485 Menüeinstellungen ............................18 Datenleitungen ..............................18 Applikationsbeispiel A ............................19 Applikationsbeispiel B ............................19 Applikationsbeispiel C ............................
-
Seite 6: Sicherheitshinweise
Pos : 11 /Si ebert/Bedi enungsanlei tungen/Ger ätebesc hrei bung Gr oss anzeigen alle Serien/Sicherheits hinweis e Gr oss anzeigen @ 1\mod_1339668771568_6.doc x @ 4310 @ 12222222 @ 1 Sicherheitshinweise Wichtige Hinweise Lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen. Sie gibt Ihnen wichtige Hinweise für die Verwendung, die Sicherheit und die Wartung der Geräte. -
Seite 7: Erdung
Erdung Die Geräte besitzen ein Metallgehäuse. Sie entsprechen der Schutzklasse I und benötigen einen Schutzleiteranschluss. Das Anschlusskabel für die Betriebsspannung muss einen Schutzleiter mit ausreichendem Querschnitt enthalten (DIN VDE 0106 Teil 1, DIN VDE 0411 Teil 1). EMV-Massnahmen Die Geräte entsprechen der EU-Richtlinie 2004/108/EG (EMV-Richtlinie) und sind entsprechend störsicher. -
Seite 8: Gerätebeschreibung
Pos : 13 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/Gerätebesc hrei bung/ÜBS Ger ätebesc hrei bung @ 0\mod_1315481662300_6.doc x @ 1004 @ 1 @ 1 Gerätebeschreibung Pos : 14 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/Gerätebesc hrei bung/S302 Geltungs ber eich SER @ 0 \mod_1315481831824_6.doc x @ 1036 @ 2 @ 1 Geltungsbereich Diese Bedienungsanleitung gilt für Geräte mit folgender Typenbezeichnung (x = Kodierung der Geräteausführung;... -
Seite 9: Prinzipschaltbild
Prinzipschaltbild Geräte mit Schnittstelle RS485/RS232 (S302-xx/xx/xx-xxx/xx-S0) Steuerrechner Netz- gerät Rx+ Rx- Tx- GND RxD TxD CTS RTS Funktionseingänge Schalt- Betriebs- RS485 RS232 Hilfsspannung ausgang spannung Geräte mit Schnittstelle TTY 20mA/RS232 (S302-xx/xx/xx-xxx/xx-T0) Steuerrechner Netz- gerät RxD TxD CTS RTS Funktionseingänge Schalt- Betriebs- TTY 20mA RS232... -
Seite 10: Steuerrechner
Steuerrechner Die folgende Abbildung zeigt den Steuerrechner. Er befindet sich im Gehäuseunterteil. Menüanzeige Schraubklemmenleiste DATA Menütasten Schalter S1/S2 nur bei S302-xx/xx/xx-xxx/xx-S0 Pos : 18 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/Gerätebesc hrei bung/S302 Serielle Sc hnitts tell e SER, WTS @ 0\mod_1315482244923_6.doc x @ 1144 @ 2 @ 1 Serielle Schnittstelle Die serielle Schnittstelle befindet sich auf der Schraubklemmenleiste des Steuerrechners. -
Seite 11: Menüanzeige
Menüanzeige Die Menüanzeige stellt ein Menü zur Parametrierung der Geräte dar (siehe Kapitel 6). Sie entspricht im normalen Betrieb der Hauptanzeige. Bei Geräten mit mehr als sechs Stellen erscheint im normalen Betrieb in der Menüanzeige. Pos : 23 /Si ebert/Bedi enungsanlei tungen/Ger ätebesc hrei bung Gr oss anzeigen alle Serien/M enütasten Gr oss anz eigen @ 0\mod_1315482591663_6.doc x @ 1228 @ 2 @ 1 Menütasten Die Menütasten dienen zur Steuerung des Menüs (siehe Kapitel 6). -
Seite 12: Ansteuerung
Pos : 28 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/Ans teuerung/ÜBS Ans teuerung @ 0\mod_1315481589472_6.doc x @ 997 @ 1 @ 1 Ansteuerung Pos : 29 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/Ans teuerung/S302 Seri elle Sc hni ttstelle SER, WT S @ 0\mod_1315482800539_6.doc x @ 1288 @ 2 @ 1 Serielle Schnittstelle Die serielle Schnittstelle hat je nach Geräteversion folgende Formate: RS485 und RS232 (S302-xx/xx/xx-xxx/xx-S0) -
Seite 13: Helligkeit
Helligkeit Die Helligkeit der Anzeige lässt sich mit folgenden Befehlen steuern: Reduzierte Helligkeit Normale Helligkeit Die Helligkeit lässt sich auch mit einem H-Signal am Funktionseingang F2 reduzieren (Priorität vor den Befehlen). ® Bei Geräten mit LRD -Anzeige ist eine Reduzierung der Helligkeit nicht möglich. Pos : 35 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/Ans teuerung/S302 D unkles teuerung ETH , SER, WTS @ 0\mod_1315483539504_6.doc x @ 1359 @ 2 @ 1 Dunkelsteuerung Die Anzeige lässt sich mit folgenden Befehlen dunkel steuern (Priorität vor Blinken). -
Seite 14: Vornullenausblendung
Vornullenausblendung Im Menüpunkt C ist einstellbar, ob Vornullen angezeigt oder ausgeblendet werden. Pos : 41 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/Ans teuerung/S302 Dis playtest ETH, SER, WT S @ 0\mod_1315484524558_6.doc x @ 1431 @ 2 @ 1 Displaytest Im Menüpunkt F ist einstellbar, ob nach Anlegen der Betriebsspannung kurzzeitig ein Displaytest erfolgt. -
Seite 15: Parametrierung
Pos : 47 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/Par ametri erung/ÜBS Par ametrierung @ 0 \mod_1315481752944_6.doc x @ 1018 @ 1 @ 1 Parametrierung Pos : 48 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/Par ametri erung/S302 M enü (alle auss er Z LR) @ 0 \mod_1315484655103_6.doc x @ 1461 @ 2 @ 1 Menü... -
Seite 16: Menütabelle
Menütabelle Das Menü ist in der nachfolgenden Menütabelle dargestellt. Die Werkseinstellungen sind mit * gekennzeichnet. Einzelne Menüpunkte oder Einstellungen können je nach Geräteausführung oder Einstellung in einem anderen Menüpunkt unterdrückt sein. Pos : 51 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/Par ametri erung/S302 M enütabelle SER @ 1\mod_1360236864261_6.doc x @ 5767 @ @ 1 Menüpunkt Einstellungen Menüanzeige... - Seite 17 Schaltausgang Kein Wischimpuls* Wischimpuls 1 s Wischimpuls 2 s Wischimpuls 4 s Automatischer Wischimpuls 1 s Automatischer Wischimpuls 2 s Automatischer Wischimpuls 4 s Time-out Kein Time-out* Time-out nach 2 s Time-out nach 4 s ...
-
Seite 18: Projektierungshinsweise Zu Rs485
Pos : 53 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/Pr ojektier ungs hinweis e z u R S485/ÜBS Proj ekti erungshi nweis e zu R S485 @ 0\mod_1315484806512_6.doc x @ 1479 @ 1 @ 1 Projektierungshinsweise zu RS485 Pos : 54 /Si ebert/Bedi enungsanlei tungen/Proj ektier ungshinweis e z u R S485 Gr oss anzeigen Ü berei nsti mmung versc h. Seri en/Menüei nst ellungen S302 SER, WT S, SX502 SER @ 0\mod_1318496686697_6.doc x @ 3044 @ 2 @ 1 Menüeinstellungen Beim Schnittstellenformat RS485 sind im Menüpunkt 1 die Einstellungen 8, 8. -
Seite 19: Applikationsbeispiel A
Applikationsbeispiel A Einstellung im Menüpunkt 1: RS485 Einstellung im Menüpunkt 6: Keine Protokollantwort ABCD ABCD ABCD Master Applikationsbeispiel B Einstellung im Menüpunkt 1: RS485 Einstellung im Menüpunkt 6: ACK/NAK (empfohlen) ABCD Master Applikationsbeispiel C Einstellung im Menüpunkt 1: RS485.4 Einstellung im Menüpunkt 6: ACK/NAK (empfohlen) ABCD ABCD ABCD... -
Seite 20: Applikationsbeispiel D
Applikationsbeispiel D Einstellung im Menüpunkt 1: RS485.2 Einstellung im Menüpunkt 6: ACK/NAK (empfohlen) ABCD ABCD ABCD Master Tx+/Rx+ Tx-/Rx- Pos : 57 /Si ebert/Seitenumbr uc h @ 0\mod_1314194553878_0.doc x @ 148 @ @ 1 BAL S302 SER 4.01 20/25... -
Seite 21: Technische Daten
Pos : 58 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/T echnisc he D aten/Ü BS T echnisc he Daten @ 0\mod_1314712092954_6.doc x @ 352 @ 1 @ 1 Technische Daten Pos : 59 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/T echnisc he D aten/S302 Ger äteausführung @ 0\mod_1314709982956_6.doc x @ 335 @ 2 @ 1 Geräteausführung Die Geräteausführung ist in der Typenbezeichnung wie folgt kodiert: –... -
Seite 22: Maximale Leistungsaufnahme
Maximale Leistungsaufnahme Geräte mit einseitiger Anzeige Geräte mit zweiseitiger Anzeige [VA] [VA] 1 Stelle 1 Stelle S302-x1/10/xx-1xx/xx-xx 12 (50) S302-x1/10/xx-2xx/xx-xx 16 (91) S302-x1/16/xx-1xx/xx-xx 22 (50) S302-x1/16/xx-2xx/xx-xx 35 (91) S302-x1/25/xx-1xx/xx-xx S302-x1/25/xx-2xx/xx-xx 2 Stellen 2 Stellen S302-x2/06/xx-1xx/xx-xx S302-x2/06/xx-2xx/xx-xx S302-x2/10/xx-1xx/xx-xx 15 (50) S302-x2/10/xx-2xx/xx-xx 21 (91) S302-x2/16/xx-1xx/xx-xx 37 (50) -
Seite 23: Frontscheibe
Frontscheibe S302-xx/xx/xR-xxx/xx-xx Kunststoff, rot eingefärbt, Oberfläche mattiert S302-xx/06/xG-xxx/xx-xx Kunststoff, grün eingefärbt, Oberfläche mattiert S302-xx/10/xG-xxx/xx-xx Kunststoff, grün eingefärbt, Oberfläche mattiert Übrige Geräteausführungen Kunststoff, klar, Oberfläche mattiert Pos : 65 /Si ebert/Bedi enungsanlei tungen/Seri e S302/SX302/T echnisc he D aten/S302 U mgebungs bedi ngung en @ 0\mod_1315485292083_6.doc x @ 1521 @ 2 @ 1 Umgebungsbedingungen 0…55 °C Betriebstemperatur... -
Seite 24: Abmessungen Und Gewichte
Abmessungen und Gewichte Geräte mit einseitiger Anzeige Die folgende Abbildung zeigt die Geräteausführungen S302-04/10/4x-1xx/xx-xx und S302-F3/10/4x-1xx/xx-xx stellvertretend für die übrigen in nachfolgender Tabelle aufgeführten Ausführungen. 1 Stelle a [mm] b [mm] c [mm] d [mm] Ø [mm] Gewicht [kg] S302-01/10/xx-1xx/xx-xx 110 (145) 16 6 (7) S302-01/16/xx-1xx/xx-xx... - Seite 25 Geräte mit zweiseitiger Anzeige Die folgende Abbildung zeigt die Geräteausführungen S302-04/10/4x-2xx/xx-xx und S302-F3/10/4x-2xx/xx-xx stellvertretend für die übrigen in nachfolgender Tabelle aufgeführten Ausführungen. Geräte mit 25 mm Zeichenhöhe (S302-xx/03/xx-2xx/xx-xx) und 57 mm Zeichenhöhe (S302-xx/06/xx-2xx/xx-xx) besitzen 2 statt 4 Ringösen. 1 Stelle a [mm] b [mm] c [mm]...
