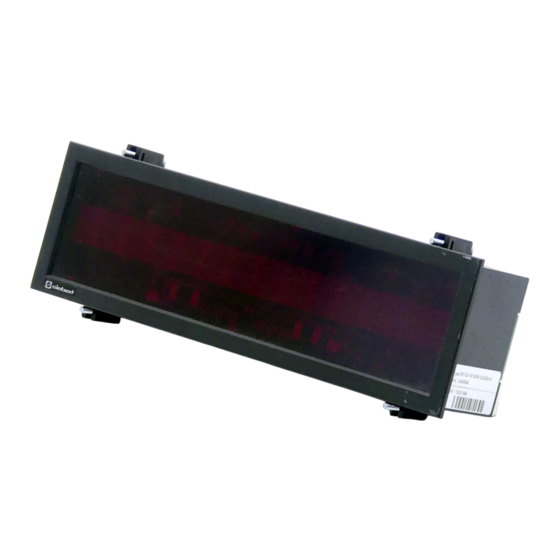

Bedienungsanleitung
Serie SX102
Alphanumerische Digitalanzeigen
mit Profibus-DP-Schnittstelle
Manuel d'utilisation
Série SX102
Afficheurs alphanumériques à interface Profibus DP
Operating instructions
Series SX102
Alphanumeric displays with Profibus DP interface
BAL SX102 PFB M 1.00
Verwandte Anleitungen für Siebert SX102 Serie
Inhaltszusammenfassung für Siebert SX102 Serie
- Seite 1 Bedienungsanleitung Serie SX102 Alphanumerische Digitalanzeigen mit Profibus-DP-Schnittstelle Manuel d'utilisation Série SX102 Afficheurs alphanumériques à interface Profibus DP Operating instructions Series SX102 Alphanumeric displays with Profibus DP interface BAL SX102 PFB M 1.00...
- Seite 2 ® Siebert et LRD sont marques déposées par la société Siebert Industrieelektronik GmbH. Tous les noms de produits ou de sociétés mentionnés dans cette documentation peuvent être des marques ou des désignations commerciales de leurs propriétaires respectifs. Sous réserve de modifications. – Tous droits réservés. Toute reproduction, même partielle, par quelque procédé...
- Seite 3 DEUTSCH Diese Bedienungsanleitung gilt für Geräte mit folgender Typenbezeichnung: SX102-06/18/0x-00x/0B-K0 Zeichenhöhe 18 mm, 6 Stellen SX102-08/18/0x-00x/0B-K0 Zeichenhöhe 18 mm, 8 Stellen SX102-14/18/0x-00x/0B-K0 Zeichenhöhe 18 mm, 14 Stellen SX102-08/30/0x-00x/0B-K0 Zeichenhöhe 30 mm, 8 Stellen x = Kodierung der Geräteausführung (siehe 'Technische Daten') Merkmale Brillante LED-Anzeige Die Geräte sind Profibus-DP-Slaves nach EN 50 170.
- Seite 4 SX102-08/18/0x-00x/0B-K0 SX102-14/18/0x-00x/0B-K0 SX102-08/30/0x-00x/0B-K0 Rückansicht Menütasten Adresse Profibus Hi Lo Schalttafelausschnitt 234 x 66 mm Masse in mm BAL SX102 PFB M 1.00...
- Seite 5 Prinzipschaltbild Die Geräte haben je nach Geräteausführung folgenden Anzeigeumfang: SX102-06/18/0x-00x/0B-K0 (Zeichenhöhe 18 mm, 6 Stellen): C6...C1 SX102-08/18/0x-00x/0B-K0 (Zeichenhöhe 18 mm, 8 Stellen): C8...C1 SX102-14/18/0x-00x/0B-K0 (Zeichenhöhe 18 mm, 14 Stellen): C14...C1 SX102-08/30/0x-00x/0B-K0 (Zeichenhöhe 30 mm, 8 Stellen): C8...C1 Die Profibus-Schnittstelle befindet sich auf einer 9-poligen D-Sub-Buchse. Sie hat fol- gende Belegung: Signal –...
- Seite 6 Datenformat Die ersten zwei Bytes (Byte 0 und 1) enthalten die Formatierung der anzuzeigenden Zeichen (Dezimalpunkt, Helligkeit, Blinken, Dunkelsteuerung, Displaytest): Byte 0 Byte 1 C12 C11 C10 –––––––––– Blinken einzelner Zeichen (0 = aus, 1 = ein) ––––––––––– Normale Helligkeit der Anzeige Reduzierte Helligkeit der Anzeige 0 Blinken der gesamten Anzeige aus 1 Blinken der gesamten Anzeige ein...
- Seite 7 Blinken Wird im Byte 0 das Bit 5 gesetzt, blinkt die gesamte Anzeige. Sollen einzelne Zei- chen blinken, sind die entsprechenden Bits in den Bytes 0 und 1 (Zeichen C12…C1) zu setzen. Die Zeichen C14 und C13 können nicht einzeln blinken. Das Blinken der gesamten Anzeige hat Priorität vor dem Blinken einzelner Zeichen.
- Seite 8 Zeichensatz A B C D E F G H I J K L M N O P Q R S T U V W X Y Z a b c d e f g h i j k l m n o p q r s t u v w x y z U E A A A A I I A A...
- Seite 9 Parametrierung Busfehler können zu Schäden an Personen oder Material führen. Daher ist zu beachten, dass das Aktivieren des Menüs einen Busfehler verursachen kann. Die Parametrierung der Geräte erfolgt in einem Menü. Zum Starten des Menüs wer- den beide Menütasten gleichzeitig gedrückt (ca. 1 s), bis der erste Menüpunkt in der Anzeige erscheint.
- Seite 10 Technische Daten LED-Anzeige SX102-xx/xx/0R-00x/0B-K0 SX102-xx/xx/0G-00x/0B-K0 grün Zeichenhöhe SX102-xx/18/0x-00x/0B-K0 18 mm SX102-xx/30/0x-00x/0B-K0 30 mm Anzeigeumfang SX102-x6/xx/0x-00x/0B-K0 6 Stellen SX102-x8/xx/0x-00x/0B-K0 8 Stellen SX102-14/xx/0x-00x/0B-K0 14 Stellen Betriebsspannung 24 V DC ±15 %, galvanisch getrennt, verpolungsgeschützt Leistungsaufnahme SX102-06/18/0x-00x/0B-K0 ca. 6 VA SX102-08/18/0x-00x/0B-K0 ca. 6 VA SX102-14/18/0x-00x/0B-K0 ca.
