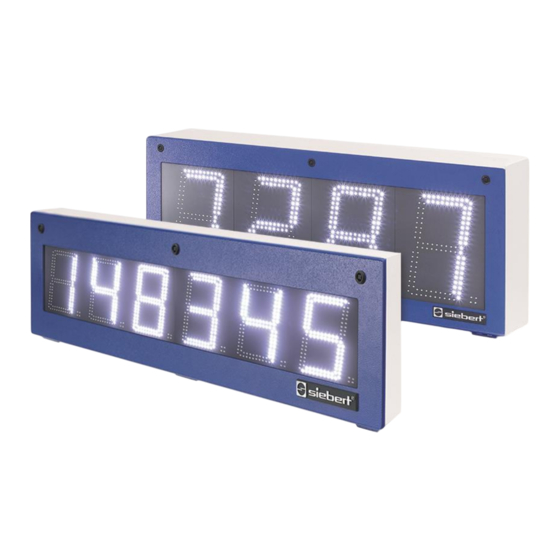

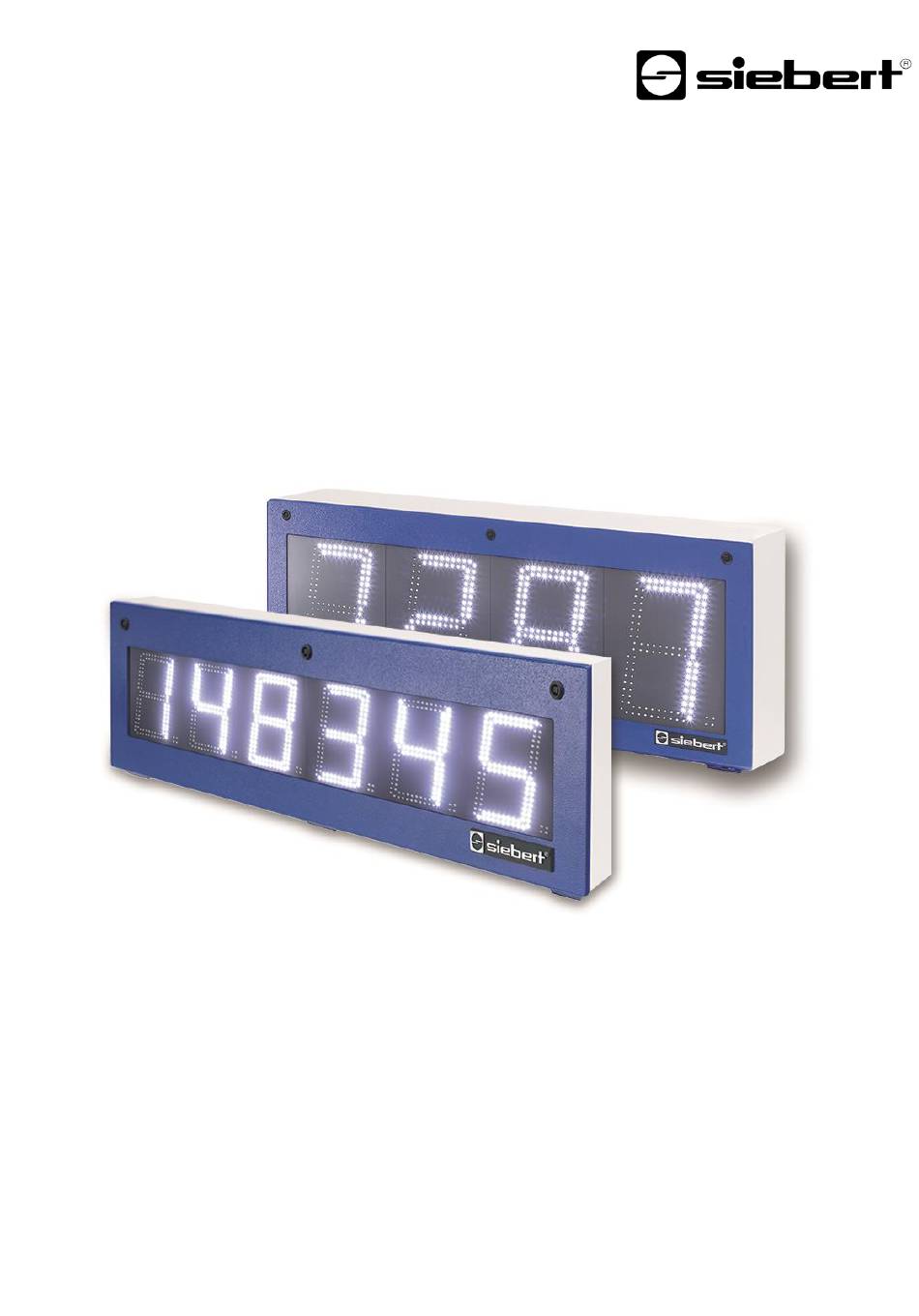

- Seite 1 Serie S302 Numerische Grossanzeigen mit PROFINET IO RT-Schnittstelle Bedienungsanleitung...
- Seite 2 Kontakt www.siebert-group.com DEUTSCHLAND Siebert Industrieelektronik GmbH Siebertstrasse, D-66571 Eppelborn Postfach 11 30, D-66565 Eppelborn Telefon +49 (0)6806 980-0, Fax +49 (0)6806 980-999 Email info.de@siebert-group.com FRANKREICH Siebert France Sarl 4 rue de l’Abbé Louis Verdet, F-57200 Sarreguemines BP 90 334, F-57203 Sarreguemines Cédex Telefon +33 (0)3 87 98 63 68, Fax +33 (0)3 87 98 63 94 Email info.fr@siebert-group.com...
-
Seite 3: Rechtlicher Hinweis
Rechtlicher Hinweis © Siebert Industrieelektronik GmbH Diese Bedienungsanleitung wurde mit grösster Sorgfalt erstellt. Für eventuelle Fehler können wir jedoch keine Haftung übernehmen. Berichtigungen, Verbesserungsvorschläge, Kritik und Anregungen sind jederzeit willkommen. Bitte schreiben Sie an: redaktion@siebert-group.com ® ® ® Siebert , LRD und XC-Board sind eingetragene Marken der Siebert Industrieelektronik GmbH. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Kontakt 2 Rechtlicher Hinweis 3 Sicherheitshinweise Wichtige Hinweise .............................. 6 Sicherheit ................................6 Bestimmungsgemässer Gebrauch ........................6 Montage und Installation ............................ 6 Erdung ................................7 EMV-Massnahmen ............................. 7 Entsorgung ................................. 7 4 Geltungsbereich Geltungsbereich ..............................8 Geräteaufbau..............................8 5 Quick-Start für numerische Betriebsart (INT32-Format) Schritt 1: Projekt öffnen ............................ - Seite 5 11 Flags 12 Einstellung der Darstellungsart im normalen Betrieb Einstellung der Grundhelligkeit (Leuchtstärke der LEDs) ................21 Einstellung der Darstellungsarten ........................21 13 Technische Daten Feldbus ................................23 Stromversorgung .............................. 23 Gehäusefarben ..............................23 Umgebungsbedingungen ..........................23 Geräteausführung ............................24 Maximale Leistungsaufnahme ..........................
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise Wichtige Hinweise Lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen. Sie gibt Ihnen wichtige Hinweise für die Verwendung, die Sicherheit und die Wartung der Geräte. Dadurch schützen Sie sich und verhindern Schäden am Gerät. Hinweise, deren ungenügende Befolgung oder Nichtbefolgung zu Tod, Körperverletzung oder zu erheblichen Sachschäden führen können, sind durch das nebenstehend abgebildete Warndreieck hervorgehoben. -
Seite 7: Erdung
Erdung Die Geräte besitzen ein Metallgehäuse. Sie entsprechen der Schutzklasse I und benötigen einen Schutzleiteranschluss. Das Anschlusskabel für die Betriebsspannung muss einen Schutzleiter mit ausreichendem Querschnitt enthalten (DIN VDE 0106 Teil 1, DIN VDE 0411 Teil 1). EMV-Massnahmen Die Geräte entsprechen der aktuellen EU-Richtlinie und sind entsprechend störsicher. Beim Anschluss von Betriebsspannungs- und Datenleitungen sind folgende Hinweise zu beachten: Für die Datenleitungen sind geschirmte Leitungen zu verwenden. -
Seite 8: Geltungsbereich
Geltungsbereich Geltungsbereich Diese Bedienungsanleitung gilt für Geräte mit folgender Typenbezeichnung (x = Kodierung der Geräteausführung): S302-xx/xx/xx-xxx/xx-N0 Geräteaufbau Die folgende Abbildung zeigt die Geräteversion S302-05/10/xx-xxx/xx-xx stellvertretend für die übrigen Versionen. Der Gehäusefrontrahmen ist mit Schnellverschlüssen arretiert. Er schwenkt beim Öffnen des Gerätes nach unten. Die folgende Abbildung zeigt das geöffnete Gerät. -
Seite 9: Quick-Start Für Numerische Betriebsart (Int32-Format)
Installieren Sie die GSDML-Datei der Anzeige. Sie finden diese auf dem im Lieferumfang enthaltenen Datenträger oder auf www.siebert-group.com. Nach der Installation wird die Anzeige im Hardwarekatalog aufgeführt. Fügen Sie das Modul 'siebert- display' in 'Geräte & Netze/Netzsicht' hinzu. BAL S302 PFN RT 1.00... -
Seite 10: Schritt 4: Verbindung Zur Anzeige Herstellen
Schritt 4: Verbindung zur Anzeige herstellen Ordnen Sie in der Netzsicht die Anzeige der gewünschten Steuerung zu. Danach wird die PROFINET- Verbindung angezeigt. Schritt 5: Sub-Modul der Anzeige hinzufügen und Adressbereich definieren Fügen Sie nun das Modul 'Numerical Value' aus dem Hardware-Katalog in die Geräteübersicht hinzu. Hierdurch wird festgelegt, dass die Anzeige die darzustellenden Werte im Format INT32 erwartet. -
Seite 11: Schritt 6: Der Anzeige Einen Profinet-Gerätenamen Zuweisen
Schritt 6: Der Anzeige einen PROFINET-Gerätenamen zuweisen Die IP-Adresse und der Gerätename werden nun der Anzeige zugewiesen. Nachdem die Daten erfolgreich zur Anzeige übertragen wurden, wird die Konfiguration wie folgt im Engineering-Tool dargestellt. Schritt 7: Konfiguration in die Steuerung laden Anschliessend kann sich die Steuerung mit der Anzeige über PROFINET verbinden. -
Seite 12: Schritt 8: Werte Zur Anzeige Senden
Schritt 8: Werte zur Anzeige senden Um einen Wert zur Anzeige zu senden, können Sie beispielsweise einen Funktionsplan mit der Anweisung 'MOVE' erstellen. Im folgenden Screenshot wird die Zahl '1234' gesendet. BAL S302 PFN RT 1.00 12/27... -
Seite 13: Quick-Start Für Alphanumerische Betriebsart (Ascii-Format)
Quick-Start für alphanumerische Betriebsart (ASCII-Format) Empfängt die Anzeige Daten im ASCII-Format, lassen sich neben den Ziffern auch die mit sieben Segmenten darstellbaren Buchstaben und Sonderzeichen anzeigen. Empfangene Zeichen, die sich nicht mit sieben Segmenten darstellen lassen werden als angezeigt. Schritte 1 bis 4: siehe Quick-Start für numerische Betriebsart (INT32-Format) Schritt 1: Projekt öffnen Schritt 2: Zur Projektansicht wechseln... - Seite 14 Der zur Anzeige gesendete String kann bis zu 20 Bytes lang sein. Die dargestellten Bytes sind vom Anzeigeumfang abhängig. Die nicht darstellbaren Folge-Bytes werden ignoriert. Die Attribute werden binär kodiert. Ihr Aufbau wird im Kapitel 'Attribute' beschrieben. BAL S302 PFN RT 1.00 14/27...
-
Seite 15: Meldungen Der Anzeige
Meldungen Meldungen der Anzeige Der Datenverkehr über PROFINET wird mit Status-LEDs an beiden RJ45-Buchsen signalisiert. Die Bedeutung ist bei beiden Ports gleich. LED grün LED gelb Bedeutung keine Spannungsversorgung keine Netzwerkverbindung Netzwerkverbindung vorhanden Initialisierungsphase blinkt Application Relation wird aufgebaut ... -
Seite 16: Weitere Einstellungen
Weitere Einstellungen Mit den bisherigen Schritten stellt die Anzeige die gesendeten Werte mit ihren Default-Einstellungen (Werkseinstellungen) dar. In der numerischen Betriebsart (INT32-Format) können diese Einstellungen durch Änderung der Initialisierungswerte verändert werden. Diese werden beim Verbindungsaufbau einmalig über PROFINET zur Anzeige übertragen. Folgende Einstellmöglichkeiten durch Ändern der Initialisierungswerte stehen zur Verfügung (siehe Kapitel Einstellung der Darstellungsart bei der Initialisierung (nur numerische Betriebsart): ... -
Seite 17: Einstellung Der Darstellungsart Bei Der Initialisierung (Nur Numerische Betriebsart)
Einstellung der Darstellungsart bei der Initialisierung (nur numerische Betriebsart) Initialisierungsparameter werden einmalig auf die Anzeige geladen. Sie sind während des Betriebs nicht änderbar. Decimal Dots Dezimalpunkte Decimal Dots (property number 1) Mit Hilfe einer Bitmaske lassen sich die Anzahl und Lage der Dezimalpunkte definieren. Mehrere Dezimalpunkte eignen sich beispielweise für die Darstellung eines Datums oder von Codes. -
Seite 18: Flags
Flags (property number 6) In diesem Initialisierungswert (Typ INT16) werden Anzeigeneigenschaften eingestellt. Siehe Kapitel Flags. Attribute für Blinken und Blinkmodus (property numbers 7 und 9) Mit diesen Initialisierungswerten lassen sich die Blinkmodi für die Standard-Darstellung und die 'Out of range'-Darstellung definieren. Siehe Kapitel Blinkmodi. -
Seite 19: Blinkmodi Und Anzeigenattribute
Blinkmodi und Anzeigenattribute Die Anzeige kann die anzuzeigenden Werte mit einer Vielzahl an Helligkeiten und Blinkmustern darstellen, die zusammenfassend mit dem Begriff 'Anzeigenattribute' angesprochen werden. Bei den Initialisierungsparametern sind dazu zwei Blöcke definiert: Ein Block für 'standard attribute' (property number 7), der andere für 'out of range attribute' (property number 9). In jedem Block können die Werte 0%, 25%, 50% und 100% eingetragen werden. - Seite 20 Flags Flags Bitnummer Bedeutung Default 31…9 0 Umlaufender Rahmen aus 1 Umlaufender Rahmen ein Underflow aus Underflow ein Overflow aus Overflow ein Ungültiger Eingangswert aus Ungültiger Eingangswert ein Smart-Dot-Funktion aus Smart-Dot-Funktion ein Die Nachkommastellen werden abgeschnitten.* Die Nachkommastellen werden aufgerundet.* Die Nachkommastellen werden abgerundet.* Die Nachkommastellen werden kaufmännisch gerundet.* Vornulleneinblendung aus...
-
Seite 21: 12 Einstellung Der Darstellungsart Im Normalen Betrieb
12 Einstellung der Darstellungsart im normalen Betrieb Die im Kapitel 'Einstellung der Darstellungsart bei der Initialisierung' definierten Einstellungen werden im Engineering-Tool als Initialisierungsparameter definiert und einmal während der Initialisierung von PROFINET zur Anzeige gesendet. Während des normalen Betriebs sind diese Einstellungen nicht änderbar. - Seite 22 Die Beschreibung der Eigenschaften finden Sie in Kapitel Einstellung der Darstellungsart bei der Initialisierung (nur numerische Betriebsart). Property of display field number Eigenschaft Betriebsart Decimal Dots numerisch (INT32) Offset numerisch (INT32) Scale Factor numerisch (INT32) Range – Upper bound numerisch (INT32) Range –...
-
Seite 23: Technische Daten Feldbus
Technische Technische Daten Feldbus Schnittstelle PROFINET IO RT, Konformitätsklasse CC-B MAC-Adresse Die MAC-Adresse für die PROFINET-Ankopplung befindet sich auf der Oberseite des Geräts Integrierter Switch PROFINET IO IRT, Konformitätsklasse CC-C Stromversorgung Die Schraubklemmen für die Betriebsspannung befinden sich am Netzgerät im Gehäuseunterteil. Sie haben folgende Bezeichnungen: Geräte für Betriebsspannung 115 V AC oder 230 V AC L, N und PE... -
Seite 24: Geräteausführung
Geräteausführung Die Geräteausführung ist in der Typenbezeichnung wie folgt kodiert: – – – S302 Kein Dimensionszeichen Dimensionszeichen 1 Stelle 2 Stellen 8 Stellen Zeichenhöhe 57 mm Zeichenhöhe 100 mm Zeichenhöhe 160 mm Zeichenhöhe 250 mm LED Standard LED für Aussenanwendung Zeichenfarbe rot Zeichenfarbe grün Zeichenfarbe weiss... -
Seite 25: Maximale Leistungsaufnahme
Maximale Leistungsaufnahme Geräte mit einseitiger Anzeige Geräte mit zweiseitiger Anzeige [VA] [VA] 1 Stelle 1 Stelle S302-x1/10/xx-1xx/xx-xx S302-x1/10/xx-2xx/xx-xx S302-x1/16/xx-1xx/xx-xx S302-x1/16/xx-2xx/xx-xx S302-x1/25/xx-1xx/xx-xx S302-x1/25/xx-2xx/xx-xx 2 Stellen 2 Stellen S302-x2/06/xx-1xx/xx-xx S302-x2/06/xx-2xx/xx-xx S302-x2/10/xx-1xx/xx-xx S302-x2/10/xx-2xx/xx-xx S302-x2/16/xx-1xx/xx-xx S302-x2/16/xx-2xx/xx-xx S302-x2/25/xx-1xx/xx-xx S302-x2/25/xx-2xx/xx-xx 3 Stellen 3 Stellen S302-x3/06/xx-1xx/xx-xx S302-x3/06/xx-2xx/xx-xx S302-x3/10/xx-1xx/xx-xx S302-x3/10/xx-2xx/xx-xx S302-x3/16/xx-1xx/xx-xx... -
Seite 26: Abmessungen Und Gewichte
Abmessungen und Gewichte Geräte mit einseitiger Anzeige Die folgende Abbildung zeigt die Geräteausführungen S302-04/10/4x-1xx/xx-xx und S302-F3/10/4x-1xx/xx-xx stellvertretend für die übrigen in nachfolgender Tabelle aufgeführten Ausführungen. 1 Stelle a [mm] b [mm] c [mm] d [mm] Ø [mm] Gewicht [kg] S302-01/10/xx-1xx/xx-xx S302-01/16/xx-1xx/xx-xx S302-01/25/xx-1xx/xx-xx 2 Stellen... - Seite 27 Geräte mit zweiseitiger Anzeige Die folgende Abbildung zeigt die Geräteausführungen S302-04/10/4x-2xx/xx-xx und S302-F3/10/4x-2xx/xx-xx stellvertretend für die übrigen in nachfolgender Tabelle aufgeführten Ausführungen. 1 Stelle a [mm] b [mm] c [mm] Gewicht [kg] S302-01/10/xx-2xx/xx-xx S302-01/16/xx-2xx/xx-xx S302-01/25/xx-2xx/xx-xx 2 Stellen 1 Stelle + Dimension S302-02/06/xx-2xx/xx-xx S302-02/10/xx-2xx/xx-xx S302-F1/10/xx-2xx/xx-xx...
