5

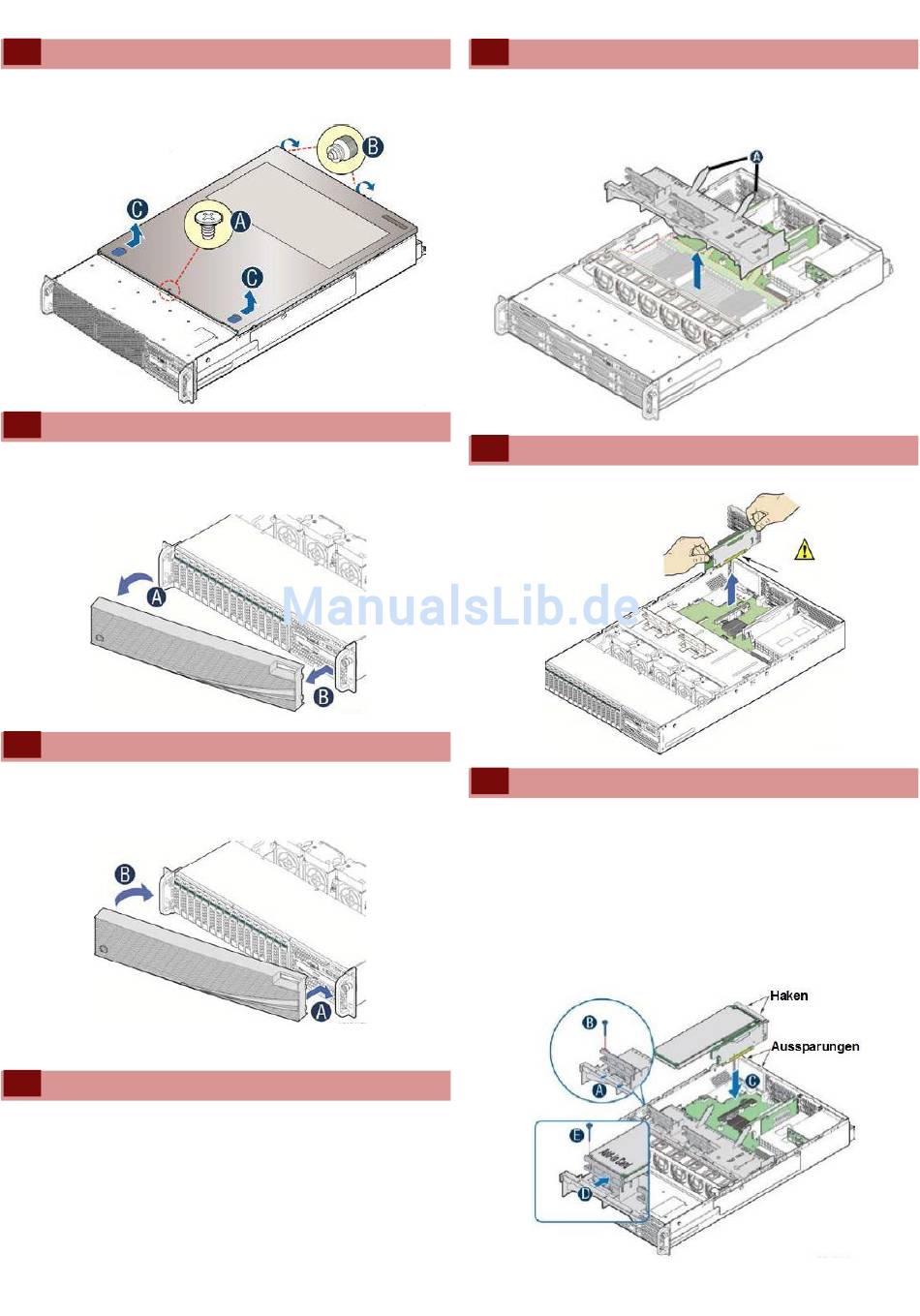

Abdeckung des Serversystems abnehmen
1.
Entfernen Sie die Transportsicherungsschraube (A).
2.
Lösen Sie die Rändelschrauben an der Rückseite (B).
3.
Halten Sie die blauen Tasten an der Gehäuseoberseite gedrückt und schieben
Sie die Gehäuseabdeckung bis zum
Anschlag nach hinten (C).
6
Frontblende abnehmen
1.
Falls die Frontblende abgeschlossen ist, schließen Sie sie auf.
2.
Ziehen Sie die linke Seite der Frontblende vom Rackgriff nach vorne ab (A).
3.
Schwenken Sie die Frontblende weiter von der Gehäusefront weg, bis die
Rasthaken am rechten Rackgriff frei werden (B).
7
Frontblende aufsetzen
1.
Setzen Sie die rechte Seite der Frontblende mit ihren Haken in den Rackgriff (A).
2.
Schwenken Sie die linke Seite der Frontblende an die Gehäusefront heran, bis sie
am linken Rackgriff einrastet (B).
3.
Schließen Sie die Frontblende bei Bedarf ab.
8
Lufthutze einbauen
1.
Richten Sie die 3 Kunststoffnasen an der Vorderkante der Lufthutze an den
Aussparungen in dem Lüftermodul aus.
2.
Senken Sie die Hutze in das System ab, so dass die Nasen einhaken.
3.
Drücken die Rückseite der Hutze nach unten, so dass die beiden Flügel unter der
Oberkante der beiden Riser-Karten einrasten.
9
Lufthutze ausbauen
1.
Lösen Sie die hinteren Flügel (A) von ihrem Sitz unter den Riser-Karten.
2.
Ziehen Sie die Lufthutze gerade nach oben aus dem Gehäuse. en Sie darauf,
dass die beiden Kunststoffnasen (C) in die entsprechenden
Führungslöcher in der Gehäusestrebe (D) greifen.
10
PCI-Riser-Modul ausbauen
1.
Ziehen Sie das Modul mit beiden Händen nach oben aus dem System.
11
PCI-Riser-Modul einbauen
Hinweis: Die Schritte 1, 2, 4, 5 sind nur erforderlich, wenn eine PCI-Erweiterungskarte
voller Baulänge im PCI-Riser-Modul installiert ist.
1.
Schieben Sie den blauen Kartenhalter auf der Luftleithaube zurück (A).
2.
Entfernen Sie den blauen Kunststoffstift (B).
3.
Positionieren Sie die Kontaktleiste der PCI-Riser-Karte über dem Riser-Sockel auf
der Hauptplatine und richten Sie die beiden Haken am Ende des Riser-Moduls an
den Aussparungen in der Gehäuserückwand aus. Drücken Sie die Riser-Karte
dann gerade nach unten in den Sockel (C).
4.
Schieben Sie den Kartenhalter an das Ende der PCI-Erweiterungskarte, so dass
dieses zwischen den Führungsschienen gehalten wird (D).
5.
Stecken Sie den blauen Kunststoffstift in den Kartenhalter und durch das
entsprechende Loch in der PCI-Karte (E).
MAXDATA PLATINUM 2200 IR M9 – Kurzanleitung
Riserkartenanschluss
3
