SQEx 05.2
Identifizierung
Typenbezeichnung
Schaltplan
Ansteuerung
2.2.

Kurzbeschreibung

Schwenkantrieb
10
SQEx 14.2 / SQREx 05.2

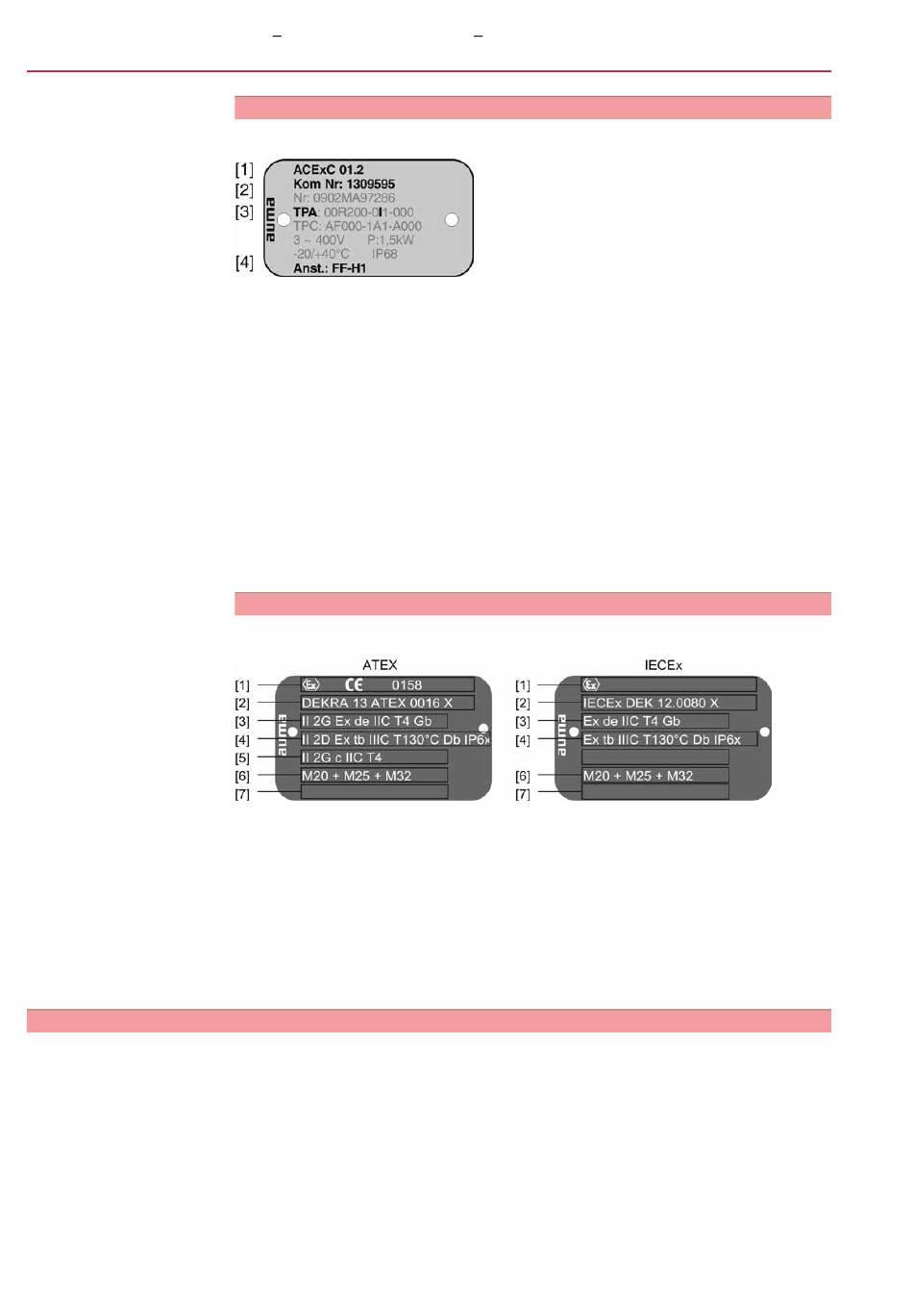

Beschreibung Typenschild Steuerung
Bild 4: Typenschild Steuerung
[1] Typenbezeichnung
[2] Kommisionsnummer
[3] Schaltplan
[4] Ansteuerung
ACExC 01.2 = Stellantriebs-Steuerung AUMATIC
9. Stelle im TPA Schaltplan: Stellungsgeber (Antrieb):
Steuereinheit: elektronisch:
I, Q = MWG (Magnetischer Weg- und Drehmomentgeber)
FF-H1 = Ansteuerung über Foundation Fieldbus H1-Schnittstelle
FF-H1/24 V DC = Ansteuerung über Foundation Fieldbus H1-Schnittstelle und
paralleler Schnittstelle mit 24 V DC
Beschreibung Prüfschild Explosionsschutz-Ausführung
Bild 5: Prüfschilder Explosionschutz-Ausführung (Beispiele)
[1] Ex-Symbol, CE-Zeichen, Kennnummer der Prüfstelle
[2] Ex-Bescheinigung (Nummer)
Klassifizierung:
[3] elektrischer Explosionsschutz Gas
[4] elektrischer Explosionsschutz Staub
[5] nicht elektrischer Explosionsschutz
[6] Gewinde für Kabeleinführungen am Elektroanschluss
[7] nicht belegt
Definition nach EN ISO 5211:
Ein Schwenkantrieb ist ein Stellantrieb, der auf die Armatur ein Drehmoment über
weniger als eine volle Umdrehung überträgt. Er muss keine Schubkräfte aufnehmen
können.
AUMA Schwenkantriebe werden elektromotorisch angetrieben. Für manuelle
Betätigung ist ein Handrad vorhanden. Die Abschaltung in den Endlagen kann weg-
oder drehmomentabhängig erfolgen. Zur Ansteuerung bzw. zur Verarbeitung der
Antriebssignale ist eine Steuerung unbedingt erforderlich.
SQREx 14.2 Steuereinheit: elektronisch (MWG)
ACExC 01.2 Non-Intrusive Foundation Fieldbus
