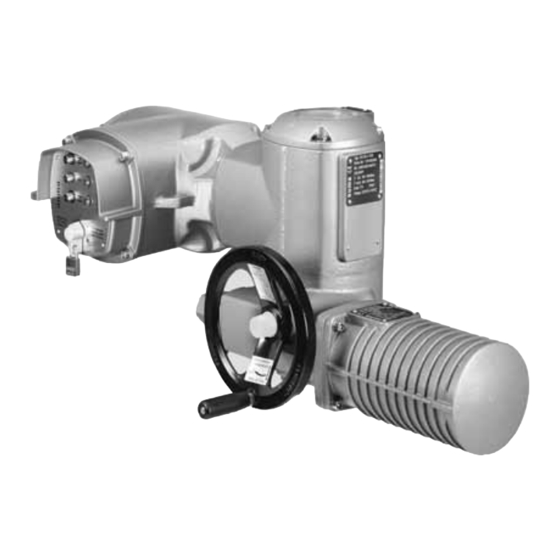

- Seite 1 Schwenkantriebe SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 mit Stellantriebs-Steuerung AUMA MATIC AM 01.1 Betriebsanleitung Montage, Bedienung, Inbetriebnahme...
-
Seite 2: Inhaltsverzeichnis
Zweck des Dokumentes: Dieses Dokument enthält Informationen für Installations-, Inbetriebnahme-, Bedien- und Wartungspersonal. Es soll helfen, das Gerät zu installieren und in Betrieb zu nehmen. Referenzunterlagen: Referenzunterlagen sind erhältlich über Internet: www.auma.com oder direkt bei AUMA (siehe <Adressen>). Inhaltsverzeichnis Seite Sicherheitshinweise....................... - Seite 3 SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AM 01.1 Inhaltsverzeichnis 6.1.1 Handbetrieb einlegen 6.1.2 Handbetrieb auskuppeln 6.2. Motorbetrieb 6.2.1 Bedienung vor Ort 6.2.2 Bedienung des Antriebs von Fern Anzeigen..........................7.1. Meldeleuchten 7.2. Mechanische Stellungsanzeige/Laufanzeige Meldungen..........................8.1. Rückmeldungen über Melderelais (binär) 8.2.
- Seite 4 Technische Daten........................13.1. Ausstattung und Funktionen Antrieb 13.2. Ausstattung und Funktionen Stellantriebs-Steuerung 13.3. Einsatzbedingungen 13.4. Sonstiges Ersatzteilliste.......................... 14.1. Schwenkantrieb SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 14.2. Stellantriebs-Steuerung AUMA MATIC AM 01.1/AM 02.1 Zertifikate..........................15.1. Einbauerklärung und EG Konformitätserklärung Stichwortverzeichnis......................Adressen..........................
-
Seite 5: Sicherheitshinweise
Wartungshinweise in dieser Anleitung beachtet werden. Veränderungen am Gerät sind nur mit Zustimmung des Herstellers erlaubt. Anwendungsbereich AUMA Schwenkantriebe sind für die Betätigung von Industriearmaturen, wie z. B. Klappen und Hähnen bestimmt. Andere Anwendungen sind nur mit ausdrücklicher (schriftlicher) Bestätigung des Herstellers erlaubt. -
Seite 6: Einsatzbereich In Ex-Zone 22 (Option)
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Sicherheitshinweise AM 01.1 Personenaufzüge nach DIN 15306 und 15309 Lastenaufzüge nach EN 81-1/A1 Rolltreppen Dauerbetrieb Erdeinbau dauernden Unterwassereinsatz (Schutzart beachten) explosionsgefährdete Bereiche, mit Ausnahme von Zone 22 strahlenbelastete Bereiche in Nuklearanlagen Bei unsachgemäßem oder nicht bestimmungsgemäßem Einsatz wird keine Haftung übernommen. -
Seite 7: Hinweise Und Symbole
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AM 01.1 Sicherheitshinweise Mögliche gefährliche Situation mit mittlerem Risiko. Falls der Warnhinweis nicht beachtet wird können Tod oder schwere gesundheitliche Schäden die Folge sein. Mögliche gefährliche Situation mit geringem Risiko. Falls der Warnhinweis nicht beachtet wird können leichte oder mittlere Verletzungen die Folge sein. -
Seite 8: Identifizierung
Typenschild Steuerung Typ und Baugröße Steuerung Kommisionsnummer Schaltplan Ansteuerung Typ und Baugröße Diese Anleitung gilt für folgende Geräte: Schwenkantriebe für Steuerbetrieb: SG 05.1, 07.1, 10.1, 12.1 Schwenkantriebe für Regelbetrieb: SGR 05.1, 07.1, 10.1, 12.1 AM 01.1/02.1 = Stellantriebs-Steuerung AUMA MATIC... -
Seite 9: Kurzbeschreibung
Stellantrieben und wird betriebsfertig geliefert. Die Steuerung kann direkt auf den Stellantrieb, oder abgesetzt auf einem Wandhalter montiert werden. Die Funktionen der Steuerung AUMA MATIC reichen von der herkömmlichen Ansteuerung der Armatur im AUF - ZU-Betrieb über Stellungsanzeigen und verschiedenen Meldungen bis hin zur Stellungsregelung. -
Seite 10: Transport, Lagerung Und Verpackung
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Transport, Lagerung und Verpackung AM 01.1 Transport, Lagerung und Verpackung Transport Transport zum Aufstellungsort in fester Verpackung durchführen. Schwebende Last! Tod oder schwere Verletzungen möglich. NICHT unter schwebender Last aufhalten. Hebezeug am Gehäuse und NICHT am Handrad befestigen. Stellantriebe, die auf eine Armatur gebaut sind: Hebezeug an der Armatur und NICHT am Stellantrieb befestigen. -
Seite 11: Montage
SGR 12.1 AM 01.1 Montage Montage Einbaulage AUMA Stellantriebe und Stellantriebs-Steuerungen können in beliebiger Einbaulage, ohne Einschränkung, betrieben werden. Ballengriff am Handrad montieren Um Transportschäden zu vermeiden, wird der Ballengriff umgekehrt am Handrad montiert. Vor Inbetriebnahme Ballengriff in richtiger Position montieren: Hutmutter [1] herausdrehen und Ballengriff [2] herausziehen. -
Seite 12: Kupplung
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Montage AM 01.1 4.3.1 Kupplung Bild 6: Einbaumaße Kupplung Kupplung Armaturenwelle Gewindestift Schraube Tabelle 1: Einbaumaße Kupplung Typ, Baugröße - Anschlussflansch X max [mm] Y max [mm] Z max [mm] SG/SGR 05.1-F05 SG/SGR 05.1-F07 SG/SGR 07.1-F07 SG/SGR 07.1-F10 SG/SGR 10.1-F10... -
Seite 13: Montagepositionen Der Ortssteuerstelle
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AM 01.1 Montage Antrieb mit Schrauben [4] befestigen. Information: Zur Vermeidung von Kontaktkorrosion empfehlen wir, die Schrauben mit Gewindedichtmittel einzukleben. Schrauben [4] über Kreuz mit Drehmoment nach Tabelle anziehen. Tabelle 2: Anziehdrehmomente für Schrauben Schrauben Anziehdrehmoment T [Nm]... - Seite 14 SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Montage AM 01.1 3 Schrauben der Platine lösen, Platine in die neue Position drehen und fest- schrauben. Prüfen, ob O-Ring in Ordnung ist, O-Ring richtig einlegen. Ortssteuerstelle in neue Positionen drehen und wieder aufsetzen. Beschädigung von Leitungen durch Verdrehen oder Einklemmen! Funktionsstörungen möglich.
-
Seite 15: Elektroanschluss
Auslieferung zusammen mit dieser Anleitung in einer wetterfesten Tasche am Gerät befestigt. Er kann auch unter Angabe der Kommissionsnummer (siehe Typenschild) angefordert, oder direkt vom Internet (http://www.auma.com) heruntergeladen werden. Absicherung bauseits Für den Kurzschlussschutz und zum Freischalten des Stellantriebs sind bauseits Sicherungen und Lasttrennschalter erforderlich. -
Seite 16: Anschluss Mit Auma Rundsteckverbinder
Anschlussleitung mit geeigneter Mindestbemessungstemperatur verwenden. Bei Anschlussleitungen die UV-Strahlungen ausgesetzt sind (z.B. im Freien) UV-beständige Leitungen verwenden. Anschluss mit AUMA Rundsteckverbinder Anschlussquerschnitte AUMA Rundsteckverbinder: Leistungsklemmen (U1, V1, W1, U2, V2, W2): max. 6 mm² flexibel/10 mm² starr Schutzleiter-Anschluss : max. -
Seite 17: Anschlussraum Öffnen
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AM 01.1 Elektroanschluss 5.2.1 Anschlussraum öffnen Bild 10: Anschluss AUMA Rundsteckverbinder, Ausführung S Deckel Schrauben Deckel O-Ring Schrauben Buchsenteil Buchsenteil Kabeleinführung Verschlussstopfen Kabelverschraubung (nicht im Lieferumfang enthalten) Gefährliche Spannung! Stromschlag möglich. Vor Öffnen spannungsfrei schalten. - Seite 18 SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Elektroanschluss AM 01.1 Im Fehlerfall: Gefährliche Spannung bei NICHT angeschlossenem Schutzleiter! Stromschlag möglich. Alle Schutzleiter anschließen. Schutzleiter-Anschluss mit externem Schutzleiter der Anschlussleitung verbinden. Gerät nur mit angeschlossenem Schutzleiter in Betrieb nehmen. Schutzleiter mit Ringzungen (flexible Leitungen), oder Ösen (starre Leitungen) am Schutzleiter-Anschluss fest anschrauben.
-
Seite 19: Anschlussraum Schließen
Bei starken Vibrationen der Armatur. Zulässige Länge der Verbindungsleitungen: max. 100 m. Aufbau Vor Anschluss beachten Falls im Antrieb ein Stellungsgeber (RWG) eingebaut ist: Verbindungsleitungen geschirmt ausführen. Ausführungen mit Potentiometer im Antrieb sind nicht geeignet. Wir empfehlen: AUMA Leitungssatz LSW1. -
Seite 20: Halterahmen
SG 12.1/SGR 05.1 SGR 12.1 Elektroanschluss AM 01.1 Falls kein AUMA Leitungssatz verwendet wird: Geeignete, flexible und geschirm- te Verbindungsleitungen verwenden. Sind Verbindungsleitungen z.B. von Heizung oder Schalter vorhanden die vom Antrieb direkt zum Kundenstecker XK durchverdrahtet werden (XA-XM-XK, siehe Schaltplan), müssen diese Verbindungsleitungen einer Isolationsprüfung gemäß... -
Seite 21: Bedienung
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AM 01.1 Bedienung Bedienung Handbetrieb Zur Einstellung und Inbetriebnahme, bei Motorausfall oder Ausfall des Netzes, kann der Antrieb im Handbetrieb betätigt werden. Im Motorbetrieb steht das Handrad still. Eine Umschaltung vom Motorbetrieb in den Handbetrieb ist nicht erforderlich. -
Seite 22: Bedienung Des Antriebs Von Fern
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Bedienung AM 01.1 Bild 17: Ortssteuerstelle Drucktaster für Fahrbefehl in Richtung AUF Drucktaster Stop Drucktaster für Fahrbefehl in Richtung ZU Wahlschalter Heiße Oberflächen z.B. durch hohe Umgebungstemperaturen oder durch starke Sonneneinstrahlung möglich! Verbrennungsgefahr Oberflächentemperatur prüfen und ggf. - Seite 23 SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AM 01.1 Bedienung Information Bei Antrieben mit Stellungsregler ist optional eine Umschaltung zwischen Steuer- betrieb (FERN AUF-ZU) und Regelbetrieb (FERN SOLL) möglich. Die Umschaltung erfolgt über den Eingang FERN HAND/REMOTE MANUAL, z.B. durch ein 24 V DC Signal (siehe Schaltplan).
-
Seite 24: Anzeigen
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Anzeigen AM 01.1 Anzeigen Meldeleuchten Die Farben der 3 Meldeleuchten auf der Ortssteuerstelle und die Zuordnung der Signale ist abhängig von der Bestellung. Bild 20: Ortssteuerstelle mit Meldeleuchten (Standard-Signalisierung) leuchtet (grün): Endlage AUF erreicht leuchtet (rot): Sammelstörmeldung leuchtet (gelb): Endlage ZU erreicht Die Sammelstörmeldung (rote Meldeleuchte) tritt auf, wenn eines der folgenden... - Seite 25 SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AM 01.1 Anzeigen Bild 21: Mechanische Stellungsanzeige Deckel Anzeigescheibe Anzeigemarke Symbol für Stellung AUF Symbol für Stellung ZU...
-
Seite 26: Meldungen
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Meldungen AM 01.1 Meldungen Rückmeldungen über Melderelais (binär) Über Melderelais können Betriebszustände vom Antrieb bzw. der Steuerung als binäre Signale gemeldet werden. Die Zuordnung der Signale ist entsprechend der Bestellung festgelegt. Beispiel: Relaiskontakt offen = Endlage ZU nicht erreicht Relaiskontakt geschlossen = Endlage ZU erreicht Schalter: 1 NC und 1 NO (Standard) Sammelstörmeldung... -
Seite 27: Inbetriebnahme (Grundeinstellungen)
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AM 01.1 Inbetriebnahme (Grundeinstellungen) Inbetriebnahme (Grundeinstellungen) Wahlschalter in Stellung 0 (AUS) stellen. Information: Der Wahlschalter ist kein Netzschalter. In der Stellung 0 (AUS) wird die Ansteuerung des Antriebs verhindert. Die Spannungsversorgung der Steuerung bleibt bestehen. Spannungsversorgung einschalten. -
Seite 28: Endanschlag Zu Einstellen
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Inbetriebnahme (Grundeinstellungen) AM 01.1 Offenliegende, drehende Teile (Klappen/Hähne) an der Armatur! Quetschungen und Schäden durch Armatur bzw. Antrieb. Endanschläge nur durch ausgebildetes Fachpersonal einstellen. Endanschläge so einstellen, dass sie im Normalbetrieb NICHT angefahren werden. -
Seite 29: Endanschlag Auf Einstellen
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AM 01.1 Inbetriebnahme (Grundeinstellungen) 9.2.2 Endanschlag AUF einstellen Bild 25: Endanschlag Schrauben Endmutter Schutzkappe Falls die vier Schrauben [1] angezogen sind: Schrauben [1] mit ca. 3 Umdre- hungen lösen. Armatur mit Handrad in Endlage AUF fahren. Dabei Prüfen, ob Endmutter [2] mitdreht. -
Seite 30: Schwenkwinkel Verändern
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Inbetriebnahme (Grundeinstellungen) AM 01.1 9.3.1 Schwenkwinkel verändern Bild 27: Endanschlag Gewindestift Endmutter Schutzkappe Anschlagmutter Dichtring Schutzkappe [3] abschrauben. Gewindestift [1] herausschrauben, dabei Endmutter [2] mit Gabelschlüssel festhalten. Schwenkwinkel vergrößern: 3.1 Endmutter [2] gegen Uhrzeigersinn drehen. Dabei Maß A max. nicht überschreiten. -
Seite 31: Drehmomentschaltung Einstellen
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AM 01.1 Inbetriebnahme (Grundeinstellungen) Schrauben [2] lösen und Deckel [1] am Schaltwerkraum abnehmen. Wenn Anzeigescheibe [3] vorhanden: Anzeigescheibe [3] mit Gabelschlüssel (als Hebel) abziehen. Information: Um Lackschäden zu vermeiden, Gabelschlüssel mit weichem Gegenstand, z.B. Tuch unterlegen. Drehmomentschaltung einstellen Wenn das hier eingestellte Abschaltmoment erreicht wird, werden die Drehmomentschalter betätigt (Überlastschutz der Armatur). -
Seite 32: Wegschaltung Einstellen
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Inbetriebnahme (Grundeinstellungen) AM 01.1 Skalenscheibe [4] durch Verdrehen auf das erforderliche Drehmoment einstellen (1 da Nm = 10 Nm). Sicherungsschrauben [3] wieder anziehen. Information: Maximales Anziehdrehmoment: 0,3 0,4 Nm Die Drehmomentschaltung ist eingestellt. Beispiel: Im o.g. -
Seite 33: Endlage Auf (Weißes Feld) Einstellen
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AM 01.1 Inbetriebnahme (Grundeinstellungen) 9.6.2 Endlage AUF (weißes Feld) einstellen Handbetrieb einlegen. Handrad entgegen Uhrzeigersinn drehen, bis Armatur offen ist. Handrad ca. 4 Umdrehung (Nachlauf) zurückdrehen, um zu verhindern, dass der Endanschlag (durch Nachlauf) vor Erreichen des Wegschalters angefahren wird. -
Seite 34: Laufrichtung Auf (Weißes Feld) Einstellen
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Inbetriebnahme (Grundeinstellungen) AM 01.1 Steht der Zeiger [2] 90° vor Punkt [3]: Nur noch langsam weiterdrehen. Springt der Zeiger [2] zum Punkt [3]: Nicht mehr drehen und Einstellspindel loslassen. Die Zwischenstellung in Laufrichtung ZU ist eingestellt. Falls zu weit gedreht wurde (Ratschen nach Umspringen des Zeigers): Einstell- spindel in die gleiche Richtung weiterdrehen und Einstellvorgang wiederholen. -
Seite 35: Wegschaltung Prüfen
Bei korrekter Funktion wird das Ansprechen des Motorschutzes über die rote Meldeleuchte Sammelstörmeldung an der Ortssteuerstelle signalisiert. Wahlschalter in Stellung Reset drehen. Bei korrekter Funktion wird die Störmeldung zurückgenommen. Falls keine Störung ausgelöst wird: Verdrahtung und Wahlschalter vom AUMA Service überprüfen lassen. -
Seite 36: Potentiometer Einstellen
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Inbetriebnahme (Grundeinstellungen) AM 01.1 Potentiometer einstellen — Option — Das Potentiometer dient als Wegaufnehmer zur Erfassung der Armaturenstellung. Information Diese Einstellung ist nur dann erforderlich, wenn das Potentiometer direkt auf den Kundenanschluss XK verdrahtet ist (siehe Schaltplan). Information Bedingt durch Stufung des Untersetzungsgetriebes wird nicht immer der gesamte Widerstandsbereich/Hub durchfahren. -
Seite 37: Mechanische Stellungsanzeige Einstellen
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AM 01.1 Inbetriebnahme (Grundeinstellungen) Bild 39: Blick auf Steuereinheit Potentiometer (Wegaufnehmer) Potentiometer min. (0/4 mA) Potentiometer max. (20 mA) Messpunkt (+) 0/4 20 mA Messpunkt ( ) 0/4 20 mA Spannung an elektronischen Stellungsgeber anlegen. Armatur in Endlage ZU fahren. -
Seite 38: Schaltwerkraum Schließen
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Inbetriebnahme (Grundeinstellungen) AM 01.1 Armatur nochmal in Endlage ZU fahren. Einstellung prüfen: Falls das Symbol (ZU) nicht mehr mit der Anzeigemarke am Deckel übereinstimmt: Einstellung wiederholen. 9.12 Schaltwerkraum schließen Korrosionsgefahr durch Lackschäden! Lackschäden nach Arbeiten am Gerät ausbessern. Dichtflächen an Deckel und Gehäuse säubern. - Seite 39 SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AM 01.1 Inbetriebnahme (Grundeinstellungen) Bild 43: Schwenkantrieb mit Einphasen-Wechselstrommotor Motordeckel Potentiometer Gefährliche Spannung! Stromschlag möglich. Vor Öffnen spannungsfrei schalten. Korrosionsgefahr durch Lackschäden! Lackschäden nach Arbeiten am Gerät ausbessern. Motordeckel [1] abschrauben Gewünschte Stellzeit mit dem Potentiometer [2] einstellen. Dichtflächen an Motordeckel und Gehäuse säubern.
-
Seite 40: Inbetriebnahme Einstellungen In Der Steuerung
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Inbetriebnahme Einstellungen in der Steuerung AM 01.1 Inbetriebnahme Einstellungen in der Steuerung Die Steuerung wird entsprechend der Bestellung ab Werk eingestellt. Änderungen an der Einstellung sind nur erforderlich, wenn das Gerät für eine andere Anwendung als in der Bestellung genannt eingesetzt wird. -
Seite 41: Tippbetrieb Oder Selbsthaltung Einstellen
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AM 01.1 Inbetriebnahme Einstellungen in der Steuerung Die Drehmomentschaltung wird auf das gewünschte Abschaltmoment eingestellt. Drehmomentabhängiges Nach Erreichen des Abschaltmoments wird der Stellantrieb abgeschaltet. Abschalten Die Wegschaltung dient zur Signalisierung und muss so eingestellt sein, dass sie kurz vor Erreichen des eingestellten Abschaltmoments anspricht. -
Seite 42: Laufanzeige (Blinkgeber) Ein-/ Ausschalten
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Inbetriebnahme Einstellungen in der Steuerung AM 01.1 Tippbetrieb oder Selbsthaltung über DIP-Schalter [S2] einstellen. Bild 46: DIP-Schalter auf Logik-Platine [S2] 6-fach DIP, Schalter 1 für Stellbefehle ZU von Fern für Stellbefehle AUF von Fern für Stellbefehle ZU über Drucktaster vor Ort für Stellbefehle AUF über Drucktaster vor Ort Schalter gedrückt (Stellung ON): Selbsthaltung... -
Seite 43: Stellungsregler
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AM 01.1 Inbetriebnahme Einstellungen in der Steuerung Meldung über DIP Schalter [S2] ein-/ ausschalten. Bild 48: DIP-Schalter auf Logik-Platine [S2] 6-fach DIP, Schalter 6 Schalter 6 gedrückt (Stellung ON): Meldung Drehmomentfehler in Sammelstör- meldung aktiviert Schalter 6 oben (Stellung OFF): Meldung Drehmomentfehler in Sammelstörmel- dung ausgeschaltet... -
Seite 44: Verhalten Bei Signalausfall (Reaktion Des Antriebs)
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Inbetriebnahme Einstellungen in der Steuerung AM 01.1 Tabelle 7: Einstellung Eingangsbereich Sollwert E1 Sollwert E1 [S1 7] DIP 3 und 5 20 mA 10 V Tabelle 8: Einstellung Eingangsbereich Istwert E2 Istwert E2 [S1 7] DIP 1 20 mA... -
Seite 45: Abgleich In Endlagen Durchführen
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AM 01.1 Inbetriebnahme Einstellungen in der Steuerung Tabelle 9: Empfohlene Einstellungen Verhalten bei Signalausfall von Signalart [S2 7] E1 und/ oder E2 Sollwert E1 Istwert E2 DIP 1 2 3 4 Fail as is 20 mA 20 mA Fail close... - Seite 46 SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Inbetriebnahme Einstellungen in der Steuerung AM 01.1 Bild 51: Stellungsregler-Platine [MP1] Messpunkt ( ) für Istwert E2 [MP2] Messpunkt (+) für Istwert E2 [MP3] Messpunkt (+) für Sollwert E1 [MP4] Messpunkt ( ) für Sollwert E1 Aufkleber mit Signalangabe [V10] rote LED: E1/E2 <4 mA Wahlschalter in Stellung Ortsbedienung (ORT) stellen.
- Seite 47 SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AM 01.1 Inbetriebnahme Einstellungen in der Steuerung Stellungsregler mit Potentiometer 0 [P3] einstellen. 9.1 Falls beide LEDs aus sind, oder die grüne LED [V28] leuchtet: Potentio- meter 0 [P3] geringfügig in Uhrzeigersinn drehen bis gelbe LED [V27] leuchtet.
-
Seite 48: Empfindlichkeit Einstellen
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Inbetriebnahme Einstellungen in der Steuerung AM 01.1 10.6.4 Empfindlichkeit einstellen Unnötiger Verschleiß an Armatur und Stellantrieb durch zu hohe Schalthäufig- keit (Empfindlichkeit)! Totzone so groß wie vom Prozess zulässig einstellen. Maximale Schalthäufigkeit des Antriebs beachten (siehe Technische Datenblätter für Regelantriebe). -
Seite 49: Steuerung Schließen
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AM 01.1 Inbetriebnahme Einstellungen in der Steuerung NOT - AUF Eingang: Antrieb fährt in Endlage AUF. Der NOT-Fahrbefehl ist in allen drei Wahlschalterstellungen (ORT, AUS, FERN) wirksam. Antrieb kann beim Einschalten sofort los fahren! Personenschäden oder Schäden an Armatur möglich. -
Seite 50: Störungsbehebung
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Störungsbehebung AM 01.1 Störungsbehebung 11.1 Fehler bei der Inbetriebnahme Tabelle 11: Fehler bei der Inbetriebnahme Fehlerbeschreibung Mögliche Ursachen Abhilfe Fehler in Endlage Bei der Einstellung der Wegschaltung wurde Nachlauf ermitteln: Nachlauf = Weg der zu- Antrieb fährt in Endanschlag, ob- Nachlauf nicht berücksichtigt. - Seite 51 Bild 57: Zugang zu Sicherungen Ortssteuerstelle Melde- und Steuerplatine Netzteil Primärsicherungen Netzteil F1/F2 G-Sicherung F1/F2 AUMA Art.-Nr. Größe 6,3 x 32 mm Wendeschütze 1 A T; 500 V K002.277 Spannungsversorgung ≤ 500 V Wendeschütze 2 A FF; 690 V K002.665 Spannungsversorgung >...
-
Seite 52: Motorschutz (Thermoüberwachung)
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Störungsbehebung AM 01.1 11.2.2 Motorschutz (Thermoüberwachung) Zum Schutz gegen Überhitzung und unzulässig hohe Oberflächentemperaturen am Antrieb sind in der Motorwicklung Kaltleiter oder Thermoschalter integriert. Der Motorschutz spricht an, sobald die maximal zulässige Wicklungstemperatur erreicht ist. -
Seite 53: Instandhaltung Und Wartung
Wir empfehlen für solche Tätigkeiten unseren Service zu kontaktieren. Instandhaltungs- und Wartungsarbeiten nur wenn Gerät außer Betrieb ist. AUMA AUMA bietet umfangreiche Serviceleistungen wie z. B. Instandhaltung und Wartung Service & Support und auch Kundenschulungen an. Kontaktadressen sind in diesem Dokument unter <Adressen>... -
Seite 54: Technische Daten
In den folgenden Tabellen sind neben der Standardausführung auch Optionen ange- geben. Die genaue Ausführung muss dem Technischen Datenblatt zum Auftrag entnommen werden. Das Technische Datenblatt zum Auftrag steht im Internet unter http://www.auma.com zum Download in deutscher und englischer Sprache zur Verfügung (Angabe der Kommissionsnummer erforderlich). 13.1... -
Seite 55: Ausstattung Und Funktionen Stellantriebs-Steuerung
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AM 01.1 Technische Daten Technische Daten Weg- und Drehmomentschalter Mechanische Lebensdauer 2 x 10 Schaltspiele versilberte Kontakte: U min. 30 V AC/DC U max. 250 V AC/DC I min. 20 mA I max. Wechselstrom 5 A bei 250 V (ohmsche Last) 3 A bei 250 V (induktive Last, cos phi = 0,6) I max. - Seite 56 SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Technische Daten AM 01.1 Ansteuerung Standard: Steuereingänge 24 V DC, AUF - HALT - ZU (über Optokoppler, gemeinsames Bezugspoten- tial), Stromaufnahme: ca. 10 mA pro Eingang Mindestimpulsdauer für Regelantriebe beachten Option: Steuereingänge 115 V AC, AUF - HALT - ZU - NOT (über Optokoppler, gemeinsames Be- zugspotential), Stromaufnahme: ca.
-
Seite 57: Einsatzbedingungen
Optionen: IP 68 IP 68-DS IP 67-DS Die Schutzart IP 68 erfüllt gemäß AUMA Festlegung folgende Anforderungen: Wassertiefe: maximal 6 m Wassersäule Dauer der Überflutung durch Wasser: maximal 72 Stunden Während der Überflutung bis zu 10 Betätigungen Regelbetrieb ist während einer Überflutung nicht möglich (DS = Double Sealed = Anschlussraum zusätzlich gegen Innenraum abgedichtet) -
Seite 58: Sonstiges
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Technische Daten AM 01.1 Umgebungstemperatur Siehe Typenschild Standard: 25 °C bis +70 °C Optionen: 40 °C bis +70 °C 50 °C bis +70 °C Tieftemperatur-Ausführungen inklusive Heizsystem zum Anschluss an externe Spannungs- versorgung 230 V AC oder 115 V AC. Lebensdauer Steuerbetrieb (Betätigungszyklen AUF - ZU - AUF): SG 05.1... -
Seite 59: Ersatzteilliste
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AM 01.1 Ersatzteilliste Ersatzteilliste 14.1 Schwenkantrieb SG 05.1 SG 12.1/SGR 05.1 SGR 12.1... - Seite 60 Information: Bei jeder Ersatzteil-Bestellung bitten wir, uns den Gerätetyp und unsere Kommissionsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungsansprüchen. Die Darstellung der Er- satzteile kann von der Lieferung abweichen.
-
Seite 61: Stellantriebs-Steuerung Auma Matic Am 01.1/Am
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AM 01.1 Ersatzteilliste 14.2 Stellantriebs-Steuerung AUMA MATIC AM 01.1/AM 02.1... - Seite 62 Information: Bei jeder Ersatzteil-Bestellung bitten wir, uns den Gerätetyp und unsere Kommissionsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungsansprüchen. Die Darstellung der Er- satzteile kann von der Lieferung abweichen.
-
Seite 63: Zertifikate
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AM 01.1 Zertifikate Zertifikate 15.1 Einbauerklärung und EG Konformitätserklärung... -
Seite 64: Stichwortverzeichnis
SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 Stichwortverzeichnis AM 01.1 Stichwortverzeichnis Kaltleiterauslösegerät Kommisionsnummer Korrosionsschutz 10 , 57 Abgleich Stellungsregler Kurzschlussschutz Abschaltart einstellen Absicherung bauseits Analoge Meldungen Lagerung Anschlussplan Laufanzeige 24 , 24 Anschlussquerschnitte Laufanzeige ein-/ ausschalten Ansteuerung Leitungssatz Anwendungsbereich Anzeigen Mechanische Stellungsanzei- 24 , 37 Anzeigescheibe... - Seite 65 SG 05.1 SG 12.1/SGR 05.1 SGR 12.1 AM 01.1 Stichwortverzeichnis Sammelstörmeldung 24 , 26 Schalter prüfen Schaltplan 9 , 15 Schmierung Schutzart Schutzdeckel Schutzmaßnahmen Schwenkwinkel Selbsthaltung einstellen Service Sicherheitshinweise Sicherheitshinweise/Warnun- Signalart Signalausfall Sollwert Spannungsversorgung Stellungsanzeige Stellungsgeber RWG Stellungsregler Stellzeit Stromart Stromaufnahme Störungsbehebung Support...
