  • Seite 1 Betriebsanleitung Originalbetriebsanleitung Wasserverteilstation 1.436-701.0 1.436-702.0 Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf. BTA 5.960-556.0 Version 2.0 - 06/2013...
  • Seite 3 WASSERVERTEILSTATION Inhaltsverzeichnis EG Konformitätserklärung Beschreibung Allgemeine Angaben ..............5 Übersicht ..................6 Technische Daten ..............7 Optionales Zubehör ..............8 Bedienung Aufbau ..................9 2.1.1 Wasserverteilstation aufbauen ........9 2.1.2 Wasserverteilstation in Betrieb nehmen ...... 10 2.1.3 Desinfektion der Wasserverteilstation ......10 Außerbetriebnahme ..............
  • Seite 4 WASSERVERTEILSTATION EG KONFORMITÄTSERKLÄRUNG EG Konformitätserklärung Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesund- heitsanforderungen der unten aufgeführten EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Produkt: Wasserverteiler Typ:...

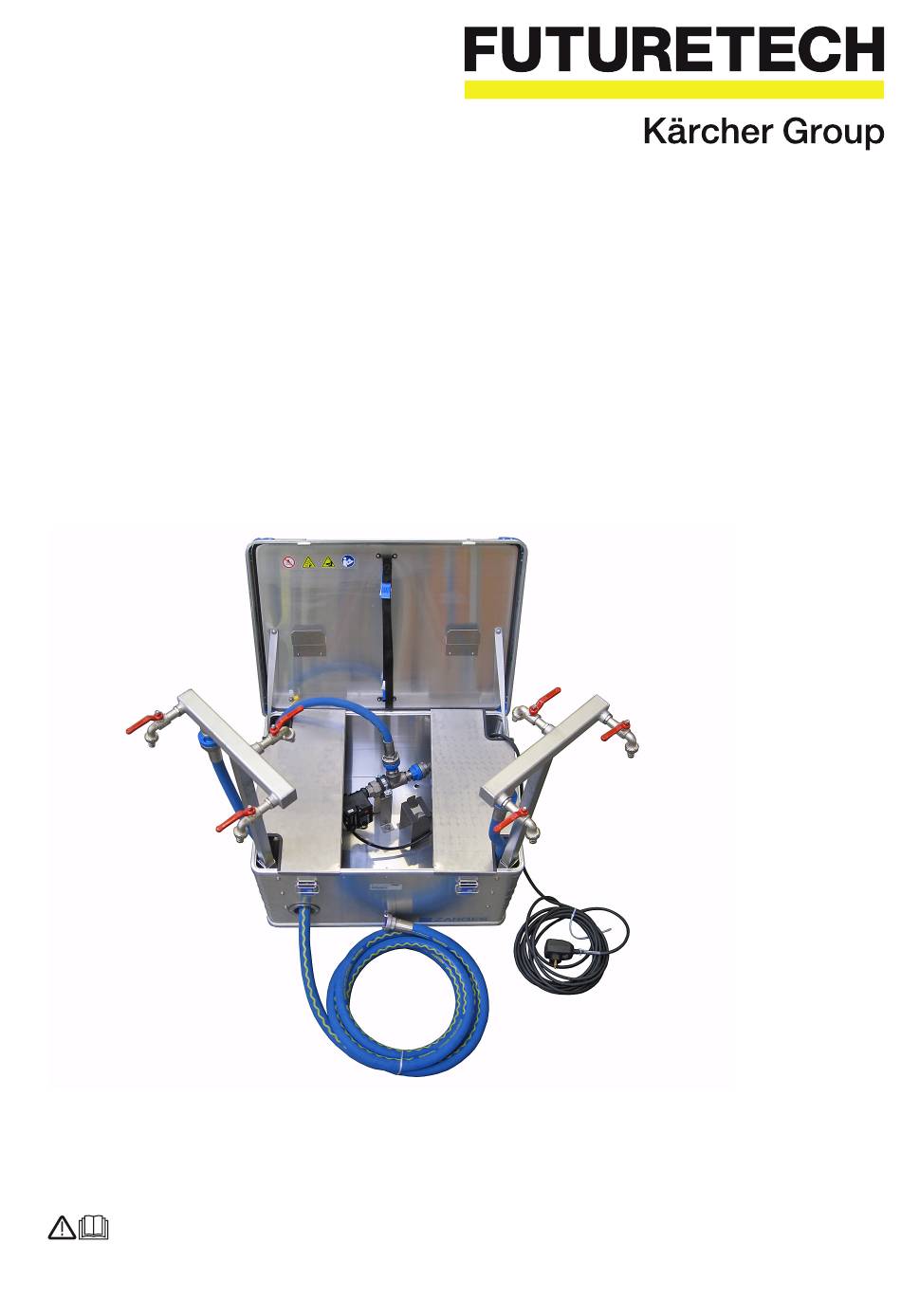

  • Seite 5 BESCHREIBUNG WASSERVERTEILSTATION Beschreibung Allgemeine Angaben Abb. 1 Wasserverteilstation, betriebsbereit Die Wasserverteilstation ist als optionales Gerät für eine Wasseraufberei- tungsanlage gedacht. Sie dient dazu, Wasser, das beispielsweise in einem Falttank gelagert ist, einfach und schnell in geeignete Gefäße oder Wassertragetaschen abzufül- len.
  • Seite 6 WASSERVERTEILSTATION BESCHREIBUNG Übersicht Die Wasserverteilstation besteht aus einer Alukiste (1, Abb. 2) und den da- rin verlasteten Komponenten. Abb. 2 Baugruppenübersicht Komponenten der Wasserverteilstation: • zwei Armaturenträger (3, Abb. 2) mit je drei Entnahmehähnen • zwei Verbindungsschläuche (2, Abb. 2) •...
  • Seite 7 BESCHREIBUNG WASSERVERTEILSTATION Technische Daten Abmessungen und Gewicht Länge 800 mm Breite 600 mm Höhe 410 mm Gesamtgewicht 32 kg Wasserentnahmestellen Anzahl Pumpe Nennspannung 230 V Frequenz 50 Hz Leistung 0,75 kW Druck max. 4,2 bar Fördermenge max. 5 m Integrierter Druckschalter Kennlinie der Wasserpumpe: H (m) - 7 -...
  • Seite 8 WASSERVERTEILSTATION BESCHREIBUNG Optionales Zubehör Benennung Bestell-Nr.: RM 792 Desinfekt K3 Aktiv (6 x 150 ml) 6.294-010.0 Calziumhypochlorit (6 x 0,9 kg) 6.291-505.0 - 8 -...
  • Seite 9 BEDIENUNG WASSERVERTEILSTATION Bedienung Aufbau 2.1.1 Wasserverteilstation aufbauen • Alukiste mit Wasserverteilstation an geeigneter Stelle aufstellen. ACHTUNG Bei Frostgefahr die Wasserverteilstation geschützt auf- bauen. Abb. 3 Alukiste mit Wasserverteilstation • Material aus der Kiste entnehmen. • Beide Armaturenträger (1, Abb. 3) in die vorgesehenen Hülsen in der Kiste einstecken.
  • Seite 10 WASSERVERTEILSTATION BEDIENUNG 2.1.2 Wasserverteilstation in Betrieb nehmen • Einen Entnahmehahn (6, Abb. 3) öffnen und geeignetes Gefäß unter- stellen (z. B. 10 l-Eimer). • Anschlusskabel (3, Abb. 3) an eine Steckdose 230 V anschließen. • Roten Resetknopf am Druckschalter drücken, Pumpe läuft an. HINWEIS Ist eine große Entfernung zum Trinkwassertank zu überbrücken, ist es möglich, dass die Pumpe abschal-...
  • Seite 11 BEDIENUNG WASSERVERTEILSTATION • Entnahmehahn nochmals öffnen und ein zweites mal ca. 10 l der Desin- fektionslösung auslaufen lassen. • Die anderen fünf Entnahmehähne in gleicher Weise nacheinander des- infizieren. • Alle Entnahmehähne schließen und Desinfektionslösung einwirken las- sen: – Calziumhypochlorit-Lösung: 24 Stunden –...
  • Seite 12 WASSERVERTEILSTATION BEDIENUNG Außerbetriebnahme • Anschlussschlauch (5, Abb. 3) an der Wasserentnahmestelle und der Pumpe abnehmen. • Einen Entnahmehahn öffnen und Wasserverteilstation leerlaufen lassen. Die Pumpe wird dann über den Trockenlaufschutz des Druckschalters abgeschaltet. • Anschlusskabel (3, Abb. 3) an der Stromversorgung ziehen. •...
  • Seite 13 BEDIENUNG WASSERVERTEILSTATION Störung, Ursache und Beseitigung Die folgende Auflistung soll helfen, Störungen so weit zu beheben, dass die rasche Verwendbarkeit während der Einsatzzeit wiederhergestellt bzw. eine Überstellung an die zuständige Instandsetzungseinrichtung ermöglicht wird. Störung, Fehler Ursache Beseitigung Pumpe läuft nicht an •...
  • Seite 14 WASSERVERTEILSTATION BEDIENUNG - 14 -...
  • Seite 16 Kärcher Futuretech GmbH 71409 Schwaikheim Alfred-Schefenacker-Str. 1 Germany www.kaercher-futuretech.com Service +49 7195 14-3300 +49 7195 14-4041 service-futuretech@de.kaercher.com © Kärcher Futuretech GmbH - 2013 Technische Änderungen vorbehalten.
