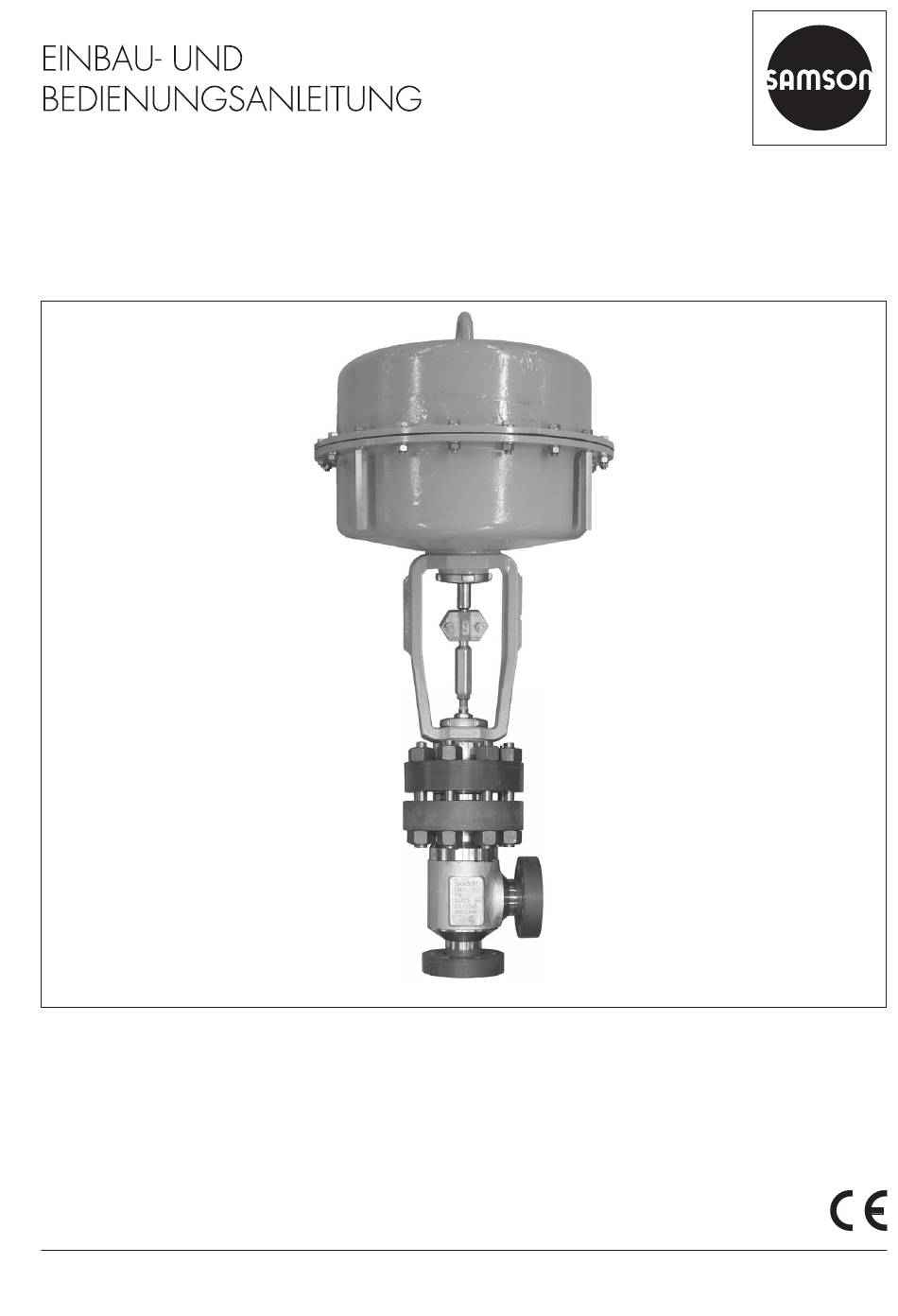

EB 8059
Originalanleitung
Ventil Typ 3259
zur Kombination mit Antrieben,
z. B. pneumatische Antriebe Typ 3271 oder Typ 3277
Ausgabe Mai 2021
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samson 3259

Inhaltszusammenfassung für Samson 3259

  • Seite 1 EB 8059 Originalanleitung Ventil Typ 3259 zur Kombination mit Antrieben, z. B. pneumatische Antriebe Typ 3271 oder Typ 3277 Ausgabe Mai 2021...
  • Seite 2 Î Für die sichere und sachgerechte Anwendung diese EB vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. Î Bei Fragen, die über den Inhalt dieser EB hinausgehen, After Sales Service von SAMSON kontaktieren (aftersalesservice@samsongroup.com). Gerätebezogene Dokumente, wie beispielsweise die Einbau- und Bedie- nungsanleitungen, stehen im Internet unter www.samsongroup.com >...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise und Schutzmaßnahmen ..........1-1 Hinweise zu möglichen schweren Personenschäden ........1-4 Hinweise zu möglichen Personenschäden ............1-5 Hinweise zu möglichen Sachschäden ............1-7 Gesonderte Hinweise zur Nutzung eines RFID-Transponders ......1-8 Warnhinweise am Gerät ................1-8 Kennzeichnungen am Gerät ................2-1 Typenschild des Ventils ................2-1 Typenschild des Antriebs................2-2 Werkstoffkennzeichnung ................2-2 Schild bei nachziehbarer Stopfbuchspackung ..........2-2...
  • Seite 4 Ersatzteile und Verbrauchsgüter bestellen ............9-15 Außerbetriebnahme .................10-1 Demontage ....................11-1 11.1 Ventil aus der Rohrleitung ausbauen ............11-1 11.2 Antrieb demontieren .................11-2 Reparatur ....................12-1 12.1 Geräte an SAMSON senden..............12-1 Entsorgung....................13-1 Zertifikate ....................14-1 Anhang ....................15-1 15.1 Anzugsmomente, Schmiermittel und Werkzeuge ..........15-1 15.2 Ersatzteile....................15-1 15.3 Service .....................15-3...

  • Seite 5: Sicherheitshinweise Und Schutzmaßnahmen

    Sicherheitshinweise und Schutzmaßnahmen 1 Sicherheitshinweise und Schutzmaßnahmen Bestimmungsgemäße Verwendung Das SAMSON-Eckventil Typ 3259 ist in Kombination mit einem Antrieb, z. B. dem pneuma- tischen Antrieb Typ 3271 oder Typ 3277, für die Volumenstrom-, Druck- und Temperaturre- gelung von flüssigen, gasförmigen oder dampfförmigen Medien in industriellen Hochdruck- anlagen nach IG-Norm bestimmt.
  • Seite 6 Unterweisung bzw. eine Berechtigung zum Arbeiten an explosionsgeschützten Geräten in ex- plosionsgefährdeten Anlagen haben. Persönliche Schutzausrüstung SAMSON empfiehlt, sich über die vom eingesetzten Medium ausgehenden Gefahren zu in- formieren, z. B. anhand der u GESTIS-Stoffdatenbank. Je nach eingesetztem Medium und/ oder der jeweiligen Tätigkeit ist unter anderem folgende Schutzausrüstung erforderlich: −...
  • Seite 7 Grenzwerte für das Produkt nicht über- oder unterschritten werden. Das gilt auch für An- und Abfahrprozesse. An- und Abfahrprozesse sind Teil der Betreiberprozesse und als solche nicht Bestandteil der vorliegenden Einbau- und Bedienungsanleitungen. SAMSON kann zu diesen Prozessen keine Aussagen treffen, da die operativen Details (z. B. Differenzdrücke und Temperaturen) individuell unterschiedlich und nur dem Betreiber bekannt sind.
  • Seite 8 Sicherheitshinweise und Schutzmaßnahmen Mitgeltende Dokumente Folgende Dokumente gelten in Ergänzung zu dieser Einbau- und Bedienungsanleitung: − EB für angebauten Antrieb, z. B. u EB 8310-X für SAMSON-Antriebe Typ 3271 und Typ 3277 − EBs für angeschlossene Anbaugeräte (Stellungsregler, Magnetventil usw.) − u AB 0100 für Werkzeuge, Anzugsmomente und Schmiermittel −...
  • Seite 9 Sicherheitshinweise und Schutzmaßnahmen 1.2 Hinweise zu möglichen Personenschäden WARNUNG Verbrennungsgefahr durch heiße oder kalte Bauteile und Rohrleitungen! Je nach eingesetztem Medium können Ventilbauteile und Rohrleitungen sehr heiß oder sehr kalt werden und bei Berührung zu Verbrennungen führen. Î Bauteile und Rohrleitungen abkühlen lassen oder erwärmen. Î...
  • Seite 10 Stellventile, die mit Antrieben mit vorgespannten Antriebsfedern aussgestattet sind, ste- hen unter mechanischer Spannung. Diese Stellventile sind bei Kombination mit pneuma- tischen SAMSON-Antrieben erkennbar an den verlängerten Schrauben an der Unter- seite des Antriebs. Î Vor Arbeiten am Antrieb Kraft der Federvorspannung aufheben, vgl. zugehörige Antriebsdokumentation.
  • Seite 11 Î Anzugsmomente einhalten, vgl. u AB 0100. Beschädigung des Ventils durch ungeeignete Werkzeuge! Für Arbeiten am Ventil werden bestimmte Werkzeuge benötigt. Î Nur von SAMSON zugelassene Werkzeuge verwenden, vgl. u AB 0100. Beschädigung des Ventils durch ungeeignete Schmiermittel! Der Werkstoff des Ventils erfordert bestimmte Schmiermittel. Ungeeignete Schmiermittel können die Oberfläche angreifen und beschädigen.

  • Seite 12: Gesonderte Hinweise Zur Nutzung Eines Rfid-Transponders

    Sicherheitshinweise und Schutzmaßnahmen 1.4 Gesonderte Hinweise zur Nutzung eines RFID-Transponders Der RFID-Transponder unterliegt bestimmten Begrenzungen im Einsatzbereich. Î Bei Einsatz des Ventils in explosionsgefährdeten Bereichen Ex-Zulassungen des RFID-Transponders beachten. Î RFID-Transponder keinem starken elektrischen Feld aussetzen. Î Elektrostatische Aufladungen vermeiden. Î...

  • Seite 13: Kennzeichnungen Am Gerät

    Übersicht aller Merkmale und möglichen Ausprägungen auf einem Ventil-Typenschild. Auf dem Typenschild des einzelnen Ventils sind nur die kennzeichnenden Positionen des Typs 3259 abgebildet. Bild 2-1: Beschriftungspositionen des Typen- schilds am Ventil Pos. Bedeutung der Beschriftungsposition Pos. Bedeutung der Beschriftungsposition 1 DataMatrix-Code 15 geräuschmindernde Maßnahme:...

  • Seite 14: Typenschild Des Antriebs

    Einsatzbereiche gemäß technischen Daten, Sachnummer gekennzeichnet. Der Werkstoff vgl. Kap. „Aufbau und Wirkungsweise“. kann unter Angabe dieser Sachnummer bei SAMSON erfragt werden. Zusätzlich wird zur Identifikation des Garniturwerkstoffs ein Sitzcode verwendet. Dieser wird auf dem Ty- penschild unter „Sitzcode“ angegeben. EB 8059...

  • Seite 15: Aufbau Und Wirkungsweise

    Aufbau und Wirkungsweise 3 Aufbau und Wirkungsweise sen einer im Normalfall in der Endlage be- findlichen Absperrarmatur verhindert wer- Der Typ 3259 ist ein Hochdruck-Eckventil. den. Dieser Typ wird bevorzugt mit den pneumati- schen SAMSON-Antrieben Typ 3271 oder 3.1 Sicherheitsstellungen Typ 3277 kombiniert (vgl. Bild 3-1), kann...
  • Seite 16 15 Packung 17 Gehäusedichtung (Lin- sendichtring) 56 Schraubflansch 57 Schraubflansch 92 Schlagmutter 111 Schraubflansch A4 Membran A7 Antriebsstange A8 Ringmutter A10 Feder A26/27 Kupplungsschelle S Stelldruckanschluss Bild 3-1: Ventil Typ 3259 mit pneumatischem Antrieb Typ 3271 (links) und pneumatischer Antrieb Typ 3277 (rechts) EB 8059...

  • Seite 17: Varianten

    3.3 Zusätzliche Einbauten bau- und Bedienungsanleitung für den je- weiligen pneumatischen Antrieb: u EB 8310‑X für Typ 3271 und Typ 3277 Schmutzfänger SAMSON empfiehlt, vor dem Ventilgehäuse einen SAMSON-Schmutzfänger einzubauen. 3.2 Varianten Ein Schmutzfänger verhindert, dass Fest- stoffanteile im Medium das Stellventil be- Mit Isolierteil/Balgteilabdichtung schädigen.

  • Seite 18: Anbaugeräte

    Ausführliche Informationen stehen im Typen- gen Bedingungen. blatt u T 8059 zur Verfügung. 3.4 Anbaugeräte Geräuschemissionen SAMSON kann keine allgemeingültige Aus- Vgl. Übersichtsblatt u T 8350 sage über die Geräuschentwicklung treffen. Die Geräuschemissionen sind abhängig von der Ausführung des Ventils, der Ausstattung der Anlage sowie dem eingesetzten Medi- Optionaler RFID-Transponder Einsatzbereiche gemäß...
  • Seite 19 Aufbau und Wirkungsweise Tabelle 3-1: Technische Daten Typ 3259 Nennweite 10 · 16 · 24 · 30 · 45 · 58 · 70 · 90 Nenndruck Anschlussart Schraubflansche mit Linsendichtringen nach IG-Norm metallisch dichtend oder metallisch dichtend für erhöhte Sitz-Kegel-Dichtung Anforderungen Kennlinienform gleichprozentig oder linear Stellverhältnis...
  • Seite 20 Aufbau und Wirkungsweise Tabelle 3-2: Maße und Gewichte Tabelle 3-2.1 bis Tabelle 3-2.3 enthalten die Maße und Gewichte für Typ 3259. Die Längen und Höhen sind in den Maßbildern auf Seite 3-7 definiert. Maße in mm · Gewichte in kg Tabelle 3-2.1: Maße und Gewichte für Typ 3259 in Normalausführung Nennweite Länge L...
  • Seite 21 Aufbau und Wirkungsweise Tabelle 3-2.3: Maße und Gewichte für Typ 3259 mit Balgteil Nennweite 350 cm² – 355v2 cm² – 700 cm² 1485 1485 750v2 cm² 1485 1485 H4 bei 1000 cm² Antrieb 1485 1485 1400-60 cm² 1400-120 cm² – 1115 1115 1570 1570 2800 cm² 2 x 2800 cm² – 1570 1570...
  • Seite 22 Aufbau und Wirkungsweise Info Weitere Maße und Gewichte können dem folgenden Typenblatt entnommen werden: u T 8059 Für Antriebe gilt die zugehörige Antriebsdokumentation, z. B. für pneumatische SAMSON‑ Antriebe: u T 8310‑1 für Antriebe Typ 3271 und Typ 3277 bis 750 cm² Antriebsfläche u T 8310‑2 für Antriebe Typ 3271 ab 1000 cm² Antriebsfläche u T 8310‑3 für Antriebe Typ 3271 mit 1400‑60 cm²...

  • Seite 23: Lieferung Und Innerbetrieblicher Transport

    Gefahr durch Herunterfallen schwebender am Gerät“. Lasten! 2. Lieferung auf Schäden durch Transport Î Nicht unter schwebenden Lasten aufhal- prüfen. Transportschäden an SAMSON ten. und Transportunternehmen (vgl. Liefer- Î Transportwege absichern. schein) melden. 3. Gewicht und Abmaße der zu transpor-...
  • Seite 24 WARNUNG Tipp Verletzungsgefahr durch Kippen des Stell- Bei Ausführungen mit Innengewinde am ventils! oberen Deckel eines SAMSON‑Antriebs Î Schwerpunkt des Stellventils beachten. kann statt der Ringschraube ein Anschlag- Î Stellventil gegen Umkippen und Verdre- wirbel eingeschraubt werden (vgl. zugehö- hen sichern.

  • Seite 25: Ventil Transportieren

    Lieferung und innerbetrieblicher Transport 4.3.1 Ventil transportieren − Verrohrungen und eventuell vorhandene Anbaugeräte vor Beschädigungen schüt- Das Stellventil kann mithilfe von Hebezeugen zen. wie z. B. einem Kran oder Gabelstapler − Stellventil vor Nässe und Schmutz schüt- transportiert werden. zen. Î Stellventil für den Transport auf der Palet- −...

  • Seite 26: Ventil Heben

    Lieferung und innerbetrieblicher Transport 4.3.2 Ventil heben − Anschlagmittel so befestigen, dass sie nach dem Einbau in die Rohrleitung wie- Für den Einbau des Stellventils in die Rohrlei- der entfernt werden können. tung können größere Ventile mithilfe von He- − Schwingen und Kippen des Stellventils bezeugen wie z. B.
  • Seite 27 Lieferung und innerbetrieblicher Transport 1. Je eine Hebeschlinge am Gehäuse, am Krans oder Gabelstaplers anschlagen, Ventiloberteil und am Antriebsjoch sowie vgl. Bild 4-3. am Tragmittel (z. B. Haken) des Krans 2. Die am Gehäuse angeschlagenen Hebe- oder Gabelstaplers anschlagen, vgl. schlinge mit einem Verbinder gegen Ab- Bild 4-1 und Bild 4-2.

  • Seite 28: Ventil Lagern

    Lieferung und innerbetrieblicher Transport Info SAMSON empfiehlt, bei längerer Lagerung das Stellventil und die Lagerbedingungen re- gelmäßig zu prüfen. Lagerbedingungen − Stellventil vor äußeren Einflüssen wie z. B. Stößen schützen. − In Lagerposition das Stellventil gegen Verrutschen oder Umkippen sichern. − Korrosionsschutz (Lackierung, Oberflä- chenbeschichtung) nicht beschädigen.
  • Seite 29 Elastomere Beispiel für Elastomere: Antriebsmembran − Um die Form zu erhalten und Rissbildung zu vermeiden, Elastomere nicht aufhän- gen oder knicken. − SAMSON empfiehlt für Elastomere eine Lagertemperatur von 15 °C. − Elastomere getrennt von Schmiermitteln, Chemikalien, Lösungen und Brennstoffen lagern.
  • Seite 30 EB 8059...

  • Seite 31: Montage

    Verantwortung des Anlagenbauers. als Empfehlung. Bei signifikanter Unter- schreitung dieser von SAMSON empfohle- Je nach Ausführung und Einbaulage des nen Längen Rücksprache mit SAMSON hal- Stellventils ist eine Abstützung oder Aufhän- ten. gung des Ventils, des Antriebs und der Rohr- Für eine einwandfreie Funktion des Stellven-...
  • Seite 32 Montage Tabelle 5-1: Ein‑ und Auslauflängen Durchfluss Einlauflänge Auslauflänge b x DN Mediumszustand Ventilbedingungen Einlauflänge a Auslauflänge b Eintritt Austritt Ma ≤ 0,3 gasförmig 0,3 ≤ Ma ≤ 0,7 Ma ≤ 0,3  1) dampfförmig 0,3 ≤ Ma ≤ 0,7  1) Nassdampf (Kondensatanteil > 5 %) Kavitationsfrei / w < 10 m/s Schallkavitation / w ≤ 3 m/s flüssig Schallkavitation / 3 < w < 5 m/s Kritische Kavitation / w ≤ 3 m/s Kritische Kavitation / 3 < w < 5 m/s flüssig, mit flüssig...

  • Seite 33: Montage Vorbereiten

    Montage tungen das Ansaugen von Luft (Schutz vor Folgende vorbereitende Schritte durchführen: Unterdruck im Gerät). Î Für die Montage erforderliches Material Î Entlüftung auf die Seite führen, die der und Werkzeug bereitlegen. Bedienerebene abgewendet ist. Î Rohrleitungen durchspülen. 5.2 Montage vorbereiten Info Die Reinigung der Rohrleitungen in der An- Vor der Montage folgende Bedingungen si-...

  • Seite 34: Ventil Und Antrieb Zusammenbauen

    Sitz gehoben wird. Beschädigung des Stellventils durch unge- Î Beim Anbau des Antriebs sicherstellen, eignete Werkzeuge! dass das V-Port-Segment, das als Erstes Î Nur von SAMSON zugelassene Werk- öffnet, zum Ventilausgang zeigt. zeuge verwenden, vgl. u AB 0100. 2x V-Port-Segment klein 5.3.1...

  • Seite 35: Ventil In Die Rohrleitung Einbauen

    Montage 5.3.2 Ventil in die Rohrleitung Î Vor dem Anbau des Antriebs das Loch- bild des Lochkegels prüfen und die, der einbauen Dichtkante am nächsten liegende, Boh- rung identifizieren. Diese öffnet als Ers- HINWEIS tes, wenn der Kegel aus dem Sitz geho- ben wird.
  • Seite 36 Montage 5.4 Montiertes Ventil prüfen Anbaugeräte ohne schallreduzierende Ele- mente schlagartig entlüften. Beides kann das Gehör schädigen. GEFAHR Î Bei Arbeiten in Ventilnähe Gehörschutz Berstgefahr bei unsachgemäßem Öffnen tragen von druckbeaufschlagten Geräten und Bau- teilen! Stellventile und Rohrleitungen sind Druckge- WARNUNG WARNUNG räte, die bei falscher Handhabung bersten...

  • Seite 37: Dichtheit

    Montage 4. Erforderlichen Prüfdruck beaufschlagen. WARNUNG 5. Ventil auf äußere Leckagen prüfen. Verletzungsgefahr durch vorgespannte Fe- 6. Rohrleitungsabschnitt und Ventil wieder dern! drucklos setzen. Antriebe mit vorgespannten Antriebsfedern stehen unter Druck. Diese Antriebe sind er- 7. Falls erforderlich, undichte Stellen nach- kennbar an den verlängerten Schrauben an arbeiten, vgl.

  • Seite 38: Hubbewegung

    Montage 5.4.2 Hubbewegung Die Hubbewegung der Antriebsstange muss linear sein und ohne ruckartige Bewegungen erfolgen. Î Nacheinander maximales und minimales Stellsignal einstellen, um die Endlagen des Ventils zu prüfen. Dabei die Bewe- gung der Antriebsstange beobachten. Î Anzeige am Hubschild prüfen. 5.4.3 Sicherheitsstellung Î...

  • Seite 39: Inbetriebnahme

    Inbetriebnahme 6 Inbetriebnahme mente schlagartig entlüften. Beides kann das Gehör schädigen. Die in diesem Kapitel beschriebenen Arbei- Î Bei Arbeiten in Ventilnähe Gehörschutz ten dürfen nur durch Fachpersonal durchge- tragen führt werden, das der jeweiligen Aufgabe entsprechend qualifiziert ist. WARNUNG WARNUNG WARNUNG Quetschgefahr durch bewegliche Antriebs-...
  • Seite 40 Inbetriebnahme Vor der Inbetriebnahme/Wiederinbetrieb- nahme folgende Bedingungen sicherstellen: − Stellventil ist vorschriftsmäßig in die Rohrleitung eingebaut, vgl. Kap. „Monta- ge“. − Dichtheit und Funktion sind mit positivem Ergebnis auf Fehlerlosigkeit geprüft, vgl. Abschnitt „Montiertes Ventil prüfen“ im Kap. „Montage“. − Die herrschenden Bedingungen im be- troffenen Anlagenteil entsprechen der Auslegung des Stellventils, vgl.

  • Seite 41: Betrieb

    Betrieb 7 Betrieb Anbaugeräte ohne schallreduzierende Ele- mente schlagartig entlüften. Beides kann das Sobald die Tätigkeiten zur Inbetriebnahme/ Gehör schädigen. Wiederinbetriebnahme abgeschlossen sind, Î Bei Arbeiten in Ventilnähe Gehörschutz ist das Ventil betriebsbereit. tragen WARNUNG WARNUNG WARNUNG Verbrennungsgefahr durch heiße oder kalte Bauteile und Rohrleitung! Quetschgefahr durch bewegliche Antriebs- und Kegelstange!

  • Seite 42: Im Regelbetrieb Arbeiten

    Betrieb 7.1 Im Regelbetrieb arbeiten Bei Antrieben mit Handverstellung muss das Handrad für den normalen Regelbetrieb in der neutralen Stellung stehen. 7.2 Im Handbetrieb arbeiten Bei Antrieben mit Handverstellung kann das Ventil bei Ausfall der Hilfsenergie manuell geöffnet oder geschlossen werden. EB 8059...

  • Seite 43: Störungen

    Störungen 8 Störungen Gefahrenhinweise, Warnhinweise und Hinweise vgl. Kap. „Sicherheitshinweise und Schutzmaßnahmen“ 8.1 Fehler erkennen und beheben Fehler Mögliche Ursache Abhilfe Antriebs- und Kegel- Antrieb ist mechanisch Anbau prüfen. stange bewegt sich blockiert. Blockierung aufheben. trotz Anforderung WARNUNG! Eine blockierte Antriebs- und Kegel- nicht.

  • Seite 44: Notfallmaßnahmen Durchführen

    Störungen Fehler Mögliche Ursache Abhilfe Ventil ist nach außen Stopfbuchspackung de- Stopfbuchspackung austauschen (vgl. Kap. „In- undicht (äußere Lecka- fekt standhaltung“) oder After Sales Service kontaktie- ge). ren. Bei Ausführung mit Stopfbuchspackung nachziehen, vgl. Absatz „Stopf- nachziehbarer Stopf- buchspackung nachziehen“ im Kap. „Montage“ > buchspackung : Stopf- „Montiertes Ventil prüfen“.

  • Seite 45: Instandhaltung

    Instandhaltung 9 Instandhaltung WARNUNG Die in diesem Kapitel beschriebenen Arbei- Verbrennungsgefahr durch heiße oder kalte ten dürfen nur durch Fachpersonal durchge- Bauteile und Rohrleitung! führt werden, das der jeweiligen Aufgabe Ventilbauteile und Rohrleitung können im Be- entsprechend qualifiziert ist. trieb sehr heiß oder sehr kalt werden und bei Berührung zu Verbrennungen führen.
  • Seite 46 Î Bei Arbeiten in Stellventilnähe Augen- schutz tragen. HINWEIS Beschädigung des Stellventils durch unge- eignete Werkzeuge! WARNUNG Î Nur von SAMSON zugelassene Werk- Verletzungsgefahr durch vorgespannte Fe- zeuge verwenden, vgl. u AB 0100. dern! Antriebe mit vorgespannten Antriebsfedern stehen unter Druck. Diese Antriebe sind er- kennbar an den verlängerten Schrauben an...

  • Seite 47: Periodische Prüfungen

    Instandhaltungs- und Reparaturarbeiten stimmten Prüfplans. ohne Zustimmung des After Sales Service von SAMSON erlischt die Produktgewähr- leistung. SAMSON empfiehlt folgende Überprüfungen, die während des laufenden Betriebs durchge- führt werden können: Prüfung Maßnahme bei negativem Prüfergebnis Einprägungen oder Aufprägungen am Beschädigte, fehlende oder fehlerhafte Schilder oder Auf- Stellventil, Aufkleber und Schilder auf kleber sofort erneuern.
  • Seite 48 Instandhaltung Prüfung Maßnahme bei negativem Prüfergebnis Sofern vorhanden, Prüfanschluss und Stellventil außer Betrieb nehmen, vgl. Kap. „Außerbetrieb- Balgteilabdichtung auf Dichtheit nach nahme“. Zur Reparatur des Balgteils After Sales Service außen überprüfen. kontaktieren, vgl. Kap. „Reparatur“. WARNUNG! Verletzungsgefahr durch unter Druck stehende Bauteile und aus- tretendes Medium! Schraube des Prü- fanschlusses nicht lösen, während das Ventil druckbeaufschlagt ist.

  • Seite 49: Instandhaltungsarbeiten Vorbereiten

    9.3 Ventil nach Instandhal- vorbereiten tungsarbeiten montieren 1. Antrieb montieren, vgl. zugehörige An- Tipp triebsdokumentation und Kap. „Monta- SAMSON empfiehlt, das Ventil zu Instand- ge“. haltungsarbeiten aus der Rohrleitung auszu- 2. Signalbereichsanfang oder -ende einstel- bauen, vgl. Kap. „Demontage“. len, vgl. zugehörige Antriebsdokumenta- tion.
  • Seite 50 17 Gehäusedichtung (Lin- ckungsmutter) sendichtring) 2 Zwischenstück 9 Kupplungsmutter 21 Isolierteil 3 Joch 10 Kontermutter 57 Schraubflansch 4 Sitz 14 Gehäusemutter 92 Schlagmutter 5 Kegel 15 Packung 111 Schraubflansch 7 Führungsbuchse Bild 9-1: Typ 3259 in Normalausführung (links) und mit Isolierteil (rechts) EB 8059...

  • Seite 51: Gehäusedichtung Austauschen

    Instandhaltung 9.4.1 Gehäusedichtung aus- 7. Gehäusemuttern (14) schrittweise über Kreuz anziehen. Anzugsmomente beach- tauschen ten. a) Normalausführung b) Ausführung mit Isolierteil 1. Gehäusemuttern (14) schrittweise über 1. Gehäusemuttern (14) schrittweise über Kreuz lösen. Schrauben (13) entfernen. Kreuz lösen. Schrauben (13) entfernen. 2.

  • Seite 52: Ausführung Mit Balgteil

    Instandhaltung 7. Gehäusemuttern (14) schrittweise über Ausführungen mit Lochkegel: Balgteil Kreuz anziehen. Anzugsmomente beach- (22) so auf das Gehäuse setzen, dass ten. die zuerst öffnende Bohrung des Kegels zum Ventilausgang zeigt. c) Ausführung mit Balgteil Vgl. jeweils Abschnitt „Ventil und Antrieb zusammenbauen“...
  • Seite 53 Instandhaltung 3. Zwischenstück (2) mit Kegel (5) aus dem 9. Sämtliche Stopfbuchsteile mit geeignetem Gehäuse (1) ziehen. Werkzeug aus dem Packungsraum her- ausziehen. 4. Gehäusedichtung (17) austauschen, vgl. Kap. 9.4.1. 10. Beschädigte Teile erneuern. Packungs- raum sorgfältig säubern. 5. Kupplungsmutter (9) und Kontermutter (10) von der Kegelstange abschrauben.
  • Seite 54 Instandhaltung b) Ausführung mit Isolierteil die Aussparungen direkt übereinander liegen. 1. Schlagmutter (92) abschrauben und Joch Ausführungen mit V-Port-Kegel: Zwi- (3) vom Isolierteil (21) abheben. schenstück (2) so auf das Gehäuse set- zen, dass das größte V-Port-Segment des 2. Gehäusemuttern (14) schrittweise über Kegels zum Ventilausgang zeigt.

  • Seite 55: Sitz Und Kegel Austauschen

    18. Joch (3) auf das Isolierteil (21) setzen und mit Schlagmutter (92) festschrauben. Tipp 19. Kontermutter (10) und Kupplungsmutter SAMSON empfiehlt, beim Austausch von (9) lose auf Kegelstange schrauben. Sitz und Kegel auch die Stopfbuchspackung auszutauschen, vgl. Kap. 9.4.2. EB 8059...
  • Seite 56 2 Zwischenstück 9 Kupplungsmutter 21 Isolierteil 3 Joch 10 Kontermutter 57 Schraubflansch 4 Sitz 14 Gehäusemutter 92 Schlagmutter 5 Kegel 15 Packung 111 Schraubflansch 7 Führungsbuchse Bild 9-3: Typ 3259 in Normalausführung (links) und mit Isolierteil (rechts) 9-12 EB 8059...
  • Seite 57 13. Alle Packungsteile sowie die neue Kegel- festziehen. Anzugsmomente beachten. stange (5) mit einem geeigneten 20. Joch (3) auf das Zwischenstück (2) setzen Schmiermittel bestreichen. SAMSON und mit Schlagmutter (92) festschrauben. empfiehlt, dabei die Stopfbuchspackung 21. Kontermutter (10) und Kupplungsmutter auszutauschen, vgl.
  • Seite 58 13. Alle Packungsteile sowie die neue Kegel- festziehen. Anzugsmomente beachten. stange (5) mit einem geeigneten 20. Joch (3) auf das Isolierteil (21) setzen Schmiermittel bestreichen. SAMSON und mit Schlagmutter (92) festschrauben. empfiehlt, dabei die Stopfbuchspackung 21. Kontermutter (10) und Kupplungsmutter auszutauschen, vgl.

  • Seite 59: Ersatzteile Und Verbrauchsgüter Bestellen

    Instandhaltung 9.5 Ersatzteile und Verbrauchs- güter bestellen Auskunft über Ersatzteile, Schmiermittel und Werkzeuge erteilen Ihre SAMSON-Vertre- tung und der After Sales Service von SAMSON. Ersatzteile Informationen zu Ersatzteilen stehen im „An- hang“ zur Verfügung. Schmiermittel Informationen zu geeigneten Schmiermitteln stehen in der Druckschrift u AB 0100 zur Verfügung.
  • Seite 60 9-16 EB 8059...

  • Seite 61: Außerbetriebnahme

    Außerbetriebnahme 10 Außerbetriebnahme WARNUNG Die in diesem Kapitel beschriebenen Arbei- Verletzungsgefahr durch unter Druck ste- ten dürfen nur durch Fachpersonal durchge- hende Bauteile und austretendes Medium! führt werden, das der jeweiligen Aufgabe Î Schraube des Prüfanschlusses nicht lö- entsprechend qualifiziert ist. sen, während das Ventil druckbeauf- schlagt ist.
  • Seite 62 Außerbetriebnahme Î Bei blockierter Antriebs‑ und Kegelstan- 3. Pneumatische Hilfsenergie abstellen und ge (z. B. durch „Festfressen“ bei längerer verriegeln, um Stellventil drucklos zu set- Nichtbetätigung) Restenergien des An- zen. triebs (Federspannung) vor Lösung der 4. Restenergien entladen. Blockade abbauen, vgl. zugehörige An- 5.

  • Seite 63: Demontage

    Demontage 11 Demontage WARNUNG WARNUNG Die in diesem Kapitel beschriebenen Arbei- Verletzungsgefahr durch Mediumsreste im ten dürfen nur durch Fachpersonal durchge- Ventil! führt werden, das der jeweiligen Aufgabe Bei Arbeiten am Ventil können Mediumsreste entsprechend qualifiziert ist. austreten und abhängig von den Mediumsei- genschaften zu Verletzungen (z. B.

  • Seite 64: Antrieb Demontieren

    Demontage 3. Ventil aus Rohrleitung herausnehmen, vgl. Kap. „Lieferung und innerbetrieb- licher Transport“. 11.2 Antrieb demontieren Vgl. zugehörige Antriebsdokumentation. 11-2 EB 8059...

  • Seite 65: Reparatur

    4. Die Ware an die auf dem RMA-Schein Î Für Instandsetzungs- und Reparaturar- angegebene Lieferadresse senden. beiten After Sales Service von SAMSON kontaktieren. Info Weitere Informationen für die Einsendung 12.1 Geräte an SAMSON von Geräten bzw. Retouren-Abwicklung sind senden auf u www.samsongroup.com >...
  • Seite 66 12-2 EB 8059...

  • Seite 67: Entsorgung

    Entsorgung 13 Entsorgung Î Bei der Entsorgung lokale, nationale und internationale Vorschriften beachten. Î Alte Bauteile, Schmiermittel und Gefahr- stoffe nicht dem Hausmüll zuführen. EB 8059 13-1...
  • Seite 68 13-2 EB 8059...

  • Seite 69: Zertifikate

    Stand bei Drucklegung. Die jeweils ak- tuellsten Zertifikate liegen im Internet unter dem Produkt ab: u www.samsongroup.com > Produkte & Anwendungen > Produktselek- tor > Ventile und Armaturen > 3259 Weitere, optionale Zertifikate stehen auf An- frage zur Verfügung. EB 8059...
  • Seite 70 14-2 EB 8059...
  • Seite 71 EB 8059 14-3...
  • Seite 72 14-4 EB 8059...

  • Seite 73: Anhang

    Anhang 15 Anhang 15.1 Anzugsmomente, Schmiermittel und Werkzeuge Vgl. u AB 0100 für Werkzeuge, Anzugsmomente und Schmiermittel 15.2 Ersatzteile Gehäuse Kegel für Balgausführung Zwischenstück Scheibe Joch Schraube Sitz Mutter Kegel (mit Kegelstange) Schraube Balgmutter Kegelstange mit Abdichtungsmetallbalg Führungsbuchse Dichtung Gewindebuchse (Packungsmutter) Verschlussschraube Kupplungsmutter Flachdichtring Kontermutter...
  • Seite 74 15-2 EB 8059...

  • Seite 75: Service

    Der After Sales Service ist über die E-Mail-Adresse aftersalesservice@samsongroup.com erreichbar. Adressen der SAMSON AG und deren Tochtergesellschaften Die Adressen der SAMSON AG und deren Tochtergesellschaften sowie von Vertretungen und Servicestellen stehen im Internet unter www.samsongroup.com oder in einem SAMSON-Produktkatalog zur Verfügung. Notwendige Angaben Bei Rückfragen und zur Fehlerdiagnose fol-...
  • Seite 76 15-4 EB 8059...
  • Seite 80 EB 8059 SAMSON AKTIENGESELLSCHAFT Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: +49 69 4009-0 · Telefax: +49 69 4009-1507 E-Mail: samson@samsongroup.com · Internet: www.samsongroup.com...
