4. Einstellung der Übererregungszeit

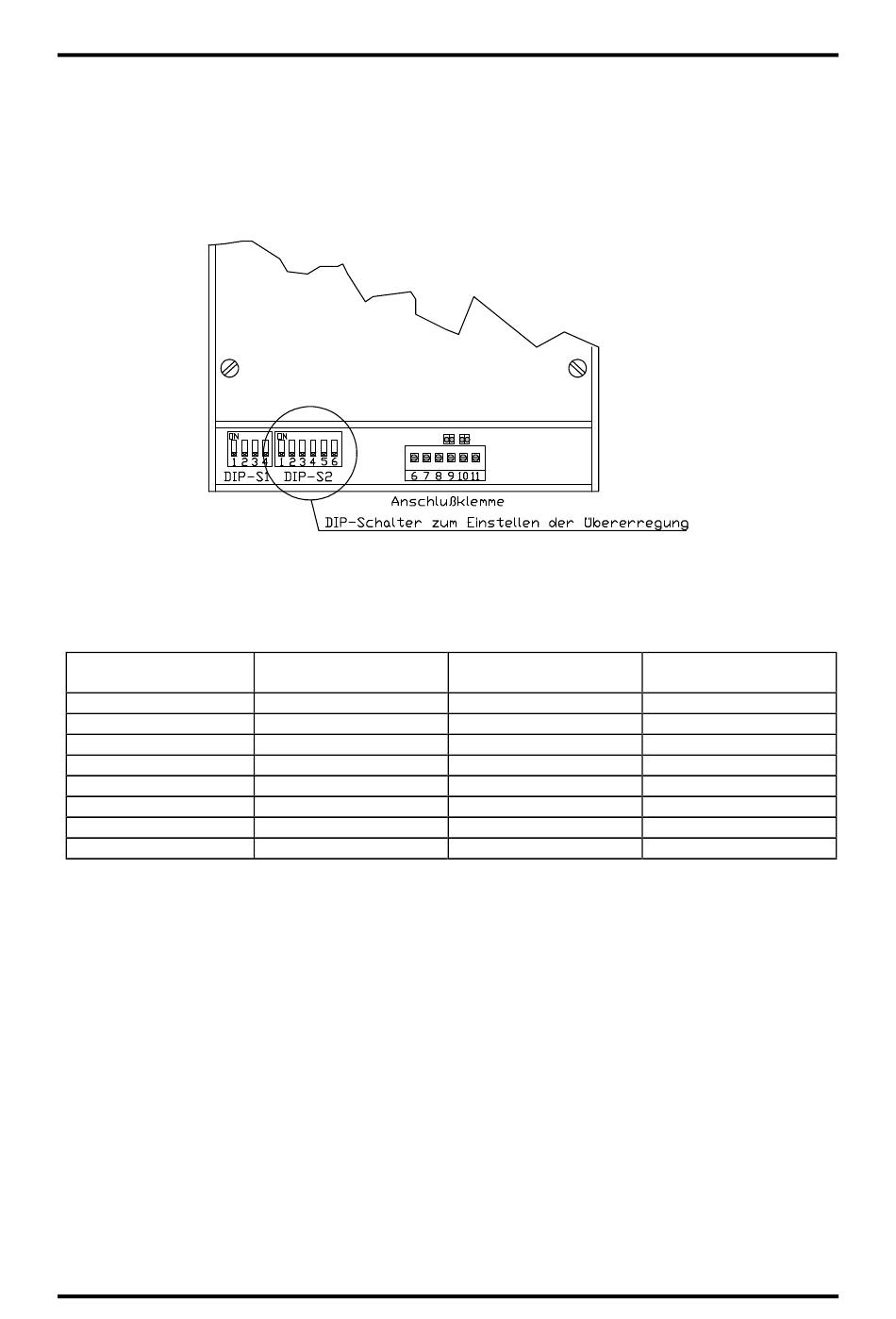

Das Einstellen der gewünschten Übererregungszeit wird hier über den 6poligen DIP-Schalter (Schalter
1 bis 6), der sich auf der Platine neben dem 4poligen DIP-Schalter befindet, eingestellt (siehe Abb.
unten). Beide Kanäle werden unabhängig voneinander eingestellt (Schalter 1 - 3 ≡ Kanal 1; Schalter 4 -
6 ≡ Kanal 2).
Insgesamt stehen für jeden Kanal acht Übererregungszeiten zur Verfügung, die nach folgender Tabelle
eingestellt werden können.
Übererregungszeit
(in ms)
2
3
5
8
12
18
25
35
Einstellung: Unter Berücksichtigung der jeweiligen Erholzeit schrittweise die Übererregungszeit
erhöhen, bis keine Verbesserung des Schaltverhaltens mehr feststellbar ist und auf
diejenige Übererregungszeit zurückschalten, bei der noch eine Schaltbeschleunigung
feststellbar war.
Ausgabe: März 17
Schalter 1 (Kanal 1)
Schalter 4 (Kanal 2)
AUS (OFF)
AUS (OFF)
AUS (OFF)
AUS (OFF)
EIN (ON)
EIN (ON)
EIN (ON)
EIN (ON)
DIGISPEED-DS2/V4
Schalter 2 (Kanal 1)
Schalter 5 (Kanal 2)
AUS (OFF)
AUS (OFF)
EIN (ON)
EIN (ON)
AUS (OFF)
AUS (OFF)
EIN (ON)
EIN (ON)
Schaltbeschleuniger
Schalter 3 (Kanal 1)
Schalter 6 (Kanal 2)
AUS (OFF)
EIN (ON)
AUS (OFF)
EIN (ON)
AUS (OFF)
EIN (ON)
AUS (OFF)
EIN (ON)
