Digitronic
Automationsanlagen GmbH
6. Einstellung der Chopperung

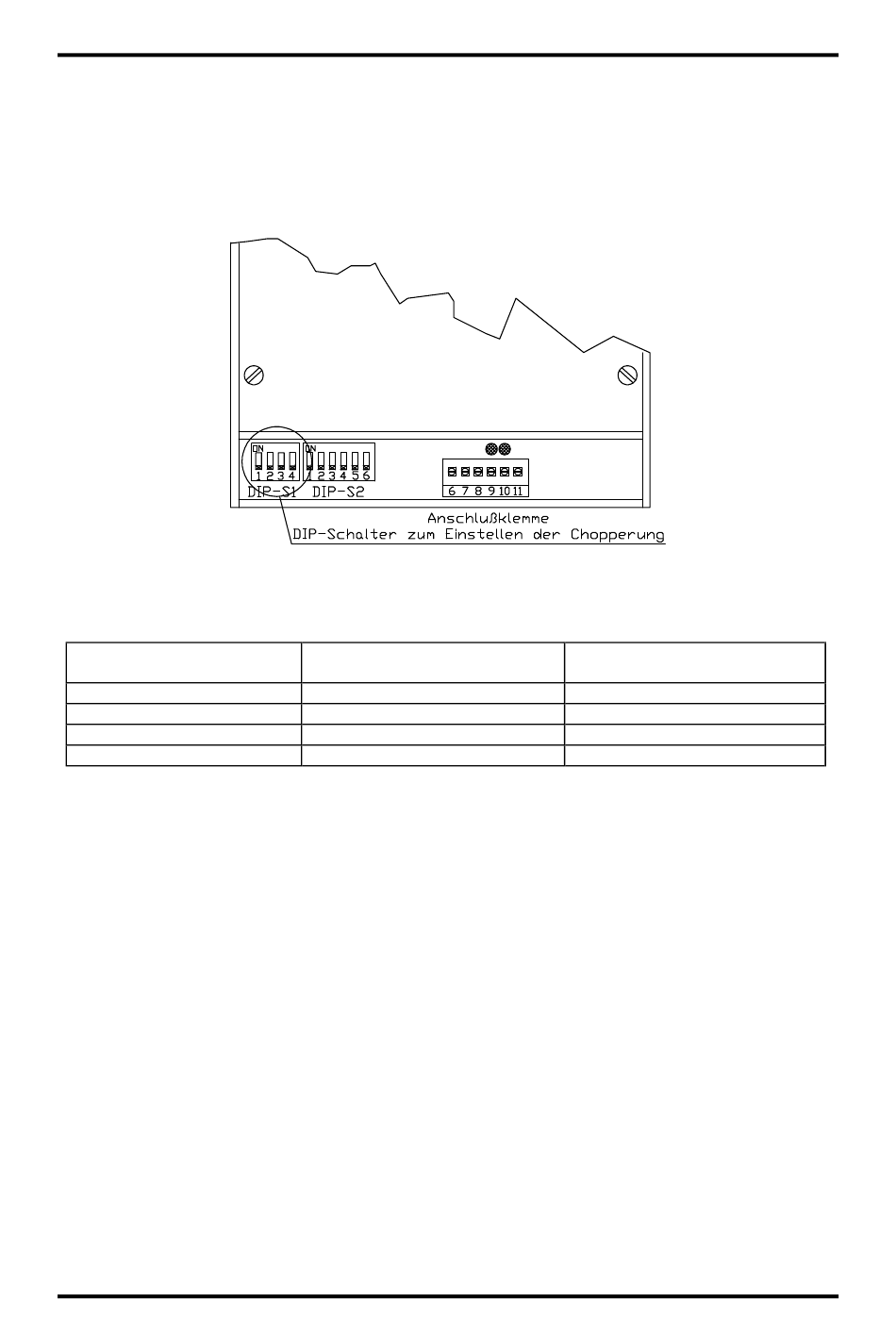

Beide Kanäle können unabhängig voneinander über den 4poligen DIP-Schalter gesteuert werden
(siehe Abb. unten), wobei die ersten beiden Schalter (1 u. 2) den ersten Kanal betreffen und die letzten
beiden Schalter (3 u. 4) den zweiten.
Folgende vier Schalterstellungen können für jeden Kanal eingestellt werden.
Haltestrom durch
Chopperung in %
100
80
60
40
Einstellung:
Um ein einwandfreies Arbeiten der Schaltglieder zu gewährleisten, sollten die
Baugruppen zunächst mit maximaler Leistung (Einstellung "100%") angesteuert und
anschließend
Herunterschalten der Chopperung ermittelt werden. Selbstverständlich läßt sich die
Chopperung während des Betriebes einstellen. Fällt dabei in einer Einstellung das
Schaltglied ab, so bedeutet dies, daß der Leistungsbedarf nicht mehr abgedeckt ist.
Wird nun die Chopperung wieder eine Stufe höher eingestellt und das Schaltglied
erneut eingeschaltet, ist die optimale Einstellung gefunden. Sollte trotz dieser
Vorgehensweise das Schaltglied nicht korrekt ansprechen, kann durch Erhöhung der
Übererregungszeit die Einschaltleistung erhöht werden. Wird während des Betriebes
festgestellt, daß die Haltekraft des Schaltgliedes nicht ausreicht, so muß die
Chopperung eine Stufe zurückgenommen werden.
Ausgabe: März 17
Schalter 1 (Kanal 1)
Schalter 3 (Kanal 2)
AUS (OFF)
AUS (OFF)
EIN (ON)
EIN (ON)
der
Leistungsbedarf
Schaltbeschleuniger
DIGISPEED-DS2/V4
Schalter 2 (Kanal 1)
Schalter 4 (Kanal 2)
AUS (OFF)
AUS (OFF)
für
das
Schaltglied
EIN (ON)
EIN (ON)
durch
schrittweises
Seite: 10
