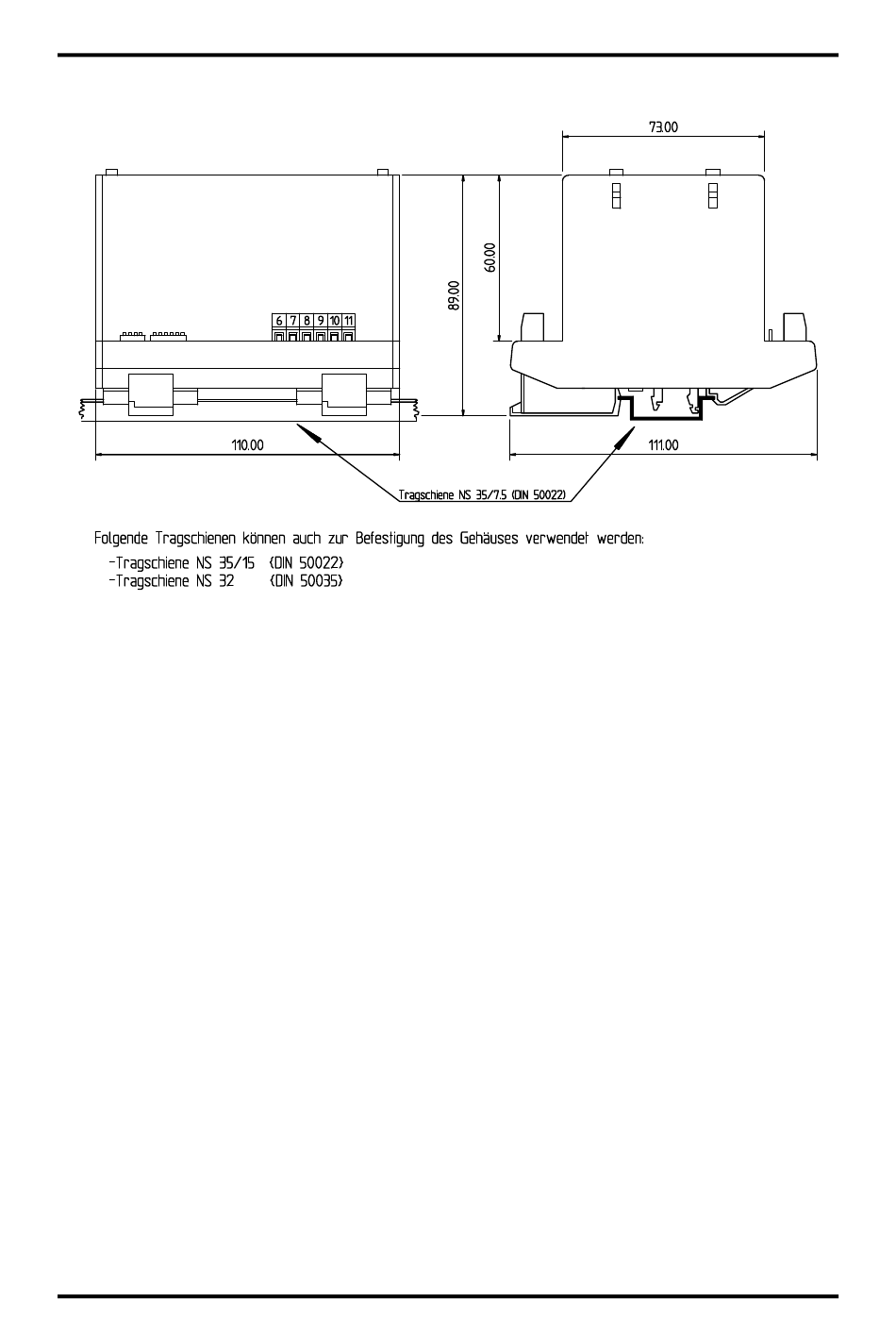

12. Abmessungen
13. Technische Daten
Versorgungspannung................ 24V DC ±20% / min. 10 Amp.
Stromaufnahme ........................ max. 20A Spitzenstrom im Einschaltaugenblick,
Anzahl der Eingänge................. je nach Schaltschema, bis zu 8, galvanisch getrennt.
Eingangsspannung ................... aktiv 16-30V DC / passiv 0-3V DC, mit LED Statusanzeige.
Eingangswiderstand.................. 2,2kΩ - 2,5kΩ
Anzahl der Ausgänge................ 2, mit LED Status - und Überlastanzeige.
Überspannungsimpuls .............. 80 - 100V DC.
Dauer des Ü-Impulses .............. einstellbar von 2 bis 35ms über DIP-Schalter in 8 Stufen.
Absenkung des Haltestroms ..... mittels Chopperung der Ausgangsspannung bei 8000Hz einstellbar auf
Freilaufspannung ...................... ca. -56V DC.
Ausgangsspannung .................. Versorgungsspannung minus 1V Spannungsabfall (intern) bei 2,5A
Ausgangsstrom ......................... 2,5A Dauerstrom je Ausgang.
Verzögerungszeit ................ ..... ca. 50µs (Zykluszeit).
Erholzeit .................................... siehe Erholzeit.
Gehäuse.................................... schwer entflammbarer Thermoplast-Kunststoff, Dauertemperatur bis
Anschluß ................................... solide Schraubklemmen bis 2,5mm² im Rastermaß von 5,08 mm; mit
Montage .................................... bequeme Aufschnappmontage auf symmetrischer Trageschiene nach
Demontage ............................... durch Zurückziehen der beiden Schnappriegel.
Abmessung ............................... siehe Abmessung.
Schutzart ................................... Gehäuse entspricht IP 20, Anschlußklemmen entsprechen IP 20.
Arbeitstemperatur ..................... +55°C.
Gewicht ..................................... ca. 500g.
Ausgabe: März 17
max. 9A Spitzenstrom im Schaltaugenblick.
100%, 80%, 60% und 40% über DIP-Schalter.
(bei 24V DC min. 23V DC).
100°C.
Kennzeichnung.
EN 50 022, anreihbar.
