3. Funktionsweise
.
3.1. Ein - und Ausschaltverhalten von Schaltgliedern mit Freilaufdiode

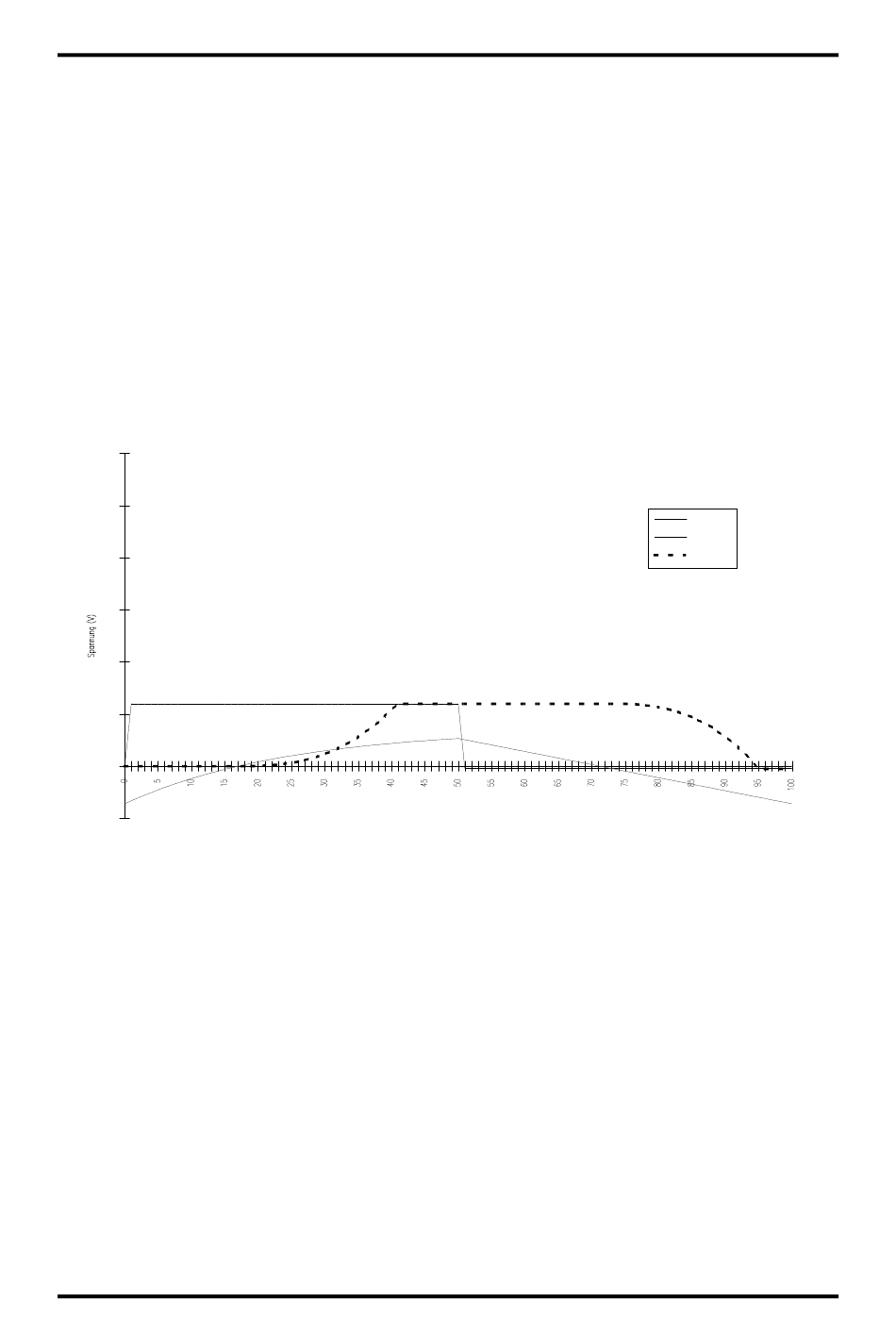

Normalerweise werden magnetische Schaltglieder durch einfaches Anlegen von 24V DC eingeschal-
tet. Im hier dargestellten Diagramm geschieht dies im Zeitpunkt 0ms. Durch die Induktivität wird das
Magnetfeld und somit die Magnetkraft langsam aufgebaut. Im Zeitpunkt 17ms ist die der Federkraft
entgegenwirkende Magnetkaft erreicht. Jetzt wird die Schaltbewegung eingeleitet. Diese ist erst bei
41ms abgeschlossen. Abgeschaltet wird hier im Zeitaugenblick 50ms. Die eingebaute Freilaufdiode
bewirkt eine Freilaufspannung von -0,7V DC, so daß der Freilaufstrom das Magnetfeld nur langsam
abbaut. Erst bei 71ms ist die Federkraft höher als die Magnetkraft, so daß die Abschaltbewegung ein-
geleitet werden kann; diese ist bei 95ms abgeschlossen.
120
100
80
60
40
20
0
-20
Ausgabe: März 17
Zeit (ms)
Schaltbeschleuniger
DIGISPEED-DS2/V4
Spannung
Kraft
Arbeitsweg
