3.2. Ein - und Ausschaltverhalten von Schaltgliedern mit DIGISPEED-DS2

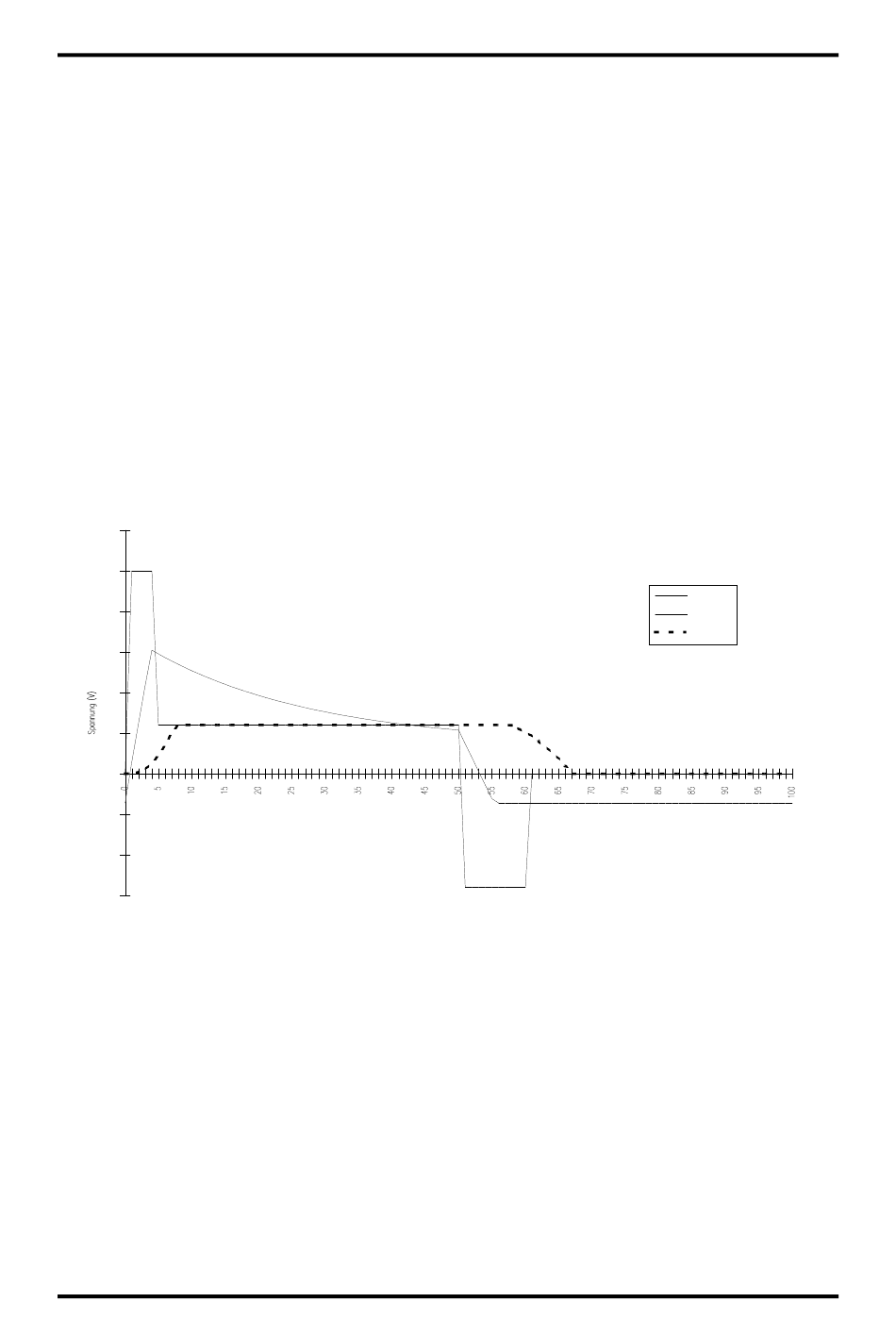

DIGISPEED-DS2 gibt beim Einschalten einen Überspannungsimpuls von bis zu 100V DC mit einer
eingestellten Zeit (hier von 5ms) auf die Spule des Schaltgliedes. Durch diese Übererregung wird das
Magnetfeld in 1/4 der Zeit aufgebaut und kurzzeitig 4 mal so hoch. Die Überwindung der Federkraft
geschieht früher (hier bei 1ms). Die Schaltbewegung wird schneller abgeschlossen (hier bei 8ms), da
die Magnetkraft größer ist. Damit das Schaltglied nicht überlastet wird, sollte die Übererregung
spätestens nach Abschluß der Schaltbewegung beendet sein (hier bei 5ms).
Abgeschaltet wird hier im Zeitaugenblick 50ms. Ohne Freilaufdiode reguliert DIGISPEED-DS2 die
Freilaufspannung auf -56V DC. Dadurch wird die Magnetkraft sehr schnell abgebaut. Schon bei 53ms
ist die Federkraft bereits höher als die Magnetkraft, so daß die Abschaltbewegung eingeleitet werden
kann; diese ist bereits bei 67ms abgeschlossen.
Wichtig: Um den Effekt des regulierten Freilaufkreises nutzen zu können, muß jedes
angeschlossene Relais oder Schaltglied ohne Freilaufdiode betrieben werden !! Die
Freilaufspannung ist fest auf -56V DC eingestellt und kann nicht extern verändert werden.
Eine weitere Anhebung der Freilaufspannung führt in den meisten Fällen nicht zu
besseren Ergebnissen.
