7. Inbetriebnahme
Das Gerät wird im Schaltschrank auf eine "EN - Tragschiene" aufgerastet (sehen Sie Kapitel "12.
Abmessungen" auf Seite 13). Die Erdungsanschlüsse sind auf kürzestem Wege auf eine neben dem
Gerät angeordnete Reihenerdklemme zu legen. Durch die geerdete Montageplatte und deren
elektrischen Verbindung zur EN - Tragschiene, wird eine optimale Ableitung der Einstreuungen auf das
Gehäuse erreicht. Alle Kabelverbindungen sind im spannungslosen Zustand herzustellen! Das
DIGISPEED gemäß Anschlußbelegung zunächst mit der kleinstmöglichen Übererregungszeit
anschließen (Relais oder Schaltglied ohne Freilaufdiode betreiben) und Maschine einschalten. Unter
Berücksichtigung der jeweiligen Erholzeit schrittweise die Übererregungszeit erhöhen, bis keine
Verbesserung des Schaltverhaltens mehr feststellbar ist, dann auf diejenige Übererregungszeit
zurückschalten, bei der noch eine Schaltbeschleunigung feststellbar war. Es macht keinen Sinn, die
Übererregungszeit über diesen Punkt hinaus zu erhöhen, denn dadurch werden die Schaltglieder nur
unnötig belastet und verschleißen schneller. Bei optimaler Anpassung der Übererregungszeit hingegen
kann ein überdurchschnittlicher Verschleiß nahezu ausgeschlossen werden.
Achtung:
Das Anschließen einer Glühbirne, eines ohmschen Verbrauchers, eines
Ventilsteckers mit eingebauter LED oder Zener-Diode an den Ausgang des
DIGISPEED ist nicht erlaubt und kann zur Zerstörung des Gerätes führen !!
Eine Unterbrechung der Verbindung zwischen dem DIGISPEED und dem
Schaltglied unter Last kann auch zur Zerstörung des Gerätes führen. Vermeiden Sie auf
jeden Fall eine Kontaktverschaltung oder eine Verbindung die unter Last unterbrochen
werden kann.
Ist dies nicht möglich, so muß direkt am Schaltglied eine Schutzbeschaltung vorhanden
sein.

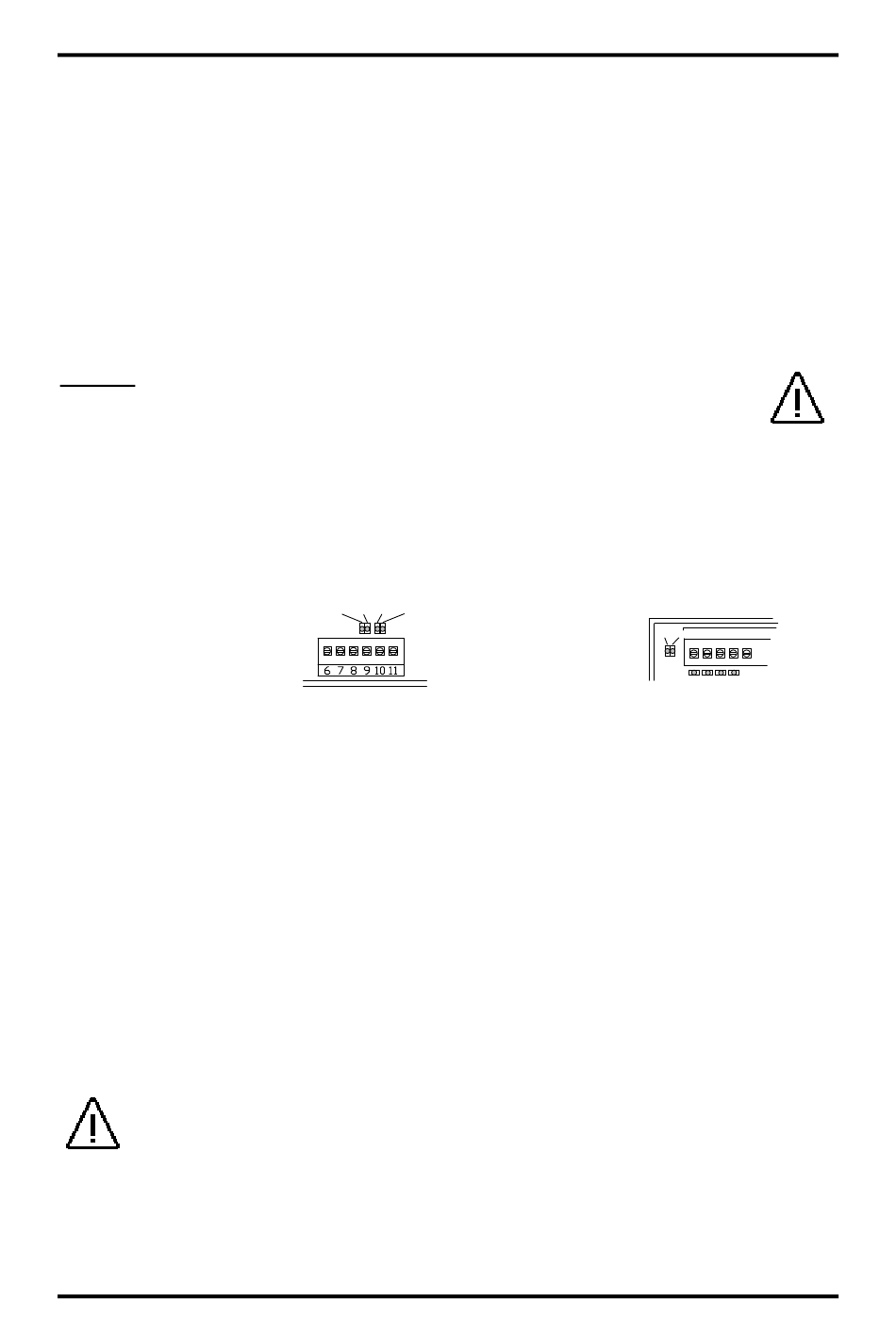

8. Status LEDs
Ausgangs Status LEDs:
9. Anschlußbelegung
Klemme 1
=
Klemme 2
=
Klemme 3
=
Klemme 4
=
Klemme 5
=
Klemme 6
=
Klemme 7
=
Klemme 8
=
Klemme 9
=
Klemme 10
=
Klemme 11
=
Klemme 12
=
Klemme 13
=
Klemme 14
=
Klemme 15
=
Hinweis:
Abhängig vom Gerätetyp bzw. der Software des DIGISPEED werden die Eingänge
teilweise nicht verwendet. Sehen Sie hierzu das Kapitel "11. Schaltschema" auf Seite 12.
ACHTUNG: Nach dem Ausschalten wird automatisch eine Entladeschaltung aktiviert,
Ausgabe: März 17
Out:1 | Err:1 | Out:2 | Err:2
Eingang 1
Eingang 2
Eingang 3
Eingang 4
0V der Eingänge
0V der Versorgungsspannung
0V des Ausgang 1
0V des Ausgang 2
Ausgang 1
Ausgang 2
+24V DC ±20% / min. 10 Amp. Versorgungsspannung
Eingang 5
Eingang 6
Eingang 7
Eingang 8
die dafür sorgt, daß alle mit 100V geladenen Bauteile entladen werden;
darum darf das Gehäuse erst nach einer Zeit von 1 Minute geöffnet
werden. Ein mehrfaches Ausschalten innerhalb einer Minute muß
vermieden werden, da sonst die Entladeschaltung überlastet wird.
Schaltbeschleuniger
DIGISPEED-DS2/V4
Power -, Run -
und Eingangs LEDs:
Run | Power
