3.3. Haltestromreduzierung
Das DIGISPEED-DS2 bietet die Möglichkeit, mittels Chopperung (pulsierende Gleichspannung) den
Haltestrom des angezogenen Schaltgliedes zu senken; dadurch können die Verlustleistungen der an-
geschlossenen Baugruppen und der Steuerung minimiert werden. Gleichzeitig reduzieren sich Erwär-
mung, Leistungsverbrauch und Abschaltzeit der Bauteile und Schaltglieder. Choppern bedeutet nichts
anderes als sehr schnelles Ein- bzw. Ausschalten der Versorgungsspannung im Haltebereich des
Schaltgliedes. Dies geschieht so schnell, daß das angeschlossene Bauteil oder Relais nicht abfallen
kann. Um eine gezielte Ansteuerung für jedes gewünschte Schaltglied zu gewährleisten, können die
Einschaltzyklen (und damit der gewünschte Leistungsbedarf) durch Umlegen der DIP-Schalter
eingestellt werden. Drei Choppervarianten stehen für die optimale Anpassungen zur Verfügung. Sehen
Sie hierzu Kapitel: "6. Einstellung der Chopperung" auf Seite 10. Wird für größere Lasten mehr
Leistung gefordert, so kann über die Einstellung 100% die Chopperung ausgeschaltet werden.

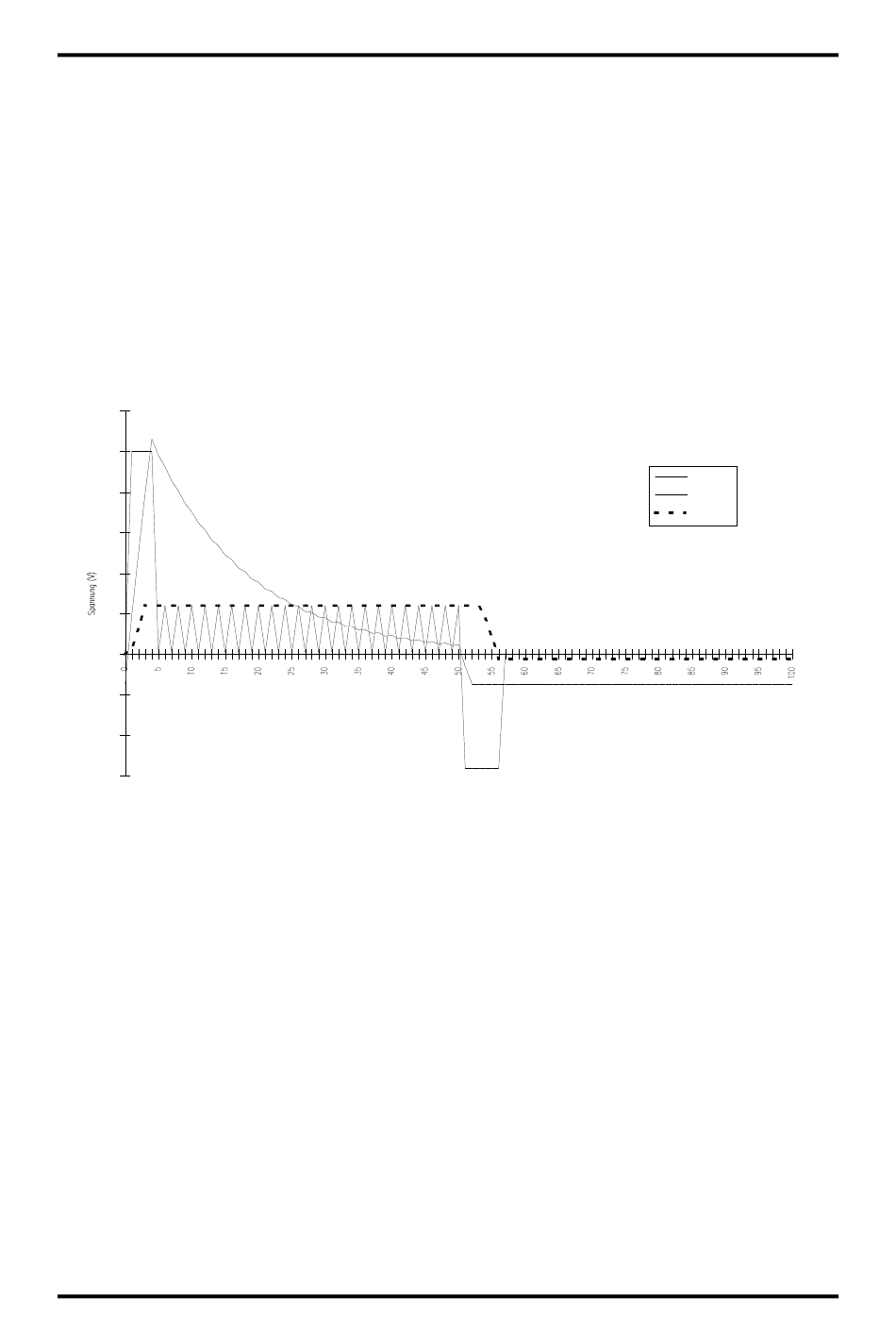

120
100
80
60
40
20
0
-20
-40
-60
Ausgabe: März 17
Zeit (ms)
Schaltbeschleuniger
DIGISPEED-DS2/V4
Spannung
Kraft
Arbeitsweg
