BlueHelix ALPHA 34 C

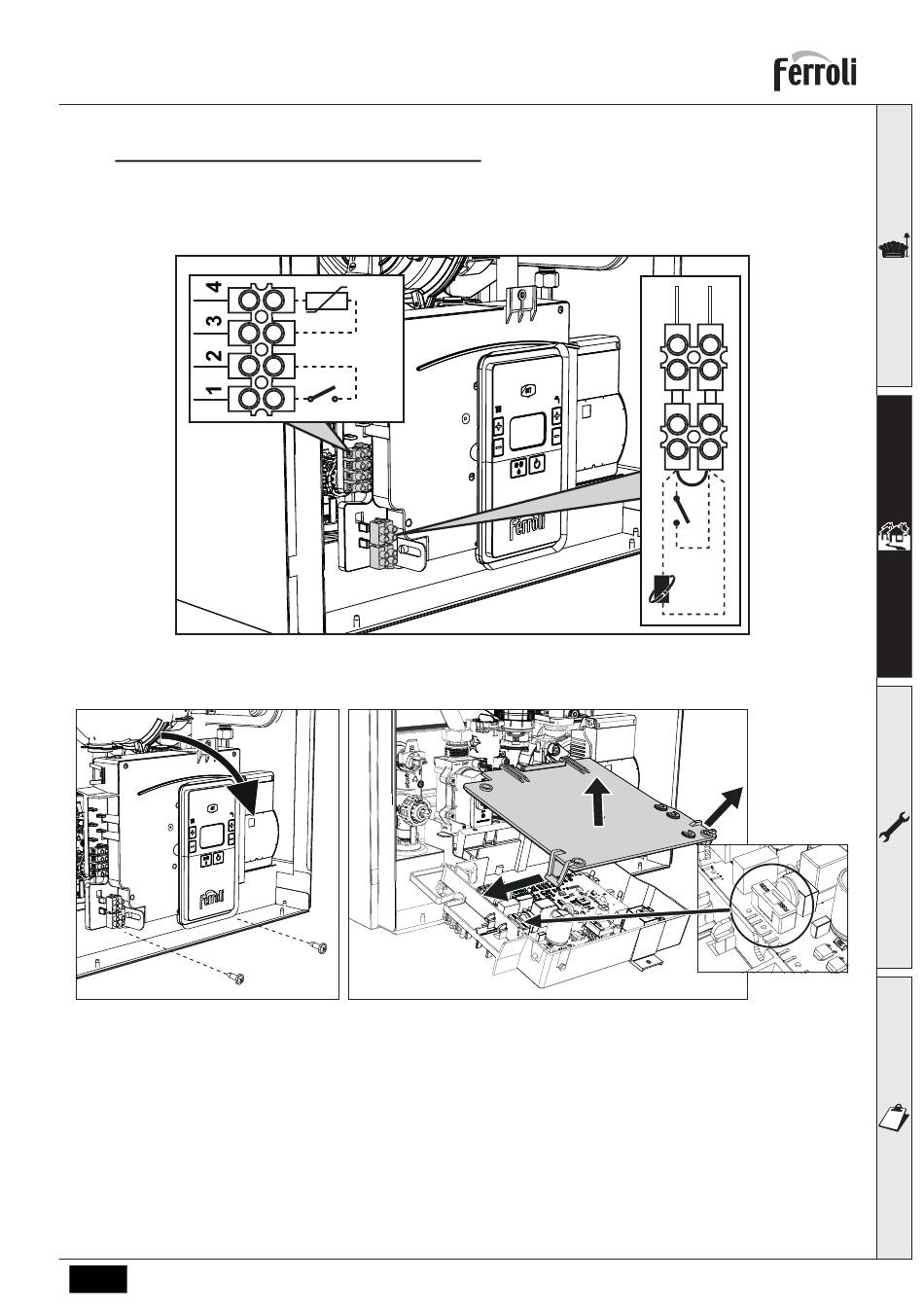

Toegang tot het klemmenbord en tot de zekering
Nadat het voorpaneel is verwijderd ( "Openen van het voorpaneel" op pagina 111), zijn de klemmenborden (M) en de
zekering (F) toegankelijk door de onderstaande aanwijzingen te volgen (fig. 19 en fig. 20). De klemmen die zijn aan-
gegeven in fig. 20 moeten droge contacten zijn (niet 230V). De plaats van de klemmen voor de verschillende aan-
sluitingen staat ook vermeld in het schakelschema op fig. 39.
NL
138
A
M
fig. 19
fig. 20
cod. 3542B990 - Rev. 00 - 12/2022
5
6
72
139
F
95
