Durchflussmessgerät Proline 500 – digital
5.3 Messgerät anschließen
HINWEIS
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal ausfüh-
ren lassen.
‣
National gültige Installationsvorschriften beachten.
‣
Die örtlichen Arbeitsschutzvorschriften einhalten.
‣
Vor dem Anschluss weiterer Kabel: Immer erst das Schutzleiterkabel  anschließen.
5.3.1 Verbindungskabel anschließen
WARNUNG
L
Beschädigungsgefahr elektronischer Bauteile!
‣
Messaufnehmer und Messumformer am gleichen Potenzialausgleich anschließen.
‣
Nur Messaufnehmer und Messumformer mit der gleichen Seriennummern miteinander
verbinden.

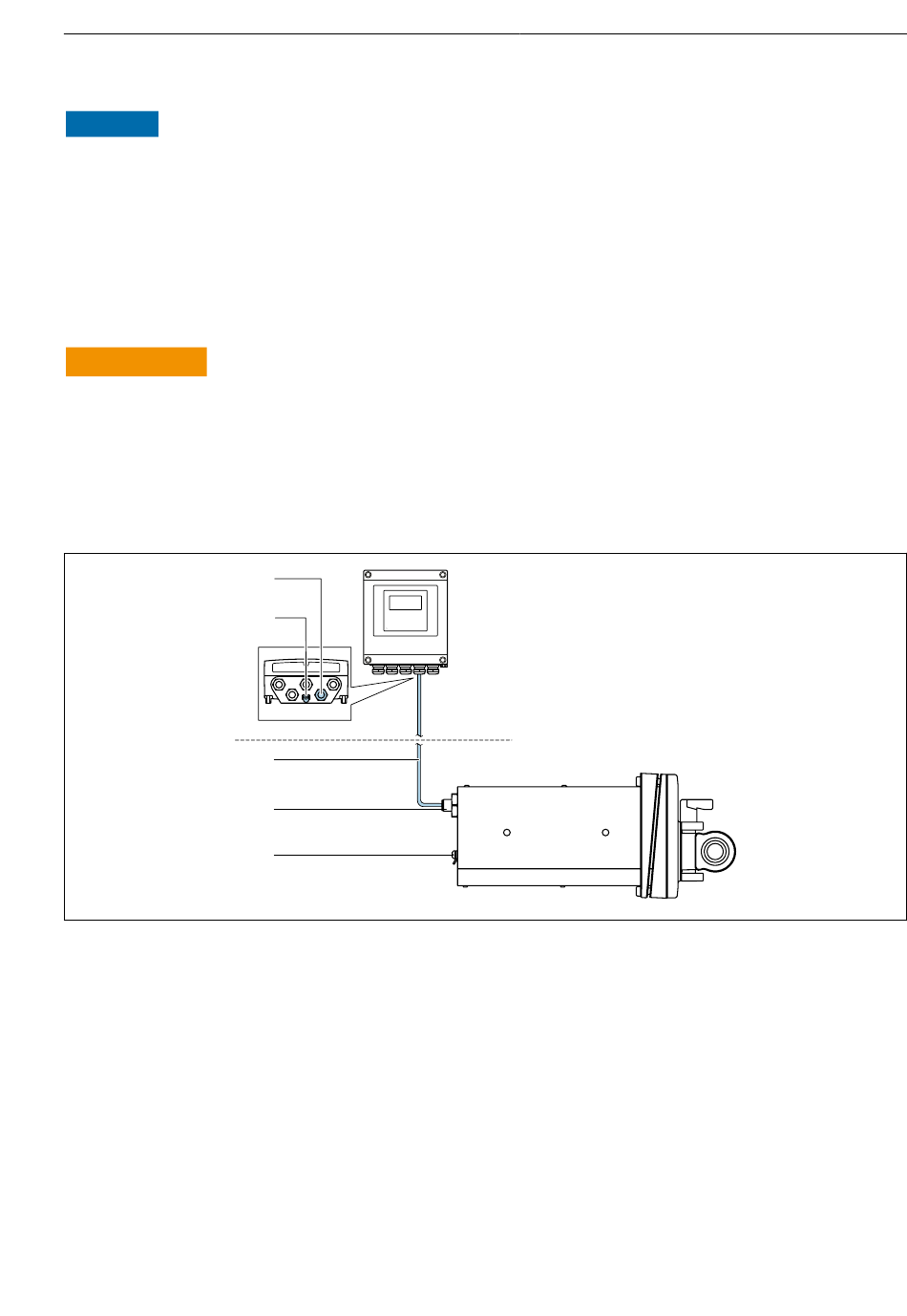

Anschluss Verbindungskabel: Proline 500 – digital
 3 Bestellmerkmal "Geräteausführung", Option NA "Frontblendenmontage"
1 M12-Buchse zum Anschluss des Verbindungskabels am Messumformergehäuse
2 Anschluss Potenzialausgleich (PE)
3 Verbindungskabel mit M12 Stecker und M12 Buchse
4 M12-Stecker zum Anschluss des Verbindungskabels am Messaufnehmer
5 Anschluss Potenzialausgleich (PE)
Endress+Hauser
1
2
3
4
5
Elektrischer Anschluss
A0053068
15
