User Guide | Medientemperaturregler, EKC 361

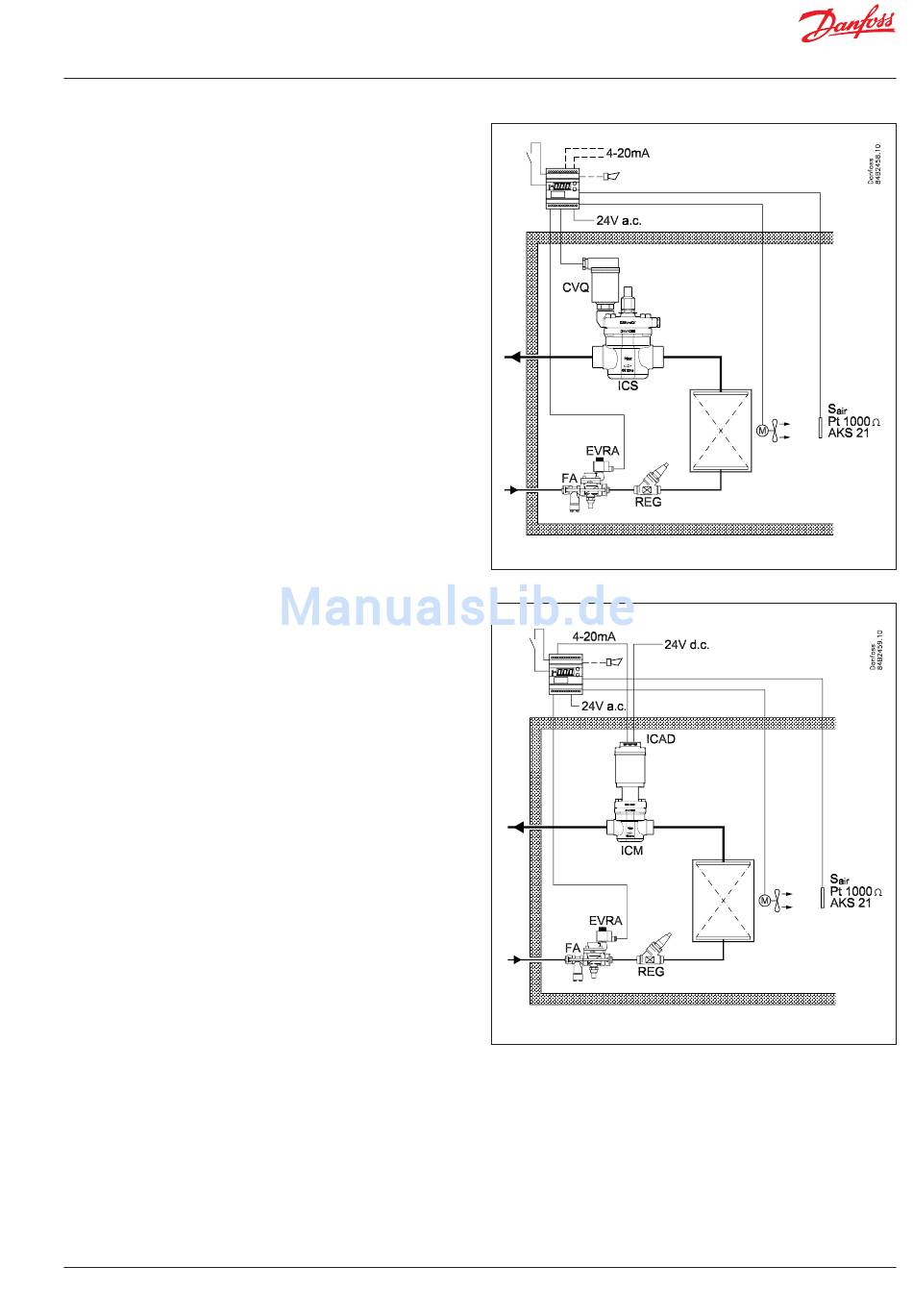

Anwendungsbeispiele
ICS/PM
ISC/PM mit CVQ ist ein pilotgesteuertes und druckabhängiges
Ventil zur Regelung der Medientemperatur.
ICS oder PM muss mit einem CVQ-Pilotventil ausgestattet sein.
Das CVQ-Ventil wird von einem EKC 361-Regler gesteuert.
Bitte beachten, dass bei Ausfall der Spannungsversorgung das
CVQ-Pilotventil ICS/PM vollständig öffnet. Wird bei Ausfall der
Spannungsversorgung ein Schließen von ICS gefordert, kann am
ICS/PM ein Pilotventil Typ EVM-NC montiert werden.
Befindet sich der digitale Eingang im EIN-Zustand, wird ICS/PM
zur Temperaturregelung freigegeben. Befindet sich der digitale
Eingang im AUS-Zustand, stoppt die Regelung von ICS/PM, EKC
361 hält jedoch eine CVQ-Minimumstemperatur (Parameter n02).
Siehe bitte separate Literatur für ICS/PM
ICS : DKRCI.PD.HS0.A-
PM : DKRCI.PD.HL0.A-
ICM
ICM ist ein direkt aktiviertes und druckunabhängiges Ventil zur
Regelung von Medientemperaturen.
Bei Einsatz von ICM ist das Ventil direkt über den analogen
0/4-20mA-Ausgang des EKC 361 zu positionieren.
Befindet sich der digitale Eingang im EIN-Zustand, wird ICM zur
Temperaturregelung freigegeben. Befindet sich der digitale Ein-
gang im AUS-Zustand, wird ICM zwangsgeschlossen.
Der Öffnungsgrad OD 0-100 % kann über die Parameter n32 und
n33 begrenzt werden.
Siehe bitte separate Literatur für ICM
ICM : DKRCI.PD.HT0.A-
Allgemeines zu ICS/PM und ICM
EKC 361 kann auch ein Magnetventil in der Flüssigkeitsleitung
steuern (digitaler Ausgang auf Klemme 9 und 10). Dabei ist der
Zustand des digitalen Eingangs ausschlaggebend, bei Niedrig-
temperaturalarm (A2-Alarm) wird jedoch das Magnetventil in der
Flüssigkeitsleitung geschlossen.
EKC 361 kann auch einen Lüfter steuern (digitaler Ausgang auf
Klemme 8 und 10). Dabei ist der Zustand des digitalen Eingangs
ausschlaggebend.
Der Parameter (r12) muss bei allgemeinem Betrieb EIN sein. Ist
der Parameter (r12) AUS, regelt EKC 361 entsprechend einem im
AUS-Zustand befindlichen digitalen Eingang.
Als Medientemperaturfühler wird Sair angewandt. Bitte beach-
ten, dass Sair auch zur Flüssigkeitssteuerung angewandt werden
kann.
Gegebenenfalls kann ein zusätzlicher Temperaturfühler Saux
installiert werden, jedoch nur für Überwachungszwecke.
Sair/Saux können beide bei Wahl von Parameter o17 als aktuel-
ler Anzeigewert angezeigt werden. Das 0/4-20 mA-Signal vom
gewählten Fühler (Sair oder Saux) wird an den analogen Ausgang
gesandt.
Temperaturskalierung mit Parameter o27 und o28. Bitte beach-
ten, dass beim ICM der analoge Ausgang nicht in der Lage ist,
Temperatursignale (Sair oder Saux) zu senden.
Im Regelfall wird empfohlen, dass auf einem Luftkühler Sair auf
der Ausgangsseite des Luftverdampfers installiert wird.
Zusätzliche Möglichkeiten
• PC-Bedienung
Der Regler kann mit Datenkommunikation ausgerüstet
werden, sodass er mit anderen Geräten in ADAP-KOOL®
Kälteanlagenregel systemen gekoppelt werden kann. Damit
lässt sich die Bedienung, Überwachung und Daten erfassung
von einem PC aus vornehmen - entweder vor Ort oder in einer
Überwachungszentrale.
© Danfoss | DCS (ADAP-KOOL®) | 2015-11
DKRCI.PS.RP0.B2.03 | 3
